Vázszerkezet építése: az önépítés tapasztalata. 1. rész

A cikk tartalma

• Miért pontosan „csontváz”?
• Projekt kiválasztása
• Alapítvány

Ezzel a cikkel új kategóriát nyitunk meg webhelyünk számára „Személyes tapasztalat”, amelyben az olvasók megoszthatják a sikeres építési projektek, befejezett felújítások és egyéb befejezett projektek történetét. Ma szokásos szerzőnk, Jevgenyij Dubinin elkezdi a történetet egy vázszerkezet építésének tapasztalatáról – a projekt kidolgozásától a megvalósításáig.

Ha érdekes és hasznos történeteket szeretne megosztani az olvasóinkkal, ajánlatunk érdeklődhet téged.

Öt évvel ezelőtt, 600 000 rubel költségvetéssel. és egy asszisztens, egy emeletes házat építettem, tetőtér 100 m² állandó tartózkodásra. Most, figyelembe véve az építkezés során elkövetett hibákat, elmondom neked, hogyan kell magamnak házat építeni, mindössze 700 000 rubel mellett.

Miért pontosan „csontváz”?

Egy ideje álmodtam a saját otthonomról a földön. Abban az időben nem volt föld vagy pénz, csak egy nagy vágy. A vágy, amint tudod, lehetőségeket teremt, és most én vagyok a saját telek tulajdonosa, nem messze a várostól, és a pénz összege körülbelül 600 000 rubelt jelent. Az építőiparban szerzett némi tapasztalattal kezdtem kutatni a lehetőségeket. Egy bizonyos szakaszban a vázszerkezetekről, azaz a kész SIP panelekből összeszerelt házakról – valójában szendvicsekről – ahol az orientált szállapok (OSB) két rétege között hatékony szigetelés van, leggyakrabban habosított polisztirol. Mint kiderült, ez az egyik legolcsóbb építési lehetőség. Igaz, ebben az esetben egy ház 100 m-es² körülbelül 1 500 000 rubelt fog fizetni. – az összeg túl nagy számomra. De ez csak akkor lehetséges, ha egy értékesítő cég ilyen házat épít. És mennyit fogok megtakarítani, ha kész önhordó szigetelt huzalpaneleket vásárolok, és magam összerakom a házat? Mint kiderült, nem elég. És mi lenne, ha megértsük, mi a SIP panelek, megtagadják a kész táblák használatát, és önállóan csinálják azokat az építkezés előrehaladtával, miközben nem habosított műanyaggal, hanem valami környezetbarátabb szigeteléssel készítik őket? Kiderült, hogy ennek a lehetőségnek a költsége többször is alacsonyabb! Csak a házastársat kell meggyőzni arról, hogy egy ilyen ház nemcsak olcsó, hanem abszolút mindent kielégít, még az állandó lakóingatlanokra vonatkozó legszigorúbb követelményeknek is. A feleségemmel sikerrel jártam, bár nem az első próbálkozáson. Most, miután öt éve éltem egy ilyen házban, időszakonként köszönetet mond nekem azért, hogy egyszerre meg tudtam győzni őt az ilyen típusú építkezés „helyességéről”. Most megpróbálok meggyőzni téged is.

4 olyan tulajdonság jellemzi, amelyek nemcsak lakhatósá teszik az otthont, hanem egy olyan helyet is, ahol Ön és családja élni fog, és ahol barátok jönnek. Így:

1. A háznak melegnek kell lennie.Így van, ez a vázszerkezetekről szól, igazán nagyon melegek. Tehát például a gáz csatlakoztatása előtt a házam első emeletének -25 ° C-os fagyokhoz való fűtésére 3 elektromos fűtőberendezést használtam, mindegyik 1,5 kW teljesítményű, -10 ° C ablakon kívüli hőmérsékleten – 2 fűtőberendezés, ha kevesebb, akkor általában időszakonként kikapcsolta az összes fűtőberendezést – elegendő volt a hő, amely az élet folyamatában képződik.

2. A háznak szilárdnak kell lennie.Az összes faház közül a vázszerkezetek szerkezetileg a legtartósabbak. Szinte monolit szerkezetet képviselnek. Elméletileg egy ilyen ház daruval akasztható fel a tetőre, emelhető és megrázható, és vele semmi sem fog történni. Sem a lehajló alap, sem a természeti katasztrófák semmi nem rontják az ilyen házat. A szerkezeti szilárdság legjobb bizonyítéka, hogy a vázszerkezeteket Japánban kezdték építeni több mint 4000 évvel ezelőtt, és ma is építenek ma, mivel kiválóak a tájfunok és földrengések ellen, amelyek ezen a térségen általánosak..

3. A háznak tartósnak kell lennie.Nézzük meg az előző pontot, és adjuk hozzá az építéshez használt faelemek megfelelő impregnálással történő feldolgozásának képességét, és kapunk egy házat, amelyben te, gyermekeitek fognak élni, és még mindig unokák lesznek. A méltányosság szempontjából meg kell jegyezni, hogy az egyetlen problémás elem a szigetelés lehet. Vagyis ha kész SIP paneleket vásárol kibővített polisztirol töltőanyaggal, akkor tucat év után összeomlik a keretben. Így a falak felső részén olyan üregek vannak kialakítva, amelyek nem rendelkeznek szigeteléssel. Nyilvánvaló, hogy ezt könnyen megjavíthatjuk, ha a fúrott lyukakon poliuretánhabbal töltjük meg őket, ám az árnyalat kellemetlen. Cikkeim részeként elmondom neked, hogyan kell szigetelni a vázházat az ilyen problémák elkerülése érdekében..

4. A háznak környezetbarátnak kell lennie.A legcsúszóbb kérdés. Annak ellenére, hogy ha az építőanyagokat pártatlanul kezeljük, akkor valószínűleg csak a rönkházak környezetbarátabbak, mint a vázszerkezetek, sőt vörös téglából készülnek (s akkor is kétséges – a tégla és cement anyagában lévő adalékanyagok miatt az ilyen házak már nem lesznek olyan környezetbarátak, mint például a 50 éves és idősebb házak). Vázházakban a legproblémásabb elemek az OSB táblák és a szigetelés. Nézzük sorrendben. Az OSB panelek korszerű gyártása maximális környezeti biztonságot jelent, vagyis a káros anyagok tartalma minimális (a legtöbb mutató szerint a fogás küszöbén áll). Ismét, ha kész SIP paneleket használunk, amelyeknek mind a belső, mind a külső oldalán OSB táblák vannak, akkor ez változást hozhat. Megmondom, hogyan lehet házat építeni, amelyben az OSB paneleket csak külső rétegként használják. Sokat beszélhet a szigetelésről, a lényeg az, hogy megértsd, hogy polisztirollal, minelittel vagy például ökovilladal szigetelhetnek. Sok lehetőség van. Különböző anyagok kombinálásával teljesen eltérő eredményeket érhet el, mind a hőszigetelés, mind a környezeti teljesítmény szempontjából. Elmondom, hogyan szigeteltem a házomat a feladataim alapján..

Most azon a jellemzőn akarok lakozni, amely csak a vázszerkezetekhez tartozik.

1. Könnyű frissítések. Ez azt jelenti, hogy a vázszerkezet könnyedén kiegészíthető tetszőleges számú kiegészítő szobával, az ablakok és ajtók helyének megfelelő megváltoztatásával. Tehát ma azt tervezem, hogy új szobát adok a kész házamhoz, amelyben kandalló és valami téli kert van. Ezen felül ebből a szobából külön kijárat nyílik a kertre. A kész ház befejezett rekonstrukcióiból megjegyezhetem az egyik ablak eltávolítását és behelyezését egy másik falba. Ezt a változtatást az építkezés befejezése után végeztem el, bár abban a szakaszban még nem volt végleges befejezés. Ez a műtét körülbelül 2 órát vett igénybe.

2. És most a legfontosabb dolog, amelyet már említettem, a ház olcsó költsége. A vázszerkezet a legolcsóbb ház. Még ha kész SIP paneleket is vásárol, és külföldi munkavállalók munkáját használja, ebben az esetben a kész ház másfélszer olcsóbb lesz, mint bármely más. De ha rendelkezel legalább néhány hónappal a fafeldolgozás alapvető ismereteivel, és ennyit igényel egy vázszerkezetes ház megépítése, pár asszisztens és kb. 700 000 rubel pénzösszeg, akkor Ön már kb. 100 m². Valójában nekem van egy ilyen házom.

Tehát, ha elolvasta ezt a mondatot, akkor legalább érdekli, és legfeljebb azt várja, hogy a szerző átváltjon a vízből a sajátosságokba..

Projekt kiválasztása

A projekt előkészítése, amint kiderült, nagyon komoly kérdés. Nem elegendő egyszerűen csak a kívánt ház felrajzolása, az ablakok, ajtók és válaszfalak elrendezése. Itt kezdtem. Nagyon jó, hogy folyamatosan vannak bizonyos kétségek, hogy valami nem tetszett nekem, sem a feleségemnek. A változások során az összes árnyalattal figyelembe vették a projektet, néha radikálisan. A következő szakaszban megértették, hogy a ház nem lehet tetszőleges méretű. Mindenekelőtt, még a technológiai követelmények miatt sem – például a szexuális lagok hossza nem haladhatja meg a 3,5 métert, ha nincs köztes támasz, amely megakadályozza a láb alatt történő játékot. Ez egyszerűen megkerülhető, ha tartóoszlopokat és gerendákat biztosít, és megtervezi a teherhordó válaszfalakat a megfelelő helyekre. A legfontosabb az építőanyagok eredeti méretei. Tehát a keret csontváza bárból készül. Az építési gerenda hossza 6 m. Ha tehát egy házat tervez, amelynek mérete 6 m vagy többszörös, vagy egész rész 6, azaz 2 m vagy 3 m, akkor sok energiát takaríthat meg az anyag vásárlásán, mivel ebben az esetben minimális hulladék keletkezik. Ezenkívül az OSB táblák mérete 2,44×1,22 m. Felhívom a figyelmüket – ez az amerikai szabvány OSB-je. Van egy európai szabvány OSB – 2,5×1,25 m. Használhatja őket, csak én tettem meg az összes számítást az amerikaiakkal, mivel kevesebb hulladék van tőlük. Tehát, amikor összehasonlítottuk az OSB gerendáinak és lapjainak méretét, és figyelembe vettük a kapott eredményt, elkészítettük a puzzle projektet. Ezen felül azonnal világossá vált, hogyan kell kiszámítani a becslést. Az eredmény egy emeletes ház tetőtérrel, teljes területe 100 m².

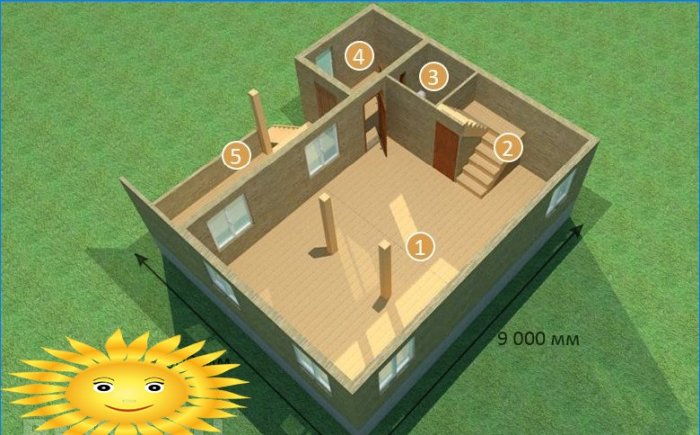

Földszint. 1 – nappali-étkező-konyha 50 négyzetméter. m; 2 – lépcsők a második emeletre; 3 – fürdőszoba 5 négyzetméter m; 4 – előszoba 6 négyzetméter m; 5 – nyitott veranda a földszinten

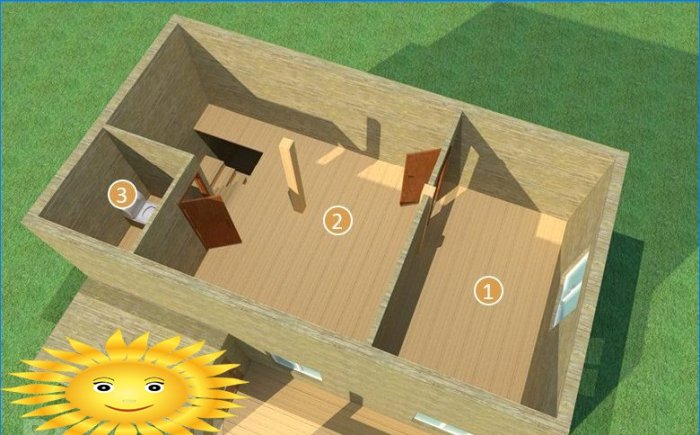

Tetőtéri padló. 1 – hálószoba 14 négyzetméter m; 2 – terem 17,5 négyzetméter m; 3 – fürdőszoba 5 négyzetméter m

Ezekben a rajzokban csak általános méreteket adtam meg, olyan specifikációk nélkül, mint például ablakok, ajtók, mennyezeti magasságok stb., Továbbá, ahol elmondom neked, hogy a keret hogyan készül, minden szükséges méretet megadunk. Ezen felül megjelöltem az észak-dél irányát a falak megjelölésének megkönnyítése érdekében – észak, dél stb. Mint az ábrákból látható, a ház ilyen méretei lehetővé teszik 6 m-es szabványos méretű gerendák, valamint 3 és 2 m-es gerendák használatát, amelyek nem képeznek maradványokat. Egyértelművé kell tenni, hogy a ház nyitott verandával rendelkezik (a földszinti alaprajzon). A talajszintről való emelkedést a lépcsők vezetik oda, és onnan az ajtón keresztül bejutunk a házba. Most kibővítettem a verandát a diagramban megjelölt 2 m-ről 2,5 m-re. Mint mondtam, a vázszerkezetekben ez nem jelent problémát, ha akarod, könnyen meg is csinálhatod..

Ezenkívül a második emeletre lépcsők elhelyezkedése két szempontból adódik:

• az emelést a tető gerincének legmagasabb részén hajtják végre, ezáltal a szerkezet lélegessé válik;
• e lépcső alatt, ő maga a jobb oldalon, hasonlóan egy másikba megy az alagsorba, az ajtó mögött rejtett.

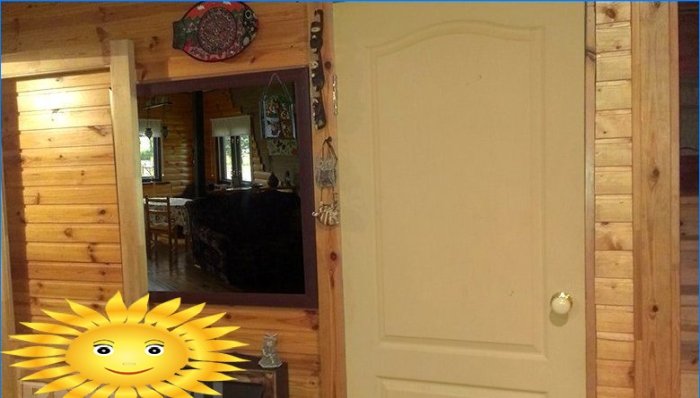

A lépcső melletti függelék egy kis iroda, számomra, amíg a második emelet el nem készül, hálószobának használják. Teljesen világos, hogy ha elhagyja a tetőtér padlóját, akkor a lépcsők miatt a lakóterület 2,5 m-rel növekszik. Elvileg nem sok, de mi akadályozza meg a projekt megváltoztatását, a verandának a lakóhelyiségek javára történő elhagyását, és ezzel 72 m2 alapterületű ház megszerzését. Úgy tűnik, hogy sem sok, de figyelembe véve, hogy a városban volt egy három szobás 60 méteres lakásom² és ez valahogy elegendő volt, akkor valószínűleg pénz megtakarítás céljából egy ilyen lépés teljesen igazolható lesz. Egy ideig egy padló elegendő volt számomra. Jelenleg befejezem a második építését.

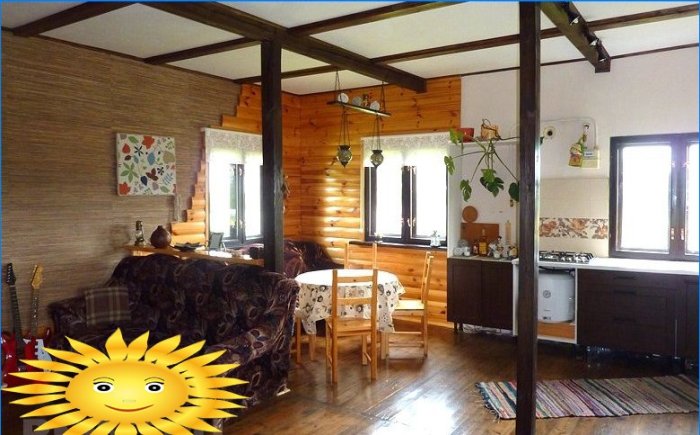

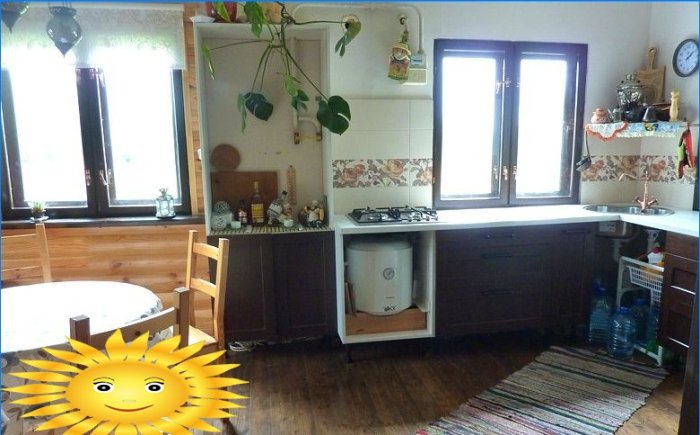

Külön, néhány szó az elrendezésen. Eredetileg azt tervezték, hogy az első emeleten két szoba van konyhával. Konyha – a délnyugati sarokban és egy külön szoba kb. 11 m² a délkeleti sarokban. A szoba többi része egy nappali. Ilyen elrendezés feltétlenül szükséges, ha csak az első emelet maradt fenn. A második emelet, amelyben a hálószoba található, lehetővé teszi, hogy elkerülje a terület szobáinak felosztását, ami – amint azt a gyakorlat is kimutatta – nagyon, nagyon jó, különösen a barátokkal való időtöltésre, és a konyha, az étkező, a nappali és először a hálószoba nagyon meglehetősen jó menj végig egy földszinti szobában.

Nos, a projektet jóváhagyták, megkezdjük az építkezést.

Alapítvány

Hogyan készítsünk alapot egy vázszerkezethez? A válasz igen. Lehet, hogy egy sekély sávú alap, talán beton blokkokból készített alap (az én verzióm), vagy akár az egész ház alatt lévő monolit vasbeton födém (bár el kell búcsúzni az alagsori álomról).

Az alapítvány kiszámításakor több árnyalagot akartam venni:

1. A lehető legolcsóbbnak kell lennie.
2. A lehető leghamarabb el kell készíteni.
3. A ház alatt alagsornak kell lennie.

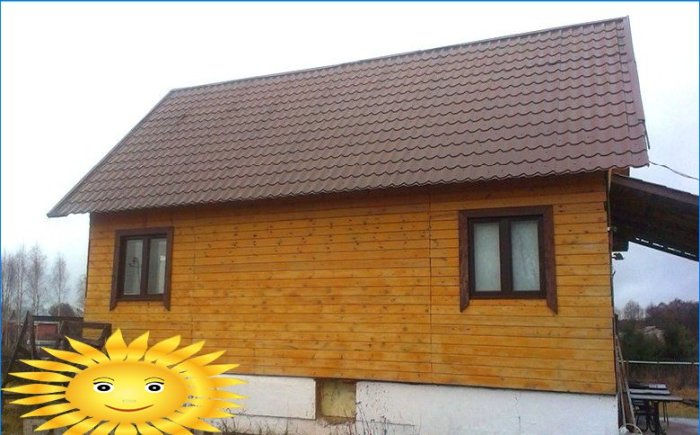

Az árért azonnal mondom, hogy a kész alapozók olcsóbbak voltak, mint a beton hasonló alapok öntéséhez. Ha önmagában készített keverékből önti, akkor olcsóbb lesz, de az időzítés ellentmond a második követelménynek. A blokkokat két sorban elkészítettem egy előkészített homok- és kavicspárnára, amely 1 m magasságba emelt a házat a föld fölött. Ilyen módon azonnal alagsorba került. A pincék fagyásának elkerülése érdekében később szigetelni kellett. Mindenesetre, még a szigetelést is figyelembe véve, ez a lehetőség volt a legolcsóbb, és teljesítette az általam előírt követelményeket..

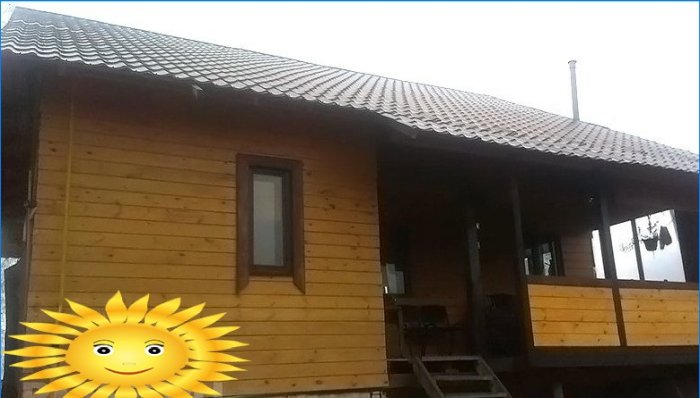

Mellesleg, emlékszem, a kiterjesztésről beszélek. Pontosan erről az oldalról akarom megtenni, azaz az ablakok közötti térben. A projektet már átgondolták, kevés a tennivaló.

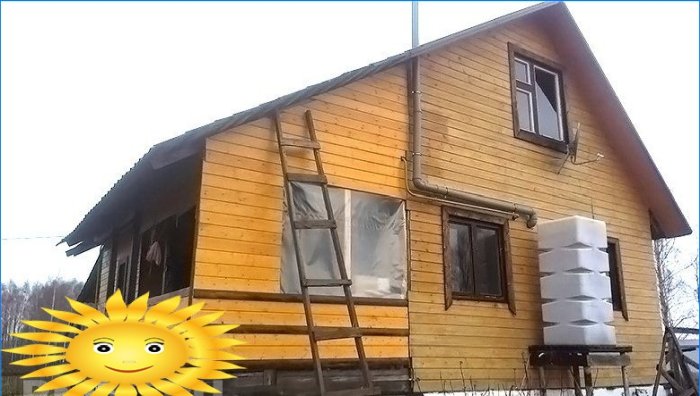

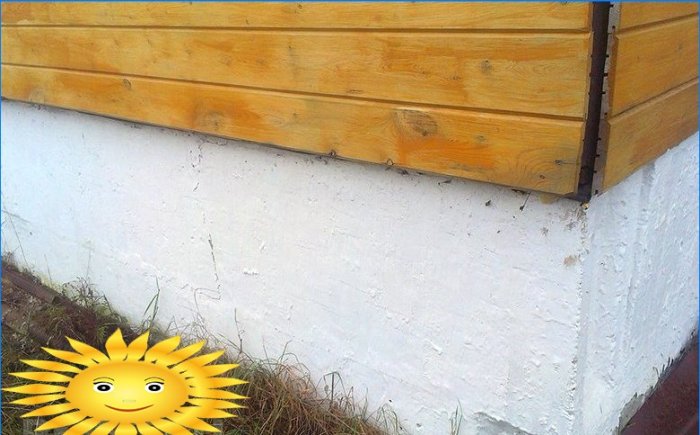

A lábazat részlete a következő képen látható. Egyébként a fehér festék nem olyan egyszerű, mint az első pillantásra tűnik. Ez egy nagyon vékony szigetelés – 3 mm -, amelyet festékként alkalmaznak, és a hőszigetelési tulajdonságok szempontjából hasonlóak a 100 mm-es habosított polisztirol szigeteléshez, és ami a legfontosabb, hogy úgy alkalmazzák, ahogy kültéri szigetelésnél kell lennie, és időjárásálló..

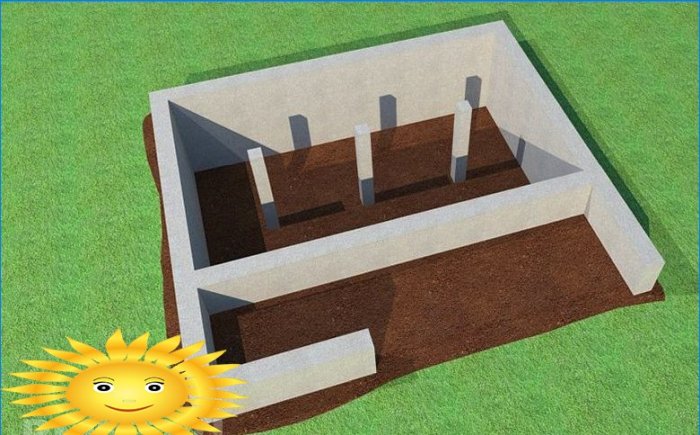

Bármilyen alapot is készít, végül a következő képet kell kapnia:

Ha a verandán nincs áthidaló, ezt a helyet különféle kerti eszközök tárolására használhatja fel

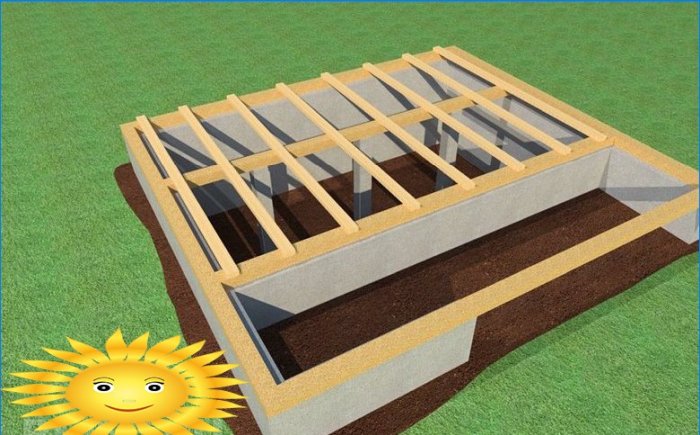

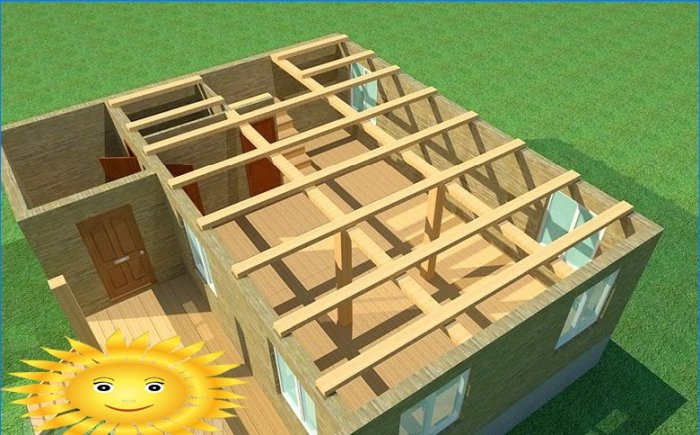

Melyek a tartóoszlopok? Ne felejtsd el – a ház fa, és a padló fából készült. Két véggel a padló-gerendák az alján fekvő hevederre nyugszanak. Annak érdekében, hogy 6 m késleltetéssel a padló ne járjon láb alatt, fel kell szerelni a tartógerendákat (a lagok alatt futó és rájuk merőlegesen fekvő vízszintes gerendákat), és megfelelő időben feküdniük kell a függőleges oszlopok megtartására. Ezeket az oszlopokat mutatják az ábra. Így, amikor elkészíti az alapot az első és szükség esetén a második emelet padlójának, kapsz valami hasonlót:

Földszint

attikai

Azonnal megjegyzem, hogy két tartórendszerre van szükség a második emelet késéséhez, szilárdsági megfontolások alapján. A tartóoszlopok nem a földön nyugszanak, hanem az első emelet gerendáin, ami a szerkezetet kevésbé tartóssá teszi. A jövőben a szoba közepén lévő függőleges oszlopokat könnyen meg lehet verni, mint például én.

Amire ismét felhívom a figyelmüket, a fűrészáru szabványos hossza 6 m. A függőleges oszlopok éppen a fát megtartó gerenda 6 m és 3 m metszéspontja alatt állnak. Érezze a megadott méretű sót. De erről később, de most visszatérünk az alapítványhoz..

Az elrendezéssel kapcsolatos munkák során biztosítani kell az élettartó rendszerek összes szükséges nyílását és szükség esetén elvezetést kell készíteni. Ezen túlmenően, ha alagsort tervez, akkor a keret felállítása előtt, hogy ne jelentsen problémát magadnak, tegye ezt meg. Ehhez további idő szükséges, és nem teljesíti az ígért 2 hónapot, de ez jelentősen csökkenti az alagsori elrendezésének munka- és anyagköltségeit. Először házat építettem, aztán alagsort készítettem – talán ez volt az egyetlen súlyos hibám az építkezés során. Ma a házamban az alagsor már majdnem készen áll, de itt volt ez, ami költségem volt…

Általánosságban elmondható, hogy nem részletezem részletesen az alapítvány építésével kapcsolatos munkát. Ez volt az egyetlen szakasz, ahol a barátok segítségére kellett fordulnom. Lehet, hogy itt jobban ki akarja használni a tájékozottabb emberek tapasztalatait, mint én..

A házam, melyet építettem, még nem áll készen, bár ez nem akadályozza meg, hogy szinte öt éve éljek benne. A legfontosabb dolog a gerinc, és a hús, vagyis a megfelelő belső tér, hosszabbítások stb. Idővel megjelenik. A legfontosabb dolog az otthonom a földön, és pontosan erről álmodtam.

Itt szeretném befejezni az első cikket. Ezután a legérdekesebb dolog lesz – mennyi anyagot kell vásárolni, mekkora pénzt fog igénybe venni, és ami a legfontosabb, hogyan lehet ebből házat építeni. Mindent el fogom mondani a következő cikkekben..
