A kémény megfelelő felszerelése a kandalló, kályha vagy kazán normál működésének előfeltétele. Ez a cikk ismerteti a kémények tervezéséhez és felszereléséhez használt alapvető telepítési szabályokat és számítási elveket.

A ház építésének vágya általában az anyagi források megtakarítása miatt merül fel, mivel a szakosodott vállalkozások szolgáltatásai nem olcsók. A kémény felépítése azonban különleges megközelítést igényel: nem tud megtenni anélkül, hogy ebben a kérdésben speciális ismereteket használnának. Emlékezzünk ezért vissza a hatékony füstelvezető rendszerek létrehozásának alapszabályaira és azok betartásának fontosságára..

Kémény beépítési szabályai: mi legyen a helyes kémény?

Az üzemanyag-fogyasztás, a hőveszteség, a tűzbiztonság és a fűtött helyiség levegőminősége attól függ, hogy a kémény hogyan működik megfelelően. Ezért a tervezését és beépítését az SNiP „Fűtés, szellőzés és légkondicionálás”, DBN V.2.5–20–2001 G függelék “Az égéstermékek eltávolítása” és más szabályozási dokumentumokkal összhangban kell elvégezni. Beszéljünk arról, hogy kell egy megfelelően megtervezett és telepített kéménynek lennie – ezek az alapvető szabályok annak létrehozására.

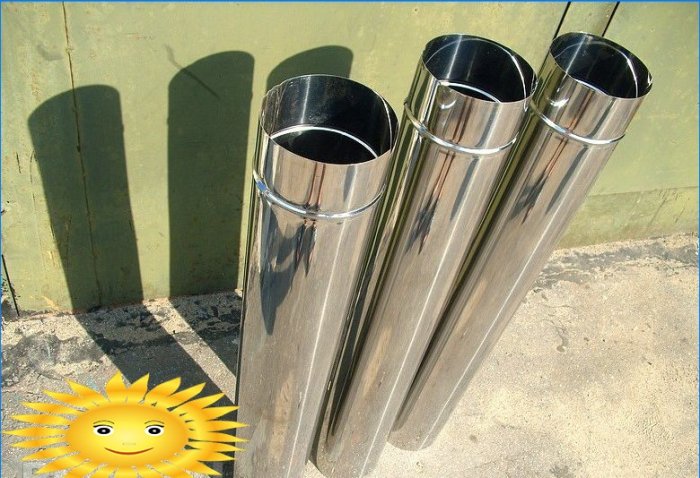

Az anyag, amelyből készül, nagy hatással van az égéstermékek eltávolítására szolgáló csatorna tulajdonságaira. Az új épületekben általában saválló rozsdamentes acélból készült, molibdént tartalmazó csöveket szerelnek fel. De a fa- és szénmegmunkáló kályhákhoz és a kandallókhoz a kerámia tégla szintén megfelelő..

Előnyös, ha a kémény keresztmetszete szabályos kör: ez az alak a legkevesebb ellenállást biztosít a kimenő füsttel szemben. A kémény magasságát és metszetét az építési előírásoknak megfelelően kell kiszámítani, ezt részletesebben tárgyaljuk.

Fontos a csatorna vízszintes szakaszaihoz való megfelelő megközelítés: ezeknek nem szabad 1 méternél hosszabbak lennie, különben korom lerakódik és a tapadás gyengül.

A fűtőegység csatlakoztatását a kéménycsőhöz gyakran akkor kell elvégezni, amikor az átmérők a csatlakozási zónában nem egyeznek meg. A probléma megoldásához redukciós adaptert használunk. Az összes csatlakozást gondosan lezárjuk.

A csövek dokkolását úgy kell elvégezni, hogy kiterjesztéseik felfelé legyenek irányítva. Ez megakadályozza a páralecsapódást és a gyanták kifolyását a cső külső falán..

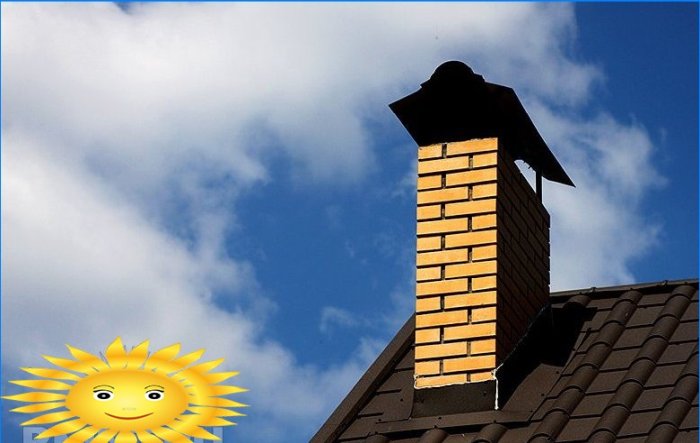

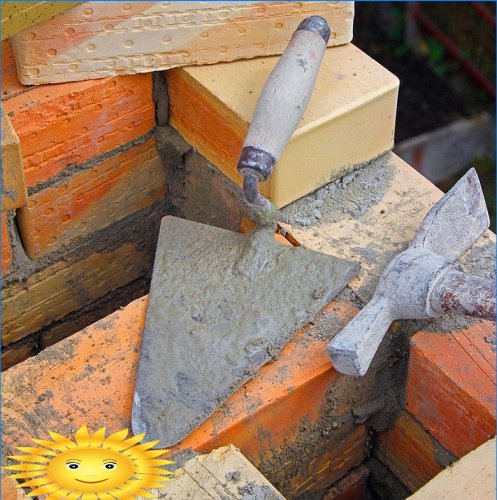

A terv szerint téglakéményt állítanak elő: az egyes rétegekhez elő kell írni a kőműves sorrendet. Ebben az esetben arra kell törekedni, hogy a belső felület minimális érdességgel jusson létre, és elérje a teljes tömítettséget..

Egy régi téglakémény csak akkor használható új gázkazánnal, ha a hüvely befejeződött: saválló acélcső kerül bevezetésre a csatorna közepére, kis rést hagyva.

A legtöbb füstgáz-rendszert tisztítási ellenőrzéssel kell felszerelni.

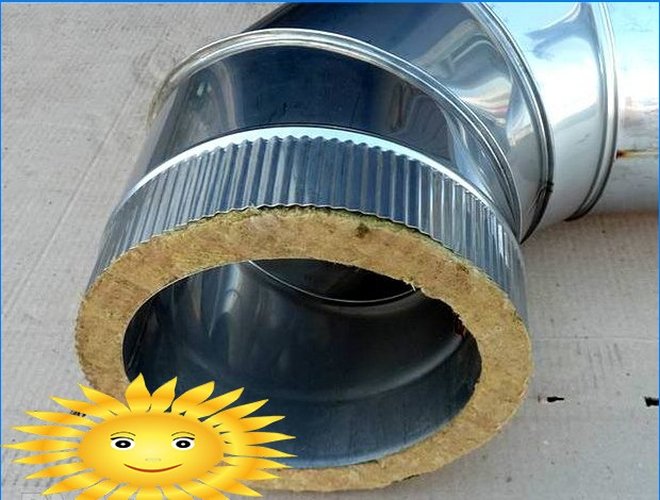

A külső csövek hőszigetelése kötelező: ez nem csak kiküszöböli a páralecsapódást, hanem hozzájárul a cső leggyorsabb melegítéséhez.

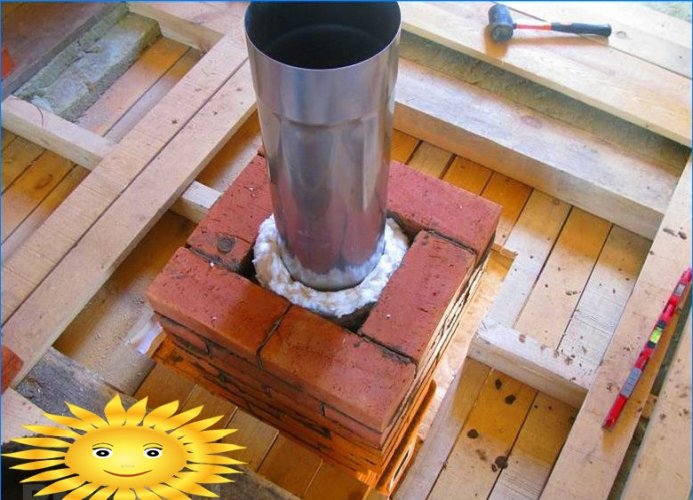

A csatorna mennyezeten keresztüli áthaladásakor intézkedéseket kell hozni a fűtött részek éghető anyagoktól való elszigetelésére.

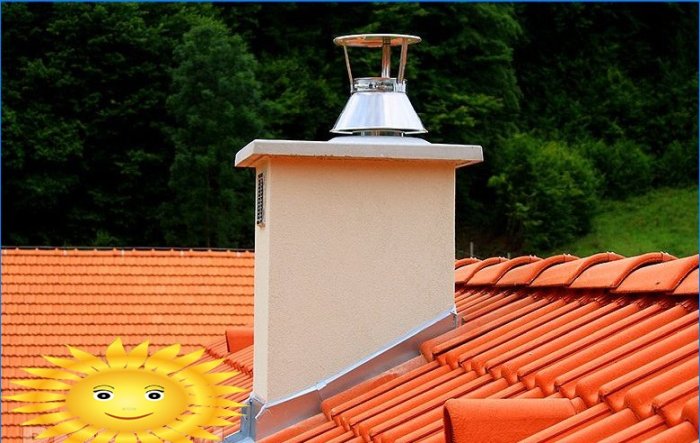

A cső külső része biztonságosan rögzítve és a szél ellen védett. A felső rész le van zárva a légköri csapadéktól járólapáttal vagy terelőlemezekkel. Kivétel a gázipari berendezések: ebben az esetben a védősapka felszerelése sértés.

Mi a rossz kémény?

A kémény építése során elkövetett hibákat nagyon nehéz és költséges kijavítani, és a régi rendszer szétszerelése nélkül olykor lehetetlen. Íme néhány példa a leggyakoribb hibákra és azok következményeire:

1. Nem kémények építésére szánt anyagok felhasználása. Tehát a gázkazánoknál a tégla használata elfogadhatatlan: az égéstermékekben található sav több éven belül elpusztítja azt. Azbeszt-cement csöveket nem szabad használni: melegítéskor összeomlanak. A műanyag nem képes ellenállni a magas hőmérsékletig.
2. A cső átmérőjének és a kémény magasságának kiszámításának hibái veszélyeztetik a normál merülés hiányát és a rendszer alacsony hatékonyságát.
3. A kémény alján lévő túlzott terhelések annak megsemmisítéséhez vezethetnek..
4. A gyenge hőszigetelés okozza a páralecsapódást és a közeli anyagok meggyulladását.

Kémény magassága: a tető dőlésszögétől és a gerinchez való távolságtól függően

A kémények építéséhez korábban használt kerámia téglákat egyre inkább más anyagokból álló rendszerek váltják fel. A leggyakrabban használt acélcsövek: szigetelt és szigetelt. Ebben az esetben a szigetelés nélküli opció csak belső használatra használható – egy speciálisan gyártott bányában. A cső kültéri felszerelése kötelező szigetelést igényel, különben elkerülhetetlen a kondenzáció kialakulása a belső felületeken.

Az iparilag gyártott kazán kéménymagasságának meghatározásához a következő képletet kell használni: h (m) = (? p? Tp? Tn) / (3459 8 (Tp – 1,1 tn)), Ahol ?p (Pa) – statikus tolóerő, Tr – átlagos hőmérséklet a cső közepén (Kelvinben), tn – átlagos külső levegő hőmérséklet. A cső hőmérséklete (Tr) A kazán kimenetén elvégzett mérések alapján felismerhető, és a gyártó jelzi a fűtőberendezés műszaki útlevélében. Ebben az esetben a természetes hűtést figyelembe veszik a kémény minden egyes métere esetén: téglában – 1 fok, szigetelt acélban – 2 fok, szigetelés nélküli acélban – 5 fok. Külső hőmérséklet (Tn) nyárnak kell lennie: ebben az időben a tolóerő mindig gyengébb lesz, mint télen.

A kémény magasságának kiszámításának eredményeit azonban bizonyos esetekben ki kell javítani, de csak felfelé. A helyzet az, hogy maga a ház néha magasabbnak bizonyul, mint a kémény magasságának kapott értéke. Ebben az esetben a következő szabály érvényes:

• a gerinctől legfeljebb 1,5 m távolságra elhelyezkedő kéménynek legalább 0,5 m-rel magasabbnak kell lennie;
• ha 1,5-3,0 m-re fekszik a gerinctől, akkor teteje nem lehet alacsonyabb, mint a gerinc;
• a kémény kimeneti nyílásától a gerincig tartó nagy távolságra a cső magasságát úgy kell megválasztani, hogy az ne legyen alacsonyabb, mint a ház tetejétől lefelé húzott vonal 10 fokos szögben..

A kémény magassága a tető felett

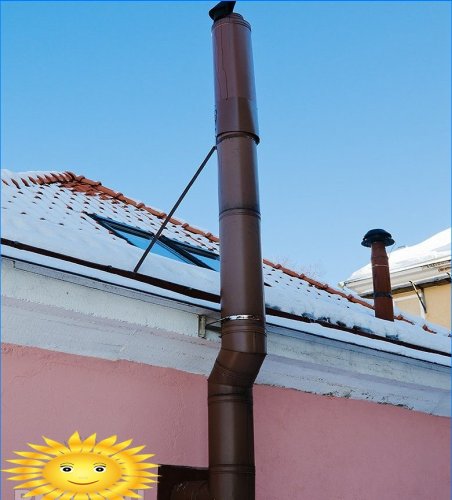

Szilárd tüzelésű és gázkazánok esetén a kémény magasságának legalább 5 m-nek kell lennie: általában a gyártók ezt a paramétert a kísérő dokumentációban megjelölik. Emlékeztetni kell arra, hogy egy magas csövet is rögzíteni kell – srác vezetékek segítségével.

De ez még nem minden: ha a ház mellett van egy másik, magasabb épület, akkor a kéményet ki kell hozni a szomszédos épület teteje fölött..

Keresztmetszeti terület

A paraméter értéke kiszámítható a kémény magasságának ismeretével h (m) és az égő hőterhelése a következő képlet szerint: S = (K? Q) / (4,19? Vh), Ahol NAK NEK Egy empirikus együttható számszerűen 0,02–0,03, és Q (kJ / h) – az eszköz útmutatásban feltüntetett teljesítménye, h (m) – kémény magassága.

Ha könnyebb a képletek nélküli fellépés, akkor a következő értékeket kell alapul venni a téglából készült füstelvezető cső keresztmetszetéhez (a kerek vezetékek keresztmetszetének pontosan ugyanabban a területen kell lennie):

• legfeljebb 3,5 kW teljesítményű egységek esetén – 140 × 140 mm;
• 3,5 és 5,2 kW közötti teljesítménynél – 140 × 200 mm;
• 5,2 és 7,2 kW közötti teljesítményre – 140 × 270 mm.

A számított érték jelentős túllépése a vontatás romlásához és ennek eredményeként a fűtőberendezések instabil működéséhez vezet. A kisebb átmérőjű fenyegeti a szén-monoxid és más égéstermékek rossz eltávolítását és ennek a folyamatnak a teljes leállítását..

Kiegészítő követelmények a kályhák, kandallók, szilárd tüzelőanyagok, gázkazánok és gáz vízmelegítők kéményeire

Néhány, a korábban nem említett szabályt be kell tartani:

• a szilárd tüzelésű kályha használatához a kipufogó szellőzés kötelező kompenzációja szükséges ellátó szellőztetéssel;
• a kéménycsatornák elhelyezhetők a külső falakban, ha nem éghető anyagokból készülnek, ugyanakkor külső kondenzációt kell biztosítani a kondenzáció elkerülése érdekében;
• minden kályhához (ha különféle padlókon helyezkednek el) külön cső van felszerelve, de megengedett egy cső használata két ugyanabban a padlón lévő kályhához: a csövek illesztésein a darabokat legalább 1 m magasságban és 12 cm vastagságban kell felszerelni;
• a téglafüst-csatornákat megtisztítandó zsebekkel kell felépíteni, amelyek szélére helyezett téglákkal vannak bezárva és agyagos habarcs borítja (az ajtók felszerelhetők);
• szükség esetén megengedett a csövek függőlegestől való eltérése legfeljebb 30 ° -os szöggel és legfeljebb 1 m keresztmetszettel, miközben a csatorna keresztmetszetének azonosnak kell lennie;
• ha a tető éghető anyagokból készül, akkor a kémény felső részébe hálószikra-szűrőt kell felszerelni;
• a téglából vagy hőálló betonból készült kémények és az éghető anyagokból készült tetőelemek között legalább 130 mm-nek kell lennie, szigetelés nélküli kerámia csövek esetén – 250 mm, szigetelés esetén – 130 mm;
• a kandalló kéményének tetejét időjárási lapáttal vagy gombával védik;
• két gázzal működő eszköz csatlakoztatható egy közös vezetékhez az égéstermékek eltávolításához, ha ezek az eszközök egymástól legfeljebb 750 mm-re vannak;
• a gázkészülékhez csatlakoztatott kémény keresztmetszeti területe nem lehet kevesebb, mint maga a készülék gázkibocsátásának keresztmetszete, miközben a cső felső részét nem takarja el visior.

A kémények tervezésére és felszerelésére vonatkozó szabályokat megállapító szabályozási dokumentumokból származó információk

Fagyálló agyagtégla alkalmas kémények lerakására. Szigorúan tilos csatornákat építeni salakbetonból és más hasonló anyagokból..

A gázkészülékeknek a kéményekhez történő csatlakoztatásához horganyzott vagy tetőacélból készült, legalább 1 mm vastagságú csatlakozócsövek alkalmazhatók. Használhat rugalmas, fém hullámkarton csöveket is, amelyek a berendezéshez tartoznak. Ebben az esetben fontos, hogy az összekötő csőnek legyen egy függőleges szakasza, amelynek hossza az elágazó cső alsó szintjétől a csatorna vízszintes szakaszának tengelyéig legalább 0,5 m legyen. Ha a mennyezeti magasság kisebb, mint 2,7 m, ez a távolság felére csökkenthető – tapadó stabilizátorok és 0,15 m-ig – stabilizátorok nélküli készülékek esetén. Az új épületek házában a vízszintes szakaszok teljes hossza nem haladhatja meg a 3 m-ot, a régi épületek esetében a megengedett 6 m..

Az égéstermék-elvezető csöveknek legfeljebb három fordulattal kell rendelkezniük, míg a görbületi sugaraknak meg kell egyezniük a cső átmérőjével. Tilos a kémény elhelyezése a nappali területeken.

Hogyan kell gondoskodni a kéményéről

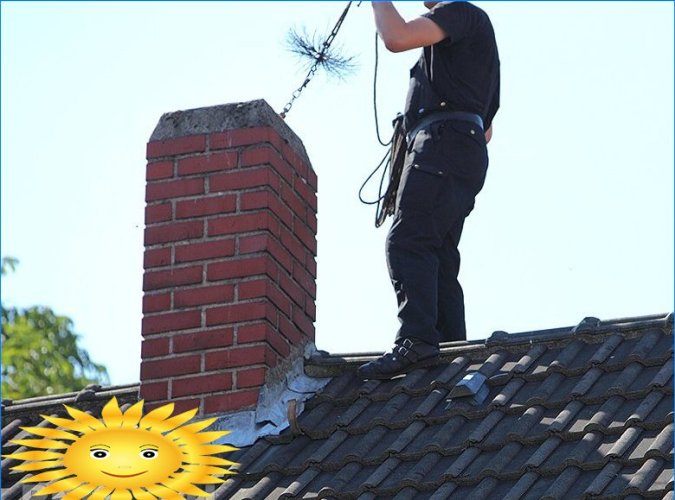

Ha a cső belső felületén a lerakódások vastagsága meghaladja a 2 mm-t, ideje megkezdeni a tisztítást. Megszabadulhat a sűrű szennyeződésektől egy kaparó és egy merev kefe segítségével, hosszú behajtható fogantyúval: a csatornába mélyedve (a munka felülről indul) a fogantyú hossza megnő.

Az égési nyílást fentről le kell zárni: ez megakadályozza a korom belépését a helyiségbe. Ezenkívül tanácsos a bútorokat fóliával lefedni, ajtókat és ablakokat zárni. Működés közben használhat kémiai mosószereket, például a „csodanaplót”, amelyek az égés során különleges nem mérgező gázt bocsátanak ki, amelyből a szén lerakódások elmaradnak a cső felületétől..

Vannak hatékony népi gyógymódok is. Például, néha ajánljuk a kályhát aspen fával melegíteni: ez nagy lángot okoz, amely a csövek falán lerakódásokat éget. Ezt azonban óvatosan kell megtenni: nagy mennyiségű korom tüzet okozhat. Burgonyabőröket is égethet: a keletkező gőz hatékonyan megakadályozza a koromlerakódásokat.

Következtetés

A cikkben meghatározott követelmények kötelezőek. Ellenkező esetben a kémény hatástalan lesz, sőt veszélyes is. Ez az információ hasznos emlékeztetőül szolgál majd azok számára, akik már rendelkeznek némi tapasztalattal a kéményekkel kapcsolatban. Azok számára, akik nem birtokolják azt, a cikk anyagának meg kell győznie arról, hogy a kéménykészítési folyamat részleteit komolyan kell venni. Ne becsülje túl képességeit: a bosszantó hibák elkerülése érdekében segítségért kell fordulnia szakemberekhez.
