Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

A cikk tartalma



Az elektromos berendezésekben lévő sorkapcsok tekintik a legjobb módszernek a vezetők közötti megbízható kapcsolat biztosítására. Meg fogjuk mondani a sorkapcsok típusait, alkalmazásuk előnyeit és alkalmazási körét, és ami a legfontosabb – az elektromos szerelés csatlakozó részének megfelelő megvalósítása.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

Milyen típusú sorkapcsok vannak?

Az elektromos szereléshez szükséges fogyóeszközök sorozatában a sorkapcsok jelentik az egyik legszélesebb termékosztályt. Amellett, hogy ezeknek a csatlakozásoknak a kialakítása teljesen eltérő, az egyes gyártók termékei áron, minőségben és használhatóságban is nagymértékben változhatnak..

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

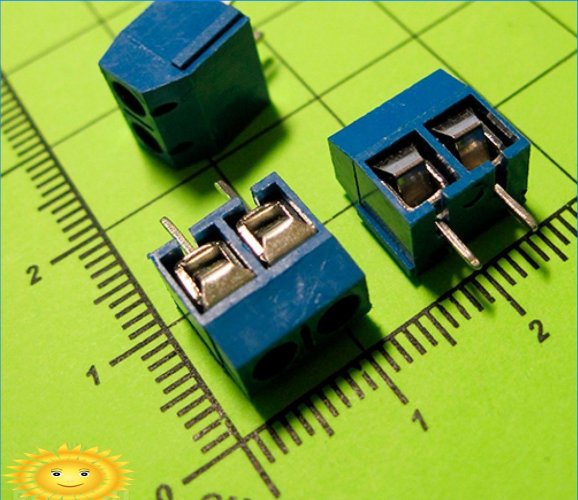

A csavaros csatlakozók nagyon népszerűvé váltak, ezért széles választékban mutatják be őket. A csavaros csatlakozók három fő kategóriája van:

  • ellenőrzőpontok;
  • akadály;
  • terminál.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

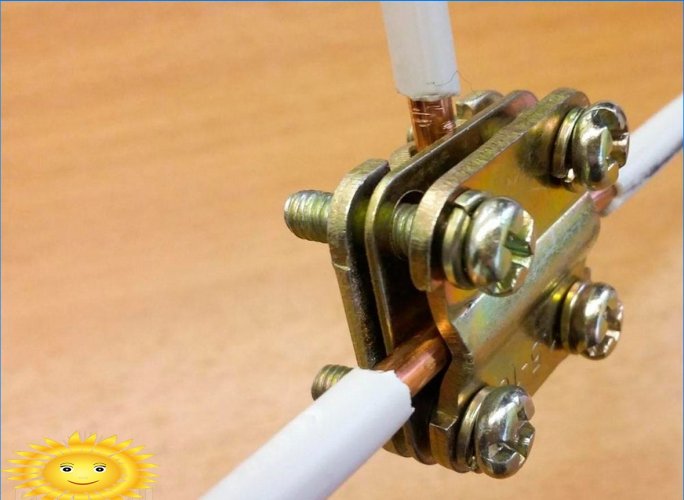

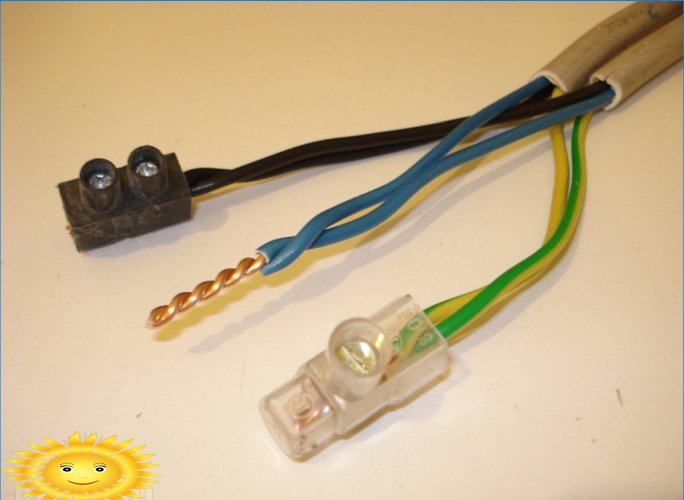

A fő különbség a “ketrec” alakjában rejlik – egy vezetőképes fémplatformban. Az átvezető sorkapcsokhoz hüvely-típusú, míg az akadálycsatlakozások érintkezőlemezekre épülnek. A vég- vagy zsákvég kapcsolatok úgy néznek ki, mint egy kupak, és úgy vannak kiképezve, hogy több csavart vezetéket krimpeljenek.

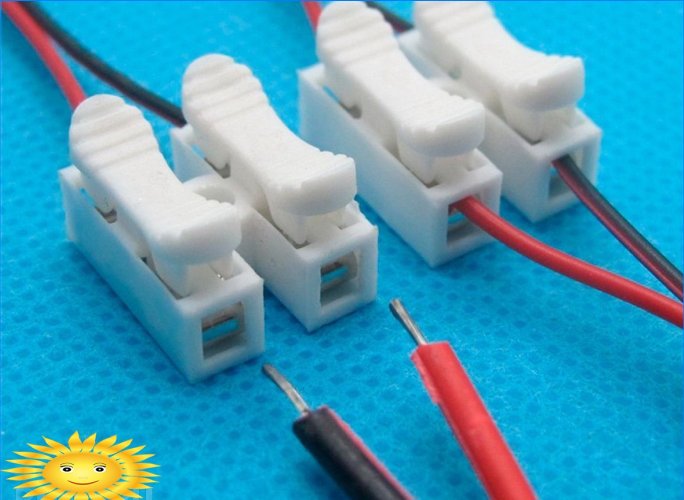

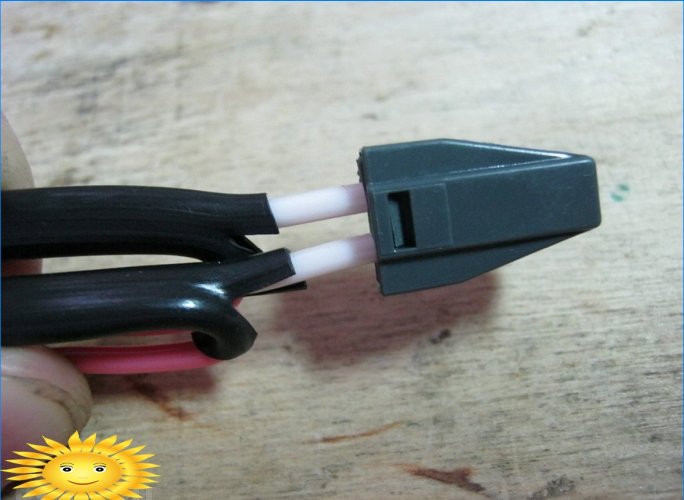

A nyomókapcsok eltérően vannak elrendezve. Ezekben a kábelmag egy szorító vagy ék alakú lemez belsejébe van rögzítve. A szorítóerőt a kapcsok blokkján lévő kar biztosítja, így a csatlakozás gyorsan leválasztható. Az ilyen típusú párnák vízálló kialakításúak lehetnek, amelyet a szigetelő szalag szoros illesztése biztosít a bemeneti nyíláshoz.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

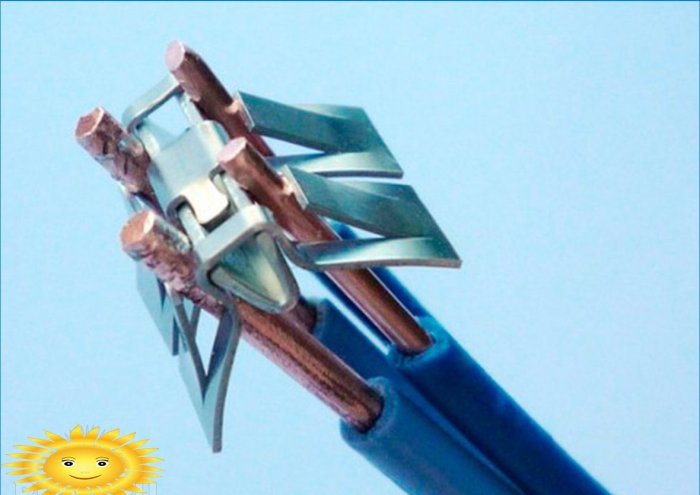

A rugós sorkapocs nagyon hasonló a push típusúhoz, de lényegében állandó kapcsolat. A huzal ék alakú vágás vagy kúpos befogó belsejében van rögzítve, vagyis a sorkapocs csapda elvén működik. Bizonyos termékek esetében a gyártók azonban nyitási eljárást írnak elő, de utána nincs lehetőség az érintkezőpad biztonságának felmérésére, ezért a rugóval ellátott sorkapcsokat ritkán használják újra.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

A sorkapcsok érintkezőrögzítésén kívül különbségek vannak a sorkapcsok elhelyezkedésében, a beépítés módjában, a sorban, az eset anyagában, a huzalok átmérőjében és a megengedett terhelésben. Az egyik legfontosabb jellemző a belső töltőanyag jelenléte. Tehát bizonyos típusú rugós sorkapcsok belsejében lehet vezetőképes pasztával vagy speciális zsírral feltölteni, amely megakadályozza a fém érintkezését a nedvességgel és az oxigénnel..

A terhekkel szembeni ellenállásról

Minden csatlakozót úgy tervezték, hogy ellenálljon egy szigorúan meghatározott áramszilárdságnak. Ebben a kérdésben azonban van némi zavar: nem mindig lehet a gyártó által megadott megengedett terhelésre összpontosítani. Például átmeneti típusú csavaros sorkapcsok esetén a maximális áramérték kerül feltüntetésre, míg méretüket a használt kábel keresztmetszete szerint kell kiválasztani. A legtöbb terminálcsatlakozás felépítését és működési elvét a műszaki dokumentáció ismerteti, így számos jel segítségével könnyen felmérheti a terhelési ellenállást..

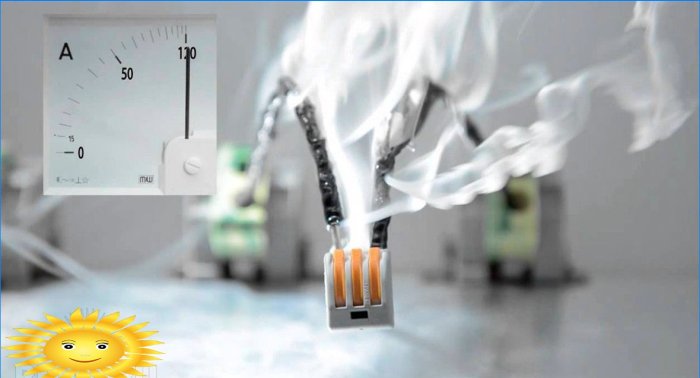

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

Magától értetődik, hogy a sorkapocs maximális terhelését a vezetőképessége, azaz a vezetőállvány anyaga és szakasza határozza meg. De ez messze nem az egyetlen és nem is a legfontosabb paraméter: a cipő vezetőképessége az utolsó tervhez megy, ha a rögzítőszerkezet jelentős átmeneti ellenállással rendelkezik, vagyis nem biztosítja kellően magas érintkezési felületet és szorítóerőt.

A mag szoros illeszkedését az érintkezőbetéthez különböző módon biztosítják. Ez lehet a szorítócsavar végének részleges bemélyedése a vezető testébe, vagy a hely bevonása műanyag viszkózus ötvözettel, amelynek eredményeként az egyik érintkező oldal deformálódik az érintkezési zónában, és megnő az érintkezési terület. Egy általános technikát nevezhetünk egy kemény ötvözetekből készült mag hordozójának előállítására is, amelyet a felület csiszolása követ, így a nyomás miatt a mag anyaga deformálódik.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

Általában a következők mondhatók a jelenlegi hordozóképességről: egyszerűen elegendőnek kell lennie, és nem szabad idővel csökkenni, az elbocsátás itt még káros is. Az interneten sok véleményt találhat a modern sorkapcsokról, nagy terhelés mellett végzett stressztesztekkel. A modern villamos berendezésekben azonban az elektromos hálózat működtetése az ilyen típusú vezetékek megengedett értékét meghaladó áramok mellett nem megengedett. A kábelvezetéket megszakító védi, ha a védelem nem megfelelő, akkor a szigorúan meghatározott terhelhetőséggel rendelkező kapcsok gyenge összeköttetésben játszanak szerepet, analóg módon a biztosítékkal.

A terminálkapcsolatok előnyei

Természetesen a sorkapcsok nem csak a vezetékek csatlakoztatásának módjai. Az elektromos telepítés több évtizedes gyakorlata azonban azt mutatja, hogy éppen ezek vannak a háztartási és a kis ipari villamosenergia-hálózatokhoz optimálisok, ami számos oka lehet.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

Első és legfontosabb a hibatűrés a vázlat összeszerelésekor. A huzalforrasztás és hegesztés használatakor a legkisebb áttekintés szükségessé teszi a vezetékek farkának a vágást a szerelési és csatlakozódobozok belsejében, így legfeljebb egy vagy két újracsatlakozás megengedett. Ha kijelenti, hogy mindent egyszerre meg kell tennie, akkor válaszolunk: még a megkeményített villanyszerelők hibákat követnek el a huzalozási rajzban, senki sem védett ezzel szemben.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

A terminálblokkok további előnye a rendelkezésre állás és a könnyű telepítés. A forrasztáshoz és a hegesztéshez nem csak speciális berendezésekre van szükség, amelyek ideiglenes tápellátást igényelnek. Az ilyen csatlakoztatási módszerek nem különösebben kényelmesek, ráadásul nagyon igényesek egy alkalmazott képesítésére, aki köteles elkerülni az úgynevezett “hideg” illesztéseket és a huzal égését hegesztés közben. Ugyanakkor a sorkapocsköltségek meglehetősen alacsonyak – átlagosan 10–15 rubelt tesznek ki egy kapcsolattartó csoportra. Mivel ez a kapcsolatmód szinte teljesen kizárja az emberi tényező befolyását, a választás meglehetősen nyilvánvalóvá válik.

A sorkapcsok alkalmazási köre

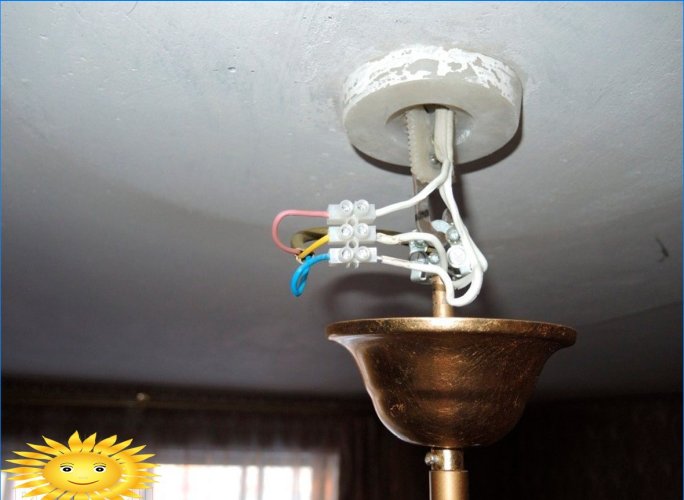

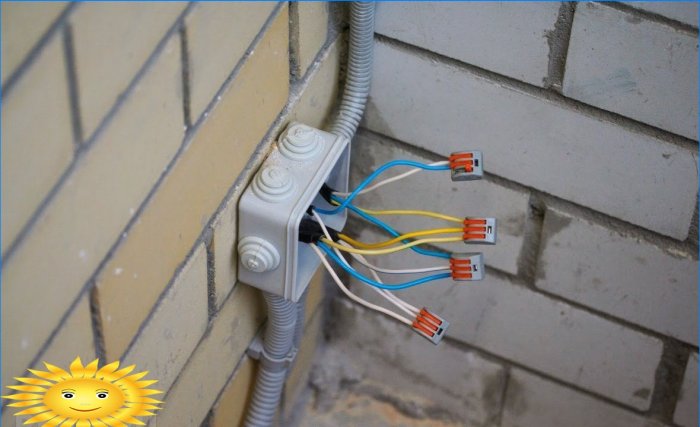

Különböző típusú sorkapcsokat terveztek az elektromos hálózat különböző csomópontjaiba történő felhasználásra. Mindenféle rugó- és tolóerő “főnök” van csuklósan felszerelve, ezért kényelmesen használhatja őket vezetékek csatlakoztatására az elágazó dobozokban. A blokk rögzítésének szükségessége lehetővé teszi a vezetékek könnyű csoportosítását és a belső tér szervezését, ami szinte mindig nagyon korlátozott.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

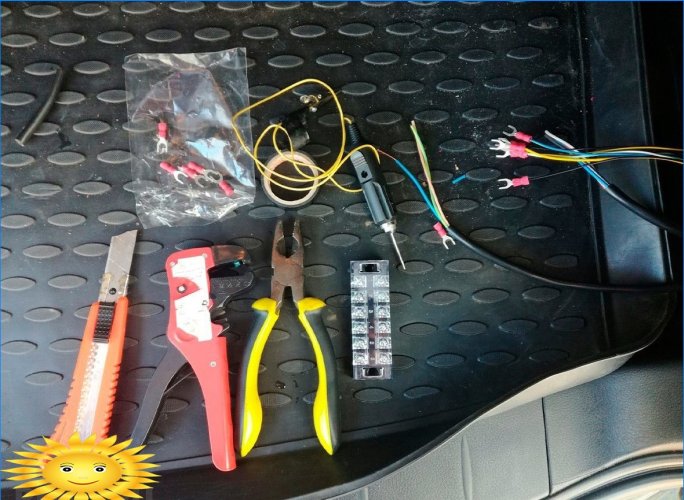

A sorompó csavaros blokkok ideálisak egy csatlakozási csoport összeállításához a szekrényekben és a kapcsolótáblákban. A rögzítőpanelhez történő merev rögzítésnek köszönhetően az ilyen csatlakozások biztosítják a vezető vezetésének magas színvonalú megszervezését. Ne gondolja, hogy az akadálykapcsok kizárólag a nagyteljesítményű hálózatok csatlakoztatására készültek, ugyanúgy felhasználhatók komplex vezérlőáramkörök szervezésére is. Ugyanakkor a burkolat és a válaszfalak megléte lehetővé teszi mindkét típusú áramkör közös illesztését egy esetben: baleset esetén a szikra és az ionizáció semmilyen módon nem befolyásolja az érzékeny eszközök működését..

Az átmeneti típusú csavarcsíkok felszerelhetők 12 sorkapocs közös csíkjával, ez kiváló pótlássá teszi az akadálycsatlakozásokat. Ezenkívül a sáv tetszőleges számú kontaktcsoporttal csoportokra osztható, és telepítési és elosztó dobozokban, vagy ideiglenes kapcsolatokként használható..

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

Csak annyit kell tisztázni, hogy a terminálcsatlakozások mit nem szántak. Szigorúan tilos őket rejtett vezetékek csatlakoztatására használni. E célokra kizárólag hermetikus hőre zsugorodó csatlakozók használhatók. Nem kívánatos a terminálcsatlakozások hamis falak és függő mennyezet szerkezetek üregeiben történő használata. Itt van azonban egy kis figyelmeztetés: a sorkapcsok felhasználhatók például olyan spotlámpák csatlakoztatására, amelyek nem rendelkeznek szabványos érintkező csatlakozókkal, például egy monolit testtel rendelkező LED-ek.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

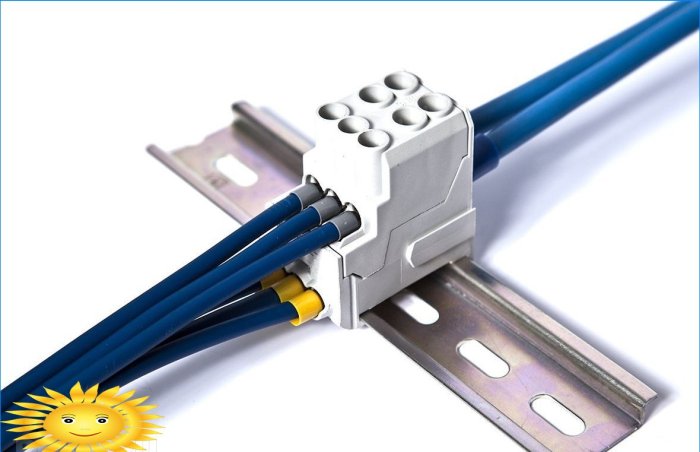

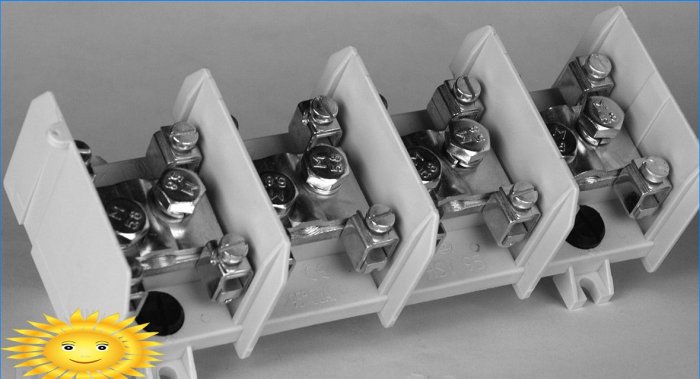

Van egy speciális kategória a DIN sínre szerelt sorkapcsokról. Lehetséges csavaros és rugós érintkező blokkok is, a legritkább a push típusú sorkapcsok. Az ilyen típusú csatlakozások vezérlő és megfigyelő áramkörök összeszerelésére szolgálnak, hasonló szervezési módszer lehetővé teszi számos elektromos eszköz gyors újracsatlakozását. Külön-külön érdemes megemlíteni a keresztirányú modulokat – masszív, nyitott típusú párna több csavarral, amelyek célja a nagy terhelésű csatlakozási csoport összeállítása. Vannak egyszemélyes keresztmodulok és csoportos telepítés blokkok egyaránt, főként közös nulla, védő és fázis buszként használják.

Minőségi termékek választéka

Számos javaslat van olyan kérdésben, mint az elektromos termékek megbízhatósága állandó csatlakoztatáshoz. A piacon lévő termékek minősége jelentősen különbözik, így pusztán az a tény, hogy az elektromos hálózatot a terminál csatlakozásaira szerelik, valójában nem elég..

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

Átmeneti típusú csavaros sorkapcsok esetén a persely falvastagsága és különösen annak menetes része kritikus jelentőségű. Nagyon gyakran fordul elő, hogy a menet megszakad vagy a hüvely alja felszakad, amikor megpróbálja biztosítani a megfelelő nyomatékot. Előnyösebb a sorkapcsok típusa, amelyek csavarjait laposfejű csavarhúzóhoz tervezték.

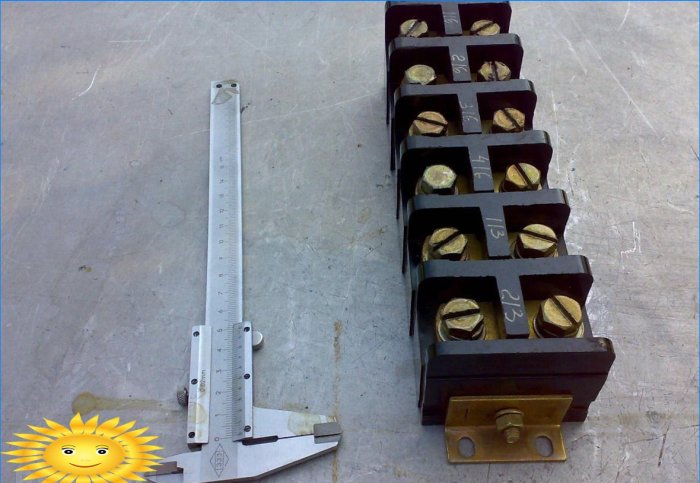

Az akadálykapocs-blokkok általában kevesebb elutasítással rendelkeznek. Fontos figyelmet fordítani a csavarok sajtolásának minőségére, néha a lyukasztás elégtelen mélysége miatt a szélek leválnak, ami nem teszi lehetővé a megfelelő erőfeszítéssel történő meghúzást. Csatlakozók 16 mm-nél nagyobb keresztmetszettel rendelkező vezetékek csatlakoztatásához2 lehetőleg imbuszcsavarral kell rendelkezni. Ami a sorompó burkolatainak anyagát illeti, javasolhatjuk az ABS műanyag és a fluoreszkáló műanyagot. A bakelittestek túlságosan törékenyek, gyakran beépülnek a törésbe, főleg jelentős meghúzási erővel.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

A dugaszolható nyomó- és rugós csatlakozóelemek a legkevésbé problematikus terméktípusok, főleg annak a ténynek köszönhetően, hogy elsősorban kisméretű vezetékek csatlakoztatására készültek. Rugóblokkok esetén kívánatos a ház átlátszó hátsó része, amely lehetővé teszi a vezetőnek a ketrecbe történő rögzítésének megbízhatóságának felmérését. És természetesen mindig jobb, ha a névtelen kínai gyártók helyett inkább a többé-kevésbé ismert védjegyeket részesítjük előnyben..

A minőségi kapcsolatok létrehozásának szabályai

Bár a sorkapcsok használata nem igényli a dolgozók speciális képesítését, vannak még néhány alapvető beépítési szabályok. Mielőtt leírnánk azokat, megjegyezzük, hogy bármely terminál belső mechanizmusa szigorúan mechanikus modell, ezért a telepítést a termékfejlesztők által előírt módon kell elvégezni..

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

Mindenekelőtt felhívjuk a figyelmet arra, hogy az összes csatlakozót szigorúan hengeres alakú vezetőmagok összekötésére tervezték. Ez az oka annak, hogy a mag széleit óvatosan kiegyenlíteni kell a sztrippelés előtt, ezt követően egy speciális szerszámmal – sztriptíztel – kell eltávolítani a szigetelést. A plug-in sorkapcsok használatát illetően csak a mag helyes előkészítésére korlátozódhat.

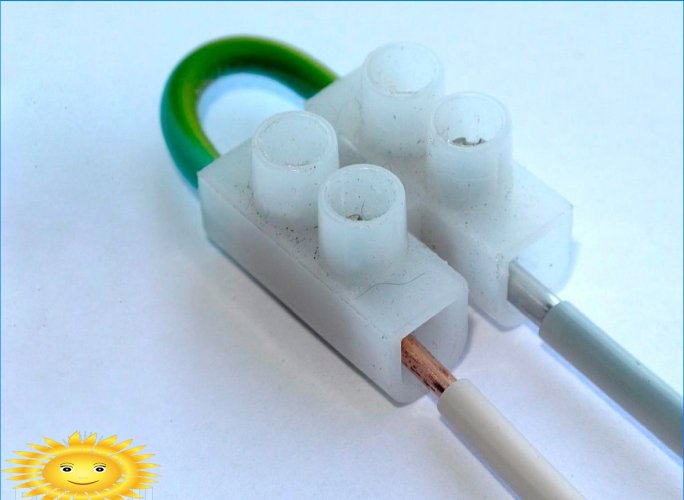

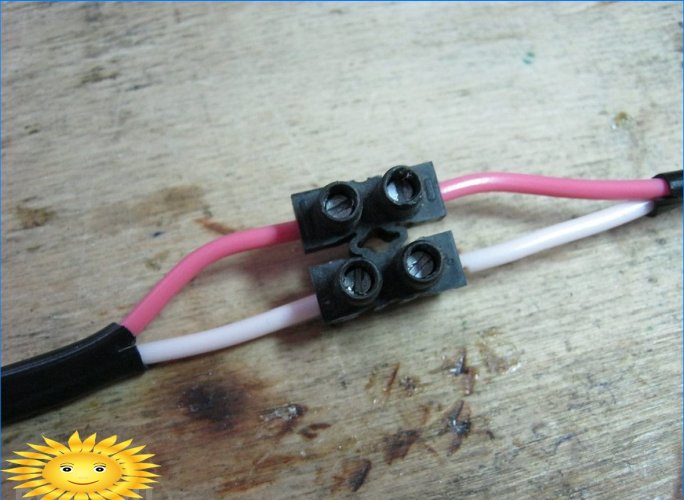

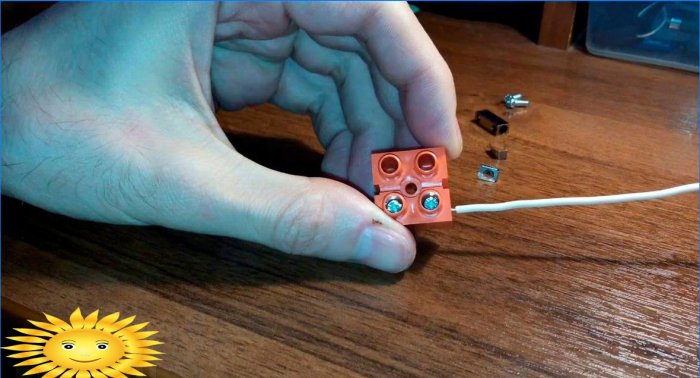

Az átvezető csavaros sorkapcsok specifikusabbak a használatban. A széles körben elterjedt nézettel ellentétben a két csavar jelenléte nem jelenti az egyes magok rögzítését. A tisztítást 1-2 mm mélyre kell végezni, mint a vezetőhüvely hossza. A csavarok kilazításakor a lecsupaszított végeket az ellenkező oldalakból a blokkba helyezik, és párhuzamosan helyezik el, majd meghúzzák. A vég típusú csavarvégződéseket csavarások krimpelésére tervezték, vagyis a magokat előre csavarták egy pigtailmal, ezután a csavar, a középső részbe bevágva, megakadályozza a csavarodás elfordulását maradék rugalmas erők hatására.

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

Az akadálykapcsok speciálisan előkészített felületekkel vannak ellátva. Nem szabad megtisztítani még újbóli felhasználás előtt. A csiszolóanyag mikroszkopikus karcolása jelentősen csökkenti az érintkezési felületet. Az oxidációs nyomakat csak szokásos radírral lehet eltávolítani. Ezenkívül a csavaros csatlakozók kivétel a mag előkészítése szempontjából. Ideális esetben a vezető széle gyűrűre van csavart, hogy megakadályozzák az alátét elfordulását. Eltérhet ettől a szabálytól, ha az erek a csavar alá vannak felcsavarozva, különböző oldalról. A sorompó blokkok esetében a meghúzási erő szabályozásának kérdése különös jelentőséggel bír, ezért kritikus összeköttetéseknél jobb nyomatékkal rendelkező csavarhúzót szerezni..

Sorkapcsok és sorkapcsok vezetékek csatlakoztatásához

A csavaros sorkapcsok elvileg nem sodrott vezetékek csatlakoztatására szolgálnak, de erre a célra felhasználhatók, feltéve hogy a vezető névleges terhelése lényegesen alacsonyabb, mint a megengedett. A magok végeit előzetesen perselyekkel kell megpréselni. Szigorúan tilos dugaszolt érintkezők használata az sodrott vezetékek csatlakoztatására, még akkor is, ha ezek krimpeltek.
