Padlófűtés magánházban: rajzok és beépítési szabályok

A cikk tartalma

• Csövek kiválasztása padlófűtéshez
• Keringés biztosítása
• Kollektor összeszerelés
• Hőmérséklet előkészítő egység
• Szigetelő és tároló réteg
• Telepítési árnyalatok

A folyékony hőhordozó elektromos padlófűtésétől eltérően, a fűtési rendszerbe történő integráláshoz összetettebb számításokat igényel. A rendszer élettartama és hatékonysága közvetlenül függ az anyag, a szerelvények, a telepítés és a fűtési rendszer helyes megválasztásától.

Csövek kiválasztása padlófűtéshez

A közhiedelemmel ellentétben a csövek választéka a hőcserélő padlóra történő felszereléséhez nem olyan széles. Összesen két lehetőség van: XLPE és réz. A speciális anyagok legnyilvánvalóbb előnyei a tartósság, deformációs ellenállás, alacsony lineáris tágulási együttható. A fő előnye azonban az oxigénzáró anyag, amely végső soron megakadályozza az üledék képződését a csövek belső felületén..

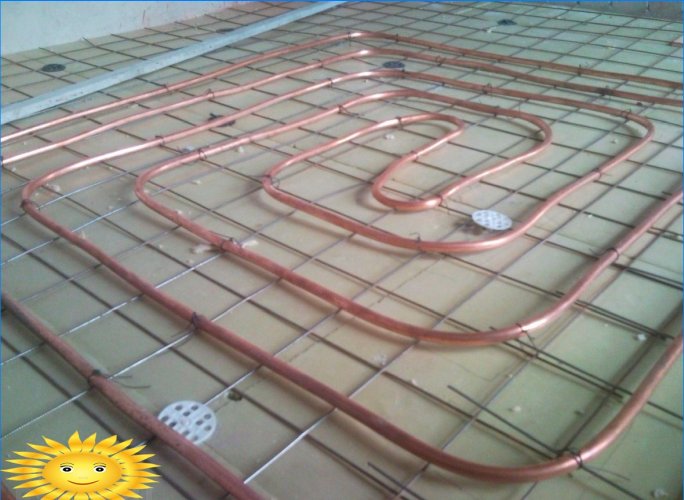

A réz felhasználásának jelentése a csövek magas hővezető képességében és a korrózióállóságban. Nyilvánvaló hátránya a telepítés bonyolultsága és a meghibásodás magas kockázata szilárd részecskék (homok) jelenlétében a hűtőfolyadékban. Bár a forrasztáshoz csak olcsó gázlámpa és fluxus szükséges, a tekercs megfelelő hajlítása kihívás. Ennek ellenére az a tény, hogy a rézcső több tíz fordulatát is elvégezheti, és egy olyan hiba, amely töréshez vezet, az egész szegmens visszautasítását vagy további forrasztás szükségességét eredményezi..

A polimer (polietilén) csövek magasabb hőtágulási együtthatóval rendelkeznek, emellett üzemi hőmérséklet feletti melegítéskor elveszítik szilárdsági tulajdonságaikat, azonban meleg padlóknál alapvetően a hűtőfolyadék nem melegszik fel 40 ° C felett. A könnyű telepítés nyilvánvaló plusz. Könnyen hajlítható és spirálba vagy tekercsbe illeszthető. A csövet 200 m-es tekercsekben szállítják, lehetővé téve a padlófűtés egyetlen csatlakozás nélküli telepítését a jövőbeli esztrich teljes mennyiségében. A legtöbb márkás polietilén cső speciális szerszámok használatát foglalja magában a préselés és hegesztés során.

Keringés biztosítása

A padlófűtéssel működő melegvíz fűtési rendszerek nem a gravitációs elv szerint működnek, és mindig illékonyak. Emiatt túlmelegedés történik: a cirkulációs és recirkulációs rendszer meghibásodása akár 70-80 ° C-ot is képes szolgáltatni, tehát a polimer csövek használatának megtakarításából származó pénzt legalább részben az automatizálás és a kiegészítő mechanizmusok fejlesztésére kell fordítani..

A csövekben lévő hűtőfolyadék áramlási sebességét a gyártó szigorúan szabályozza. Ennek a feladatnak a rendszer általános keringtetéséhez történő hozzárendelése azt jelenti, hogy növekszik a hibás működés kockázata. A kollektor egység elé egy kényszerkeringtető készüléket kell felszerelni, majd az egyes áramköröket úgy kell beállítani, hogy a kívánt áramlási sebességet beállítsák. Ez meghatározza az egyes körök maximális hurokhosszát és a hőmérsékleti különbséget annak elején és végén..

A víz szivattyúzására a rendszerben cirkulációs szivattyúkat használnak, amelyeket radiátoros fűtési rendszerekhez terveztek. A fúvókák átmérőjét annak a csőnek a szükséges átviteli sebessége határozza meg, amellyel a szivattyút csatlakoztatják a kollektorhoz. Az emelési magasságot (vagy a befecskendezési nyomást) a csövek gyártó által megadott, a különféle hurokkonfigurációk és hajlítási sugarak által megadott teljes hidrodinamikai ellenállása határozza meg. Minden csatlakozáshoz emelési magasság szükséges. Padlófűtési szivattyúk sebességszabályozása nem szükséges, azonban gyorsított cirkulációval a rendszer intenzívebb szivattyúzása lehetséges, hogy gyorsan átkerüljenek az üzemmódba.

Kollektor összeszerelés

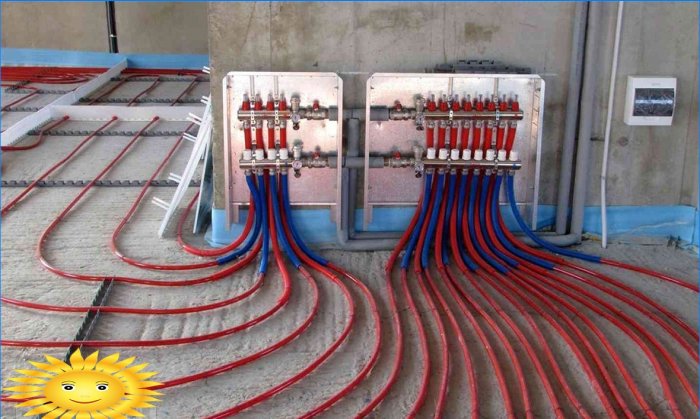

Ha egynél több ágot használ padlófűtésre, szét kell venni egy elosztóegység (fésű) jelenlétét. A kollektor önforrasztása, akár két hurok esetén is, nem fogja elérni a kívánt eredményt, szinte lehetetlen kiegyenlíteni a vonalakat egyenletes eloszlás és szelepszabályozók hiányában.

A kollektort az elágazások száma és az összteljesítmény alapján választják meg. Lényegében többcsatornás áramlásszabályozó. A karosszéria anyagai közül a rozsdamentes acél és a jó minőségű sárgaréz előnyös. Padlófűtéshez kétféle kollektor használható. Ha az áramkörök hosszában a különbség kevesebb, mint 20-30 méter, akkor a normál sárgaréz szelepek gömbcsapokkal használhatók. A hidrodinamikai ellenállás szélesebb körű elterjedéséhez speciális kollektorra van szükség, az áramlásszabályozókkal minden egyes ágon.

Felhívjuk figyelmét, hogy nem szükséges kettős (készlet + visszatérő) kollektor megvásárlása. Telepíthet egy kiváló minőségű keverőt áramlásmérőkkel a tápvezetékre, és egy olcsóbbat a szelep (nem gömb) szelepekkel a visszatérő oldalon. Külön érdemes figyelni arra, hogy milyen típusú csövekre tervezték az elosztóegységet. A legtöbb olcsó termék MP csövek csatlakoztatását jelenti, amelyek kevésbé alkalmasak meleg padlóra, ezért kevesebbet használnak. Polietilén áramköröknél jobb pénzt költeni megbízható és bevált REHAU kollektorokra, rézcsőrendszerekre – Valtec és APE. A rézcsöveknek az elosztócsonkhoz történő csatlakoztatása lángszórón és / vagy menetes csatlakozón keresztül javasolt; közvetlen forrasztás nem javasolt, mivel az ilyen csatlakozások alacsony karbantarthatóságot mutatnak.

Hőmérséklet előkészítő egység

Maga a kollektor nem a teljes gyűjtő. Összeszereléskor a keverőegység speciális szerelvényekkel van felszerelve, amelyek biztosítják a víz hőmérsékletének beállítását a rendszerbe való belépés előtt. A meleg és a hideg vizet is keverhetjük, ami alapvetően meghatározza a kétféle keverés fajtájának sajátosságait.

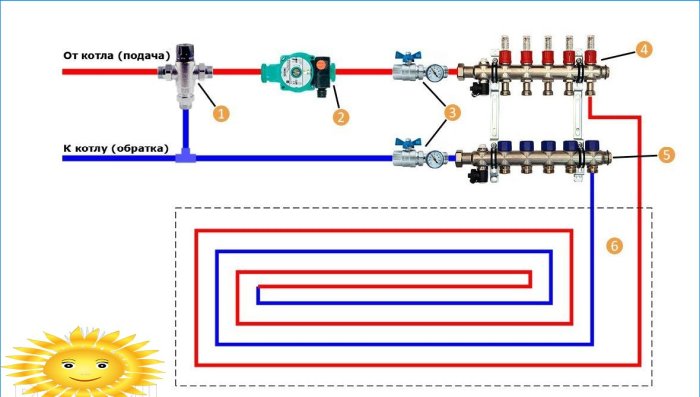

Egy egyszerű séma a meleg padló bekapcsolásához. 1 – háromutas szelep; 2 – cirkulációs szivattyú; 3 – gömbcsap hőmérővel; 4 – elosztócsatorna áramlásmérőkkel; 5 – visszacsapó elosztó vezérlőszelepekkel; 6 – a meleg padló kontúrja. A kör hőmérséklete manuálisan szabályozható, és nagymértékben függ a hűtőfolyadék hőmérséklettől a bemeneti nyílásnál.

Az első típus zárt keringetési ciklust alkalmaz, szükség esetén keverve a forró vizet egy háromutas szeleppel. A rendszer hátránya, hogy az automatizálás vagy szilárd tüzelésű kazánok üzemeltetése során fellépő működési zavarok esetén egyszerre nagy mennyiségű melegvíz-ellátást lehet biztosítani, ami negatívan befolyásolja a polimereket, valamint a helyiség padlóját és mikroklímáját. Ezért a melegvíz szivattyúzását elsősorban rézcsövekkel ellátott rendszerekben gyakorolják..

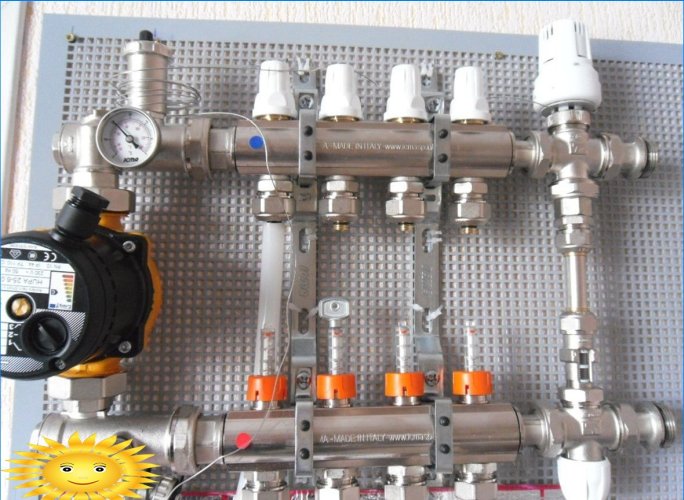

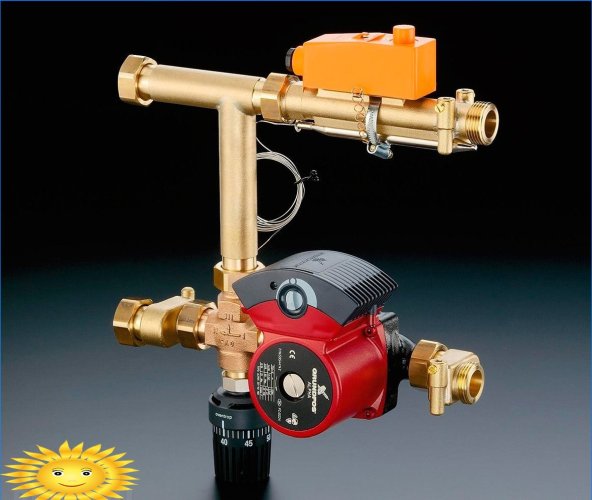

Kész keverőegység padlófűtéshez. A hőmérsékletet és a hűtőfolyadék keveredési fokát teljesen automatikusan hajtják végre

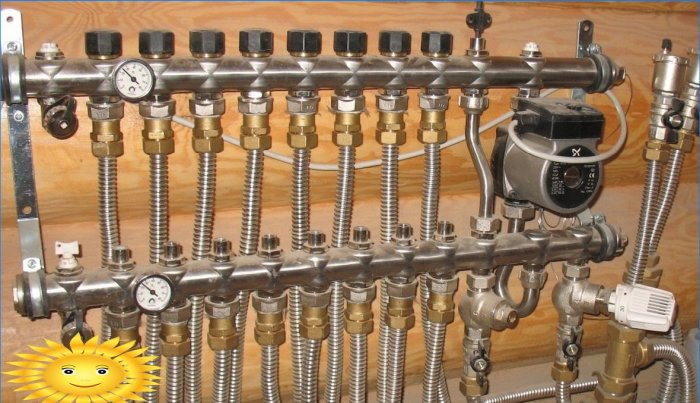

A polietilén köröknél a drágább kollektorok előnyösek, a hideg vizet keverve a visszatérőből a bejövő hőmérséklet csökkentése érdekében. Az ilyen keverőegységek bonyolultsága egy további keringető szivattyú jelenlétének köszönhető. A szabályozást vagy állítható kétirányú szeleppel, vagy egy elektronikus termosztáttal lehet végrehajtani, amely a szivattyúmotor fordulatszámát szabályozza. Ez utóbbi példa a pontosságért folytatott küzdelemre és a rendszer tehetetlenségének csökkentésére, egyébként nagyon sikeres. Az ilyen rendszerek azonban ingatagok..

Felmerül a kérdés, hogy elvegyük-e a kollektor szerelést. Természetesen a garancia rendelkezésre állása egyértelmű plusz, de nem mindig lehet megtalálni a szükséges hevederekkel és a csapok számával rendelkező modellt, ilyen esetben a készüléket magadnak kell összeszerelnie..

Szigetelő és tároló réteg

A vízmelegített padló süteménye a következő: polimer habszigetelés, fűtőcsövek és hőtároló esztrich alulról felfelé. A fő rétegek vastagságát és anyagait a rendszer működési paramétereinek megfelelően kell megválasztani.

A szigetelést úgy választják meg, hogy figyelembe veszi a tervezett fűtési hőmérsékletet, vagy pontosabban a meleg és az aljzat hőmérsékleti különbségét. Főként EPS vagy PPU lemezeket használnak, tompa élekkel. Ez az anyag eloszlatott terhelés alatt gyakorlatilag nem összenyomható, miközben a hőátadási ellenállás az egyik legnagyobb. A polimer szigetelésének hozzávetőleges vastagsága 35 mm, 30 ° C hőmérsékleti különbség esetén, majd 3 mm minden 5 ° C-on.

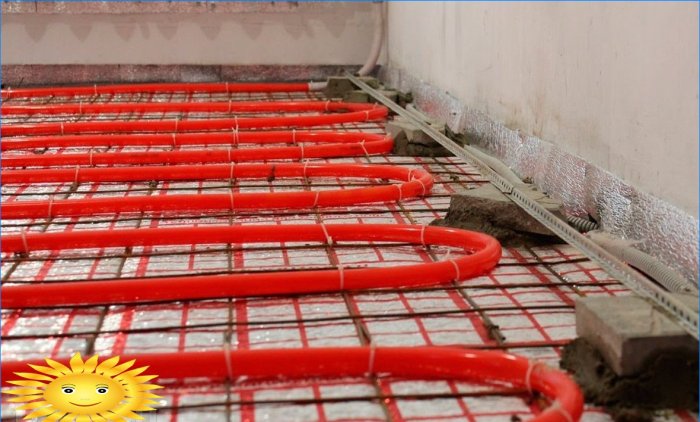

Meleg padló beépítésének módjai egy házban. A csövek rögzítésének és elosztásának három lehetőségét javasoljuk: A – Speciális rögzítő szőnyegek használata meleg padlókhoz. B – Beszerelés 10-es lépéssel megerősítő hálóra&nbs; cm műanyag kötés segítségével. C – Csövek fektetése az elõkészített csatornákba szigeteléssel, fényvisszaverõ sziták segítségével. Padlófűtés szerkezete: 1 – a padló betonja; 2 – szigetelés; 3 – lengéscsillapító szalag; 4 – beton esztrich; 5 – padlóburkolat; 6 – megerősítő háló.

A csövek sérülésektől való védelme mellett az esztrich szabályozza a fűtési rendszer tehetetlenségét és simítja a hőmérsékleti különbséget a közvetlenül a csövek fölött és a padlók közötti hőmérsékleti különbségek között. Ha a kazán ciklikus üzemmódban működik, akkor a fűtött beton hőt bocsát ki, akkor is, ha ideiglenesen nincs melegvízellátás. Véletlen túlmelegedés esetén a hőelnyelő esztrich a hőmérsékletet eltávolítja, kizárva a csöveket. Az esztrich átlagos vastagsága a szomszédos csövek közötti távolság 1 / 10–1 / 15. A vastagság növelésével a ritka csövekkel megszabadulhat a hő-zebrától. Természetesen növekszik az anyagok fogyasztás, a rendszer tehetetlensége és ideje elérve az üzemmódot.

Padlófűtés talajra történő felszerelésekor 15–20 cm-es ASG réteget kell önteni. A zúzott kő pótolható kiterjesztett agyaggal a további hőszigetelés érdekében. A szigetelt vázas padlókon a padlófűtés közvetlenül a vízszigetelő anyag tetejére helyezhető, amellyel az aljzatot lefedik, hogy elkerüljék a cementtej kiszivárgását az esztrichből. A legjobb esetben a csövek alatt 20-25 mm-es hőre vágható poliuretán hab vagy EPS réteg van elrendezve. Még egy ilyen vékony réteg is elegendő a padlótámasztó szerkezet által képviselt hideghidak kiküszöböléséhez, valamint az aljzat terhelésének elosztásához..

Telepítési árnyalatok

A padlófűtővíz telepítését az előre megtervezett terv szerint kell elvégezni. A kollektor telepítéséhez felszerelt helyet igényel, lehet kazánház vagy falon elrejtett rekesz. A közbenső fejlécek telepítésének indoka attól függ, hogy a megtakarítások elérték-e a központi elosztóegységből származó csövek bevezetésével összehasonlítva, és hogy a legnagyobb hurok hosszának ilyen megnövelése elfogadható-e. Ajánlatos a csöveket fűteni a fűtési zónákhoz olyan helyiségekben, ahol nincs szükség célzott padlófűtésre: raktárak, folyosók és mások.

A padlófűtés csöveit csak egy speciális szerelési rendszerhez kell rögzíteni. A perforált szalag vagy háló biztosítja a telepítési lépés pontos beállítását, a keverék megszilárdulása során a megbízható rögzítést és a hőmérsékleti oldathoz szükséges réseket.

A szerelési rendszer padlóra történő rögzítését a szigetelésen keresztül, jelentős nyomás nélkül hajtják végre. A csövek krimpeléséhez a szirmok hajlítása után kialakult lyukakba kell rögzíteni. Így a rögzítési pontok a fűtőelemekhez legközelebb vannak elhelyezve, ami kizárja a teljes rendszer lebegő, elmozdulását vagy felemelését beton öntéskor.
