A szellőzés és a kémény deflektorjai: DIY összeszerelési útmutató

A cikk tartalma

• A működés elve és az irányítóelemek típusai
• Miért van szüksége deflektorra?
• Mennyibe kerül a terelő
• Terelő saját kezűleg (Volpert-Grigorovich)
• A terelő méretének kiszámítása
• Munkafolyamat

A cikk leírja a különféle típusú terelőlemezeket, kialakításuk jellemzőit, működési elvét és a vontatási erősítők többi típusától való eltéréseket. Megmondjuk Önnek a telepítés szükségességéről, adunk egy táblázatot az árakkal, és lépésről lépésre megvizsgáljuk az önirányító saját kezű összeszerelését is..

A terelő egy olyan eszköz, amely optimalizálja a légáramot, hogy növelje a légvezeték vagy kémény tapadását. Szó szerint lefordítva terelőfal – reflektor, vezető eszköz. Ez teljes mértékben leírja annak funkcióját és célját..

A működés elve és az irányítóelemek típusai

A levegőáramot úgy irányítják, hogy alacsony nyomású területet hoz létre az eszköz alján. Amikor a levegő áramlik a terelő körül, egy „örvény” képződik az alsó részben, amely, áthaladva a falak által határolt teret, további tolóerőt hoz létre. Minél erősebb a légáram, annál erősebb a tolóerő a készüléken. Más szavakkal, az terelő a szeleket a csővezetékkel párhuzamosan irányítja, ami növeli a nyomást a nyomásesés miatt.

Ez a hatás a falak elhelyezkedésével lehetséges, amelyet az alapvető aerodinamikai számítás határoz meg. Jelenleg számos optimális arányú deflektor modellt dolgoztak ki kísérletileg..

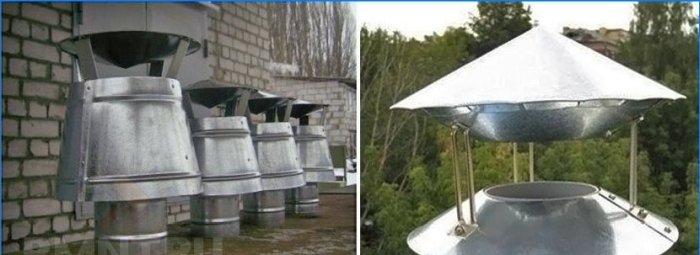

TSAGI– a Központi Aerohidrodinamikai Intézet fejlesztése. Zhukovsky. Ez az deflektor növeli a tapadást a hő- és légnyomás, valamint a nyomásesés miatt a tetőtől 2 m-re. Ez a kialakítás lehetővé teszi a vezetékbe rejtett beszerelést, ezért főleg szellőzőrendszerekhez használják (az égéstermékektől való tisztítás nehéz).

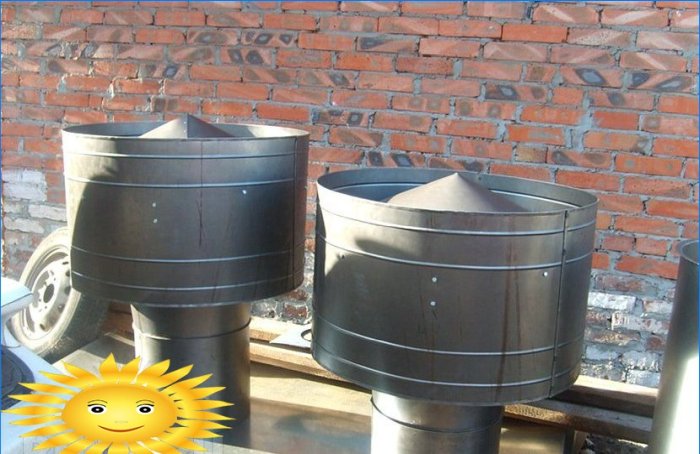

Khanzhenkov terelő.Ez egy kiegészítő fal a cső körül és egy „esőlemez”, amely szintén elszívóként szolgál. Ezt az esernyőt egy bizonyos távolságba meríti a kerületi fal.

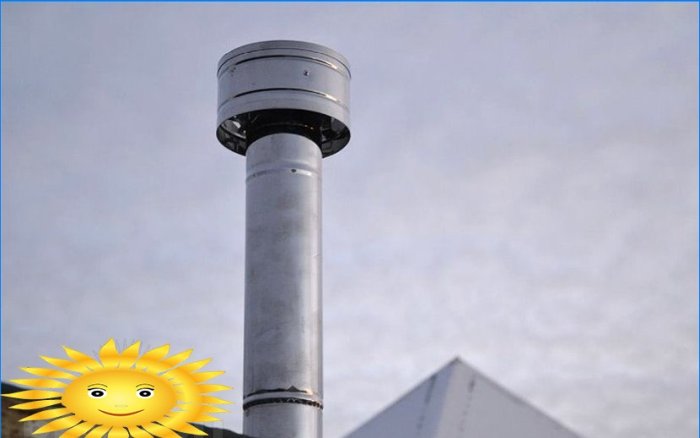

Volpert-Grigorovich irányító.Egyszerűbb kialakításban különbözik – két esernyő „tányérja” található a mellékelt fal fölött.

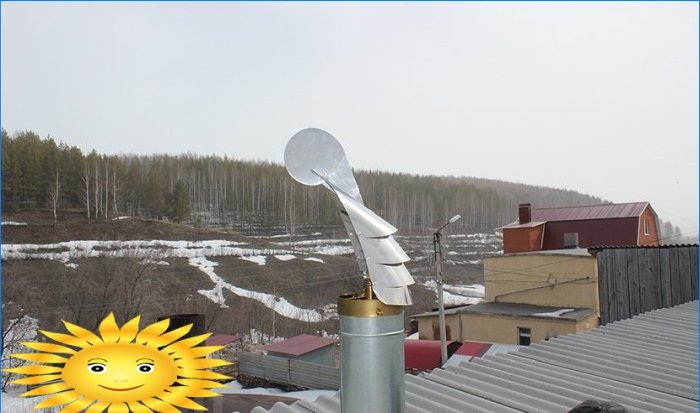

Forgó terelő(„Hood” vagy „Net”). Ez egy félkör alakú légcsaptelep, amely a csatorna belsejében felszerelt forgórúdhoz van csatlakoztatva. A szélterhelésnél turbulencia lép fel és növekszik a tolóerő. A szélkakas szerepe.

„Hood deflector” a videón

Ezen modellek mellett számtalan más kivitel is létezik, amelyek gyakran meghatározzák az osztályozást. Közül meg lehet különböztetni mind a modern változatokat a csapágyalapú kibővített spirállapátokkal (működés közben forognak), mind az egyszerű „esernyőfedőket” horganyzott acéldarabból, amelyek szintén növelik a tapadást.

Mivel a teljesítmény kiszámítása és a szellőzőrendszer-terelő kialakításának megválasztása a szakemberek feladata, figyelni fogunk a tűzhely és kandalló-kémények reflektorjaira.

Miért van szüksége deflektorra?

Legfontosabb célja mellett – az égéstermékek eltávolítása mellett – az irányítószárító további hasznos funkciókat is ellát:

1. A vonóerő jelentős növekedése. A huzat több oxigént vonz és ez pozitív hatással van a pirolízis kazánok és kemencék tüzelőanyag-fogyasztására – teljesen kimerül.
2. Oltó szikra. Ez a probléma ismert azoknak, akiknek rövid szilárd tüzelőanyag-reaktor * égésterméke van. A kéményből származó szikra – a forró forrás és az erős huzat jele – meggyulladhat. A terelő lehetővé teszi a szikra leállítását és biztonságos kiégését.
3. Védelem a légköri csapadék ellen. Elméletileg egy közönséges „esernyő” képes megbirkózni ezzel a feladattal, de az első két előnyt nem biztosítja.

* Reaktor – az a hely, ahol az égési reakció zajlik, kandalló, az égéstermékek forrása (tűzhely, kandalló, kályhás kályha, kazán stb.).

A kémény modernizálhatóságának minden gondolatát arra a kérdésre redukálják, hogy mit válasszanak: „esernyőt” vagy terelőt? Az első egyszerűsége nem adja meg a második hatását, de a terelő komplexitása az „esernyőhöz képest” sokan gondolkodik.

Mennyibe kerül a terelő

A szellőztető eszközöket a teljes rendszerrel együtt számolják. Egy adott modell terelők megvásárolhatók a kívánt csőátmérőhöz.

Asztal. Deflektor árak

Név	Modell	Acél típus	Csatorna átmérője, mm	Ár, cu e.
„Vent-Class” D-120	Khanzhenkov terelő	galvanizált	120	18
„Vent-Class” D-250	Khanzhenkov terelő	galvanizált	250	42
„StovesFireplaces” TsAGI-100	TsAGI terelő	galvanizált	száz	17
„Kályhak kandallók” TsAGI-220	TsAGI terelő	galvanizált	220	40
Turbovent „Stabil 120”	Volpert-Grigorovich	galvanizált	120	21
Turbovent „Stabil 260”	Volpert-Grigorovich	rozsdamentes acél	260	46
Turbovent „Dragon” Dr-150-CH-A	fordítás	rozsdamentes acél	150	száz
Turbovent „Dragon” Dr-200-CH-A	fordítás	rozsdamentes acél	200	115
Turbovent „Dragon” Dr-300-CH-A	fordítás	rozsdamentes acél	300	140

A terelőket gyakran kézműves műhelyekben és kis műhelyekben készítik (ebben az esetben a terméknek nincs külön neve és modellje). A vállalat munkájának minőségét jelzi a terméklevél, amely feltünteti az alkatrészek méretét, acélminőséget és egyéb részleteket.

Terelő saját kezűleg (Volpert-Grigorovich)

A háztartási kézművesek természetesen nem álltak félre és műhelyükben saját igényeiknek megfelelően állítottak készítőket. Ez jövedelmezőnek bizonyult – horganyzott lemez, szerszámok és fémhulladék esetén akár 40 dollárt takaríthat meg. e. az deflektor felszerelésekor.

A dolgozáshoz eszközre van szüksége:

1. Vonalzó, mérőszalag, jelölő, rajzkészlet.
2. Olló fém, kalapács, szegecselő vagy öncsavar számára 15 mm-es nyomóalátéttel.
3. Fúrjon fúrókkal.

Anyag:

1. Lemezek 0,3–0,5 mm (horganyzott, rozsdamentes acél, alumínium stb.).
2. Kapható fém merev rögzítéshez – hajcsavar, alumínium, szalag stb..

A terelő méretének kiszámítása

Ez a teljes munka legfontosabb lépése. A számítási képleteket származtattak és tesztelték a gyakorlatban egy szélcsatornában, és az aktuális paraméterhez – a D csatornaátmérőhöz – kötöttek.

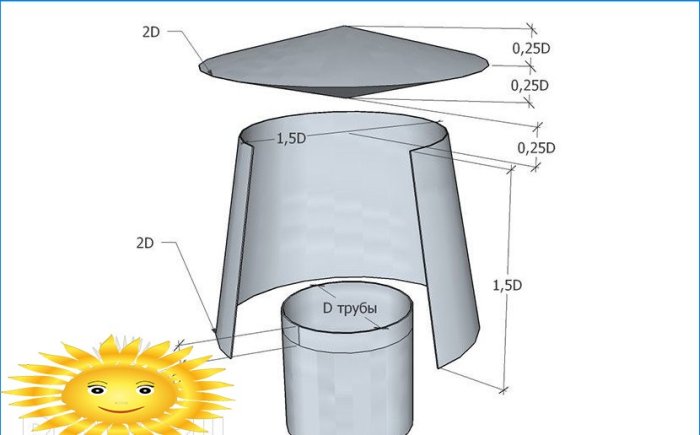

Ezeket az adatokat a táblázat tartalmazza, amelyek alapján kiszámolhat egy egyszerű terelőt bármilyen méretűre, a D csatornaátmérő alapján.

Index	D együttható
Alsó diffúzor átmérője	2
A diffúzor felső átmérője	1.5
A diffúzor magassága	1.5
Helyezze vissza a csövet a diffúzorba	0.15
Kúpmagasság	0.25
Esernyő magassága	0.25
Hátramenő kúpmagasság	0.25
Esernyő és diffúzor távolság	0.25

Munkafolyamat

Az összes számítás elvégzése után át kell helyezni a rajzokat a lapra, és kivágni a termék részleteit:

1. Vágjuk ollóval fém alkatrészekhez.
2. Tekerje fel a diffúzor házát és fúrja mindkét szélt. Ezután rögzítse ezt a tokot szegecsekkel.
3. Szegecselje meg a felső és az alsó kúpokat. A felső nagyobb lesz, mint az alsó, és széle felhasználható a „tányérok” egymáshoz történő rögzítéséhez. Ehhez vágja le és hajlítsa meg a lábakat (6 db.) A felső kúp szélén.
4. Az esernyő összeszerelése előtt ne felejtsük el felszerelni a csapokat az alsó kúpba a diffúzorra történő felszereléshez. Ha a lábakon rögzítik, akkor a szegecsekre kívülre is be lehet szerelni..
5. Az esernyőt csapok vagy alumínium lemezek segítségével rögzítheti a diffúzorhoz. Ha vannak csapok, akkor nekik kell csuklópántokat készíteni az irányító testén – járjon el a csap körül horganyzott csappantyúval, és tegyen be rajta rögzítő lyukakat.
6. Az eszköz összeszerelése után telepítjük. Ehhez a legjobb, ha eltávolítja a cső felső részét, felhelyezi a szerkezetet egy munkapadra, majd telepíti újra. Szerelési módszer – csapok vagy csapok.

Ne feledje, hogy a csatlakozásoknak megbízhatónak kell lenniük, mivel az irányítót jelentős szélterhelésnek kell kitéve.

A házi reflektornak nincs dekoratív értéke, de a felszerelésének előnyei nyilvánvalóak – megnövekedett tapadás 20-25% -kal, a tető védelme a szikrákkal szemben. Ezenkívül további 1,5–2 méter csőmagasságot vált fel. Bármelyik terelőt is választja, akkor érezheti a telepítés előnyeit a következő fűtési szezonban.
