Az optikai szintet sokan archaizmusnak tekintik, miközben az egyik legpontosabb eszköz a geodéziai kutatás keretében. Felülvizsgálatunkban kielégítjük a hétköznapi emberek érdeklődését egy sík geometriai módszerrel történő felhasználásának síkkonstrukciójára.
Két földmérő a mélység különböző szélén:
Szint (kiabál): Menj!
Reika: Chtooo?
Szint (még hangosabb): Menj!!!
Reika: Nem hallom!!!
Síkban (morgók): Siket édesség…
Reika (kiabál): Maga egy idióta!!!
A szintezés lényege és sajátosságai
A föld felszínének görbületét számos módon meg lehet határozni: a légköri nyomás legkisebb különbségével, teodolit vagy vízszint és más eszközök segítségével. A geometriai szintezést azonban a sokoldalúbb, leggyorsabb és legpontosabb módszernek tekintik: még az építkezésben alkalmazott műszaki szintek mérési hibája is csak 10 mm / km.
A szintezés lényege, hogy meghatározzuk a talajban lévő pontsorok magasságkülönbségét (magasságát) egy adott referenciaponthoz viszonyítva, amelyet építkezésben referenciaértéknek nevezünk. A virtuális sík meghatározása után megmérik a nulla pontot, amely a legtöbb esetben az épület első emeletének padlószintjén fekszik..
Alapvetően a szintezésben nincs különbség két külön pont kivételével. Egyrészt a partnerrel rendelkező földmérőnek képesnek kell lennie arra, hogy egy szintet és a személyzetet használja, ismeri a beállítási finomságokat és helyesen telepítse a vezérlőoszlopokat. Egy másik árnyalat abban rejlik, hogy a földön lehetnek olyan tárgyak, amelyek megakadályozzák a vizuális kapcsolatot a szint és a személyzet között. Ezért a szint telepítési helyét időszakosan át kell helyezni, meghatározva az idő-referenciaértékeket és beállítva számukra a magassági különbséget. De végül minden számítás a szokásos számtani módszerre vezet..
A referenciaérték és a kulcspontok meghatározása
Az építkezés geodéziai felmérése során a referenciaértéket a sík legalacsonyabb pontjára helyezik, amelyet vizuálisan vagy egy átfogó „lumbago” határoz meg. Ezen a helyen egy egyenes vágású hatalmas oszlop kerül a földbe, amelyre kényelmes a sín felszerelése.
A kulcspontok száma és elhelyezkedése a szintezési feladatoktól függ. Alapozó gödör előkészítésekor a pontokat a belső és külső sarkokra helyezik a jövőbeli szerkezet kontúrja mentén. Az ellenőrző pontok elhelyezésekor nem szükséges nagy pontosság, csak az fontos, hogy a tét helyén ne legyenek helyi ütések vagy gödrök..

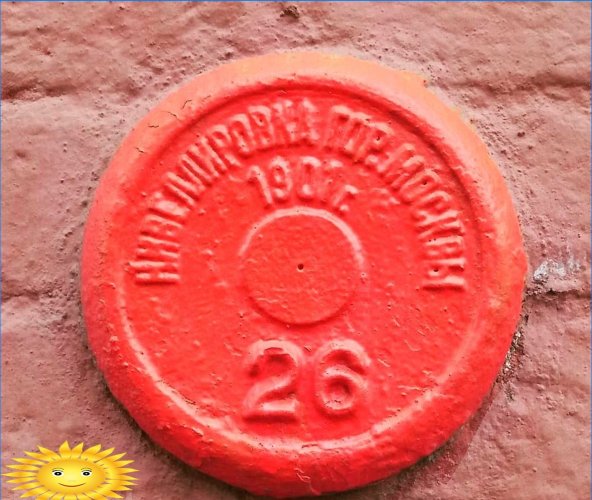

A település határain belül vannak speciális, mért és hivatalosan jóváhagyott referenciapontok, amelyek hivatkozhatnak rájuk az új építkezések mérésekor.
Az összes pontnak lehetőleg azonos távolságra kell lennie a szint építési helyétől és legalább 5 méterre van tőle. Ha egy kis területet kiegyenlít, akkor az összes pontot oldalról lőhet egy szinttel, vagy használhatja a hidrosztatikus szintet.
A látószög felszerelése és beállítása
Először állítsa be az állványt. Miután meglazította a csavarokat a teleszkópos lábak rögzítéséhez, az állványt úgy kell beállítani, hogy a felső platform a vízszintes síkban fekszik, itt mindenki „szemmel” történik. A lábakat be kell nyomni a laza talajba, nyomja a lábát az ütközőhöz, miközben a távolságnak azonosnak kell lennie. Állítsa be a lábak magasságát úgy, hogy az állvány feje mellkas szintjén legyen, majd húzza meg a csavarokat.
Az állvány felszerelésekor maga a szintet egy központi csavarral rögzíti. Két platformja van: az alsót az állványhoz csavarral vagy más módon rögzítik, az alsó három beállító csavarra támaszkodik. A csavarok által alkotott háromszög oldalain három hengeres, előre beállított üveg van. Egy csavarpár elforgatásával először meg kell győződnie arról, hogy a közöttük lévő buborék pontosan a jelek között van. Ezután a harmadik csavar elforgatásával két másik szintet állítanak be. A finombeállítás jelzőjele – egy kör alakú szint – a szint optikai csőjén helyezkedik el. Szüksége lehet a beállító csavarok kissé forgatására, hogy a buborék pontosan a kör alakú jelzésen belülre kerüljön. A szint készen áll a munkára.
A személyzet kiegyenlítése
Mielőtt elkezdené fényképezni a területet, jó lenne kitalálni, hogyan lehet navigálni a vasúton. Valójában mi ezek az érthetetlen „E” betűk, mi a fekete és a piros jel? A valóságban minden nagyon egyszerű..
A csíkot szegmensekre osztják, mindegyik 10 cm hosszú. Mindegyik szegmensben vannak fekete-fehér területek, mindegyik 1 cm hosszú. A külső három fekete területet oldalsó vonal egyesíti – ez az, hogy a szegmens közepét vizuálisan meg lehessen határozni. A számok azt jelzik, hogy a szegmensek melyik tíz centiméterén helyezkednek el, vagyis valójában a sín helyzetét a tízhez hozzáadott fehér és fekete szakaszok száma határozza meg..
De egy centiméter pontossága nyilvánvalóan nem elég. A helyzet az, hogy a sín hátoldalán egy szokásos milliméter-fokozat van, amelyet nem nagyon kényelmes használni nagy távolságra. Ezért a sínt tartó asszisztens a csúszkát beállíthatja a földmérő „fent” és „alul” parancsai alapján, majd az ujjain megmutatja a milliméter számot. Néhány szint szintén fel van szerelve metrikus ráccsal, amely szerint ezt az eltérést még könnyebb meghatározni..
Végül, a legérdekesebb kérdés: miért van a sín felső részén piros jelölések fordított sorrendben. A helyzet az, hogy a régi szinteknek nem volt kiegészítő lencséjük, és a földmérő fejjel lefelé látta a képet. De alig kell foglalkoznod az ilyen „dinoszauruszokkal”.
A pont magasságának mérése
A pont lövése előtt az asszisztensnek a lehető legközelebb kell helyeznie a személyzetet a vezérlőcsaphoz, óvatosan támaszkodva a szomszédos földre. A mérések során a személyzetet mozdulatlanul és szigorúan függőlegesen kell tartani, az illesztéshez vízvezeték vagy kerek buborék szint segítségével.
A szintet a sín felé kell fordítani úgy, hogy a rács függőleges tengelye pontosan a közepén helyezkedjen el. Ezt követően az optikai csavar elforgatásával úgy kell beállítania a kép élességét, hogy a rajta látható jelek jól láthatóak legyenek. Ezután módosítania kell a rácskijelző élességét a szemlencsén lévő gyűrű elforgatásával.
A többlet meghatározásához meg kell jelölni annak a szegmensnek a számát, amelyen a függőleges tengely található, majd kiszámítani, hogy hány teljes fekete-fehér intervallum legyen a szegmens kezdetétől a tengelyig. Ha hozzáadja ezt az értéket a szegmens száma után, akkor kapja meg a magasságot centiméterben. Ha nagyobb pontosságot igényel, vessző kerül a magasság után, akkor az asszisztens mozgatja a csúszkát úgy, hogy éle pontosan egybeesjen a vízszintes tengelyével, és átadja a további milliméterek számát, amelyet tizedes pont után ír.
Csúszka nélkül is megteheti. Ha a vízszintes tengely pontosan a fehér vagy fekete jel közepén helyezkedik el, adjon hozzá három millimétert, ha az alsó negyedben – egy vagy kettő, ha a felső negyedben – négy. Ez a vizuális meghatározás több mint elegendő az építéshez..
Naplózás és számítások
A szintezési folyamat során nagyszámú rekordot vezetünk. A földmérőnek kéznél kell lennie egy tervrajznak, amely vázlatosan ábrázolja azt az objektumot, amelynek építéséhez a szintezést végzik, valamint az ellenőrző tét helyét. Minden csapot számozni kell, és ezeket a jelöléseket külön táblába kell helyezni, amelyben feltüntetik a mért többletet.
Most magáról a többletről. Relatív és abszolút értékek, azaz a szint mérési síkjától és a referenciaértéketől függően. Például a referenciapont túllépése 145,2 cm, a kontroll pont 151 cm. Kivonva a pont túllépését a referenciapont túllépéséből, azt találjuk, hogy az abszolút túllépés -4,8 cm lesz, míg a mínuszjel világossá teszi, hogy az áram lent. Hasonló számításokat kell végezni az összes pontra.
A szintezés gyakorlati jelentése a tét azonos vízszintes síkban való megjelölése. Ehhez meg kell találni a legmagasabb pontot, ahol a legnagyobb pozitív többletérték van, és hozzá kell adni, például 20 cm-re. Az egyik csapból a másikba egy mérőszalagot használnak, hogy elhalasszák annak a túllépésnek az értékét, amelyhez hozzáadják az eltolás értékét – ugyanazt a 20 cm-t. A kapott jeleket földmunkák elvégzéséhez és az ásatások mélységének meghatározásához, vagy a kikötőkötél húzásához kell használni.
