Egy cső menete: dugók és szerszámok

A cikk tartalma



Gondoljuk meg, hogyan lehet a cső külső és belső meneteit megfelelő módon vágni a sajtoló blokkok és a matricák segítségével. A fémcsövek menetes illesztései erős és légmentes, valamint ellenállnak a jelentős nyomásnak. És ha a csöveket maga szerelte be, akkor menetfűzésre lesz szükség.

A munkához szerszámokra és anyagokra lesz szüksége:

  1. Vernier féknyereg – a csőátmérő pontos méréséhez.
  2. Vise – szilárd matricák vagy csapok használatakor.
  3. Gépi olaj vagy bármilyen kenőanyag.
  4. Rongyok vagy szivacs.
  5. Védőfelszerelés – szemüveg, kesztyű.

Egy szál menet megcsavarására szolgáló eszköz, az adott feladattól függően (szilárd vagy csúszó szerszámok, elektromos csatlakozók, racsnis tartók vagy csapok).

Felkészülés a munkára

Először vegye fel, és ha szükséges, vágja le a megfelelő csődarabot darálóval vagy fémből készült fűrészgéppel. Vágáskor ellenőriznie kell, hogy a vágás szigorúan merőleges-e a falak síkjára.

Cső szakasz

Közvetlenül a szál vágása előtt tisztítsa meg a cső felületét rozsdától vagy régi festéktől és más idegen lerakódásoktól csiszolópapírral és egy reszelővel. Ezenkívül a cső végét egy reszelővel le kell öntözni, hogy a menet könnyebb legyen. Most menjünk tovább a menetkészítéshez.

A cső előkészítése a menethez

Súlyosabb menet a menetben:

  • a cső átmérője nem egyezik a menet átmérőjével;
  • helytelenül központosított, rozsdás vagy tompa szerszám használata;
  • a szerszám és a cső kenése nélkül történő munka repedésekhez vagy a menetek megszakadásához vezet;
  • a túlzott fizikai erőfeszítések, amelyek a munkaképesség hiányának következményeként vezetnek, megszakadnak.

A külső menetek vágása szilárd szerszámmal

Az egyrészes matricákat gyakran használják a külső menetek vágására a csöveken. Edzett anyák, belső vágóélekkel. Ez az eszköz 52 mm átmérőjű szálak vágására alkalmas..

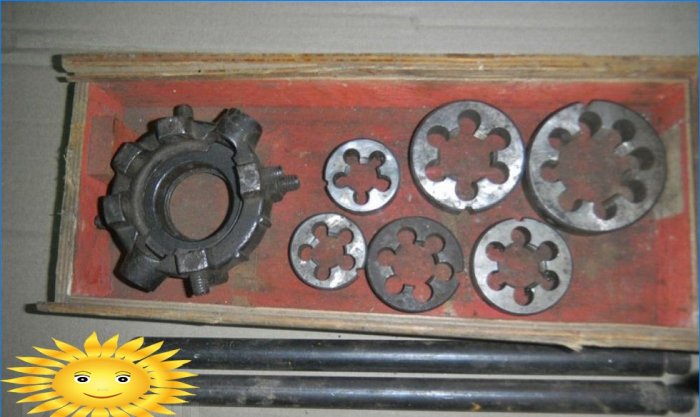

Csőhengerek készlet kosártartóval

Olcsó, jó merevséggel és a munka pontosságával jellemezhető, de nem tart sokáig, mivel gyorsan elhasználódik. A szerszámok kezelése némi tapasztalatot igényel, ezért a szerszám és a cső sérülésének elkerülése érdekében tanácsos egy csőszakaszon gyakorolni.

A szilárd lemezzel történő munkavégzés a következő. Mindenekelőtt ki kell választania a megfelelő átmérőjű szerszámot egy féknyereg segítségével. A szerszámot behelyezik a tartóba, majd csavarokkal rögzítik. Ellenőrizze, hogy a szerszám megfelelően van-e rögzítve, különben a menet kiegyenlíthetetlenné válhat..

A csövet szorítóval rögzítik, vagy bármilyen módon függőleges helyzetben rögzítik. A cső felületére, valamint a szerszámvágókra zsírt vagy olajat alkalmaznak. A kenést üzem közben többször kell elvégezni..

A cső menetes menete

A közvetlen menetezést a cső tengelyének irányára merőlegesen merőleges síkban hajtják végre, az óramutató járásával megegyező irányban. Ha eltérés történik, a menetek levágódnak, vagy a vágási átmérő megváltozik. Több fordulat elvégzése után a forgácsot a forgács eltávolításához időszakonként ellenkező irányba kell forgatni. Ezt követően a vágás folytatódik..

A munkát simán és rángatózás nélkül kell elvégezni. A kiváló minőségű fonal vágásához először egy durva szerszámmal kell meghajtania, és csak utána kell használni. Nem kell hosszú ideig vágnia – a 10 mm-es menethossz elegendő, ami a háztartási csővezeték-hálózatok többségének általános mutatója. A szerszám használata után a zsírt el kell távolítani a cső és a szerszámok felületéről. Egy rongy segítségével a kezelt területeket megtisztítják a forgácsoktól.

Vágott szál

Problémák merülhetnek fel a rozsdamentes acélcsövekkel történő munkavégzés során, mivel ebben az esetben a fém meglehetősen kemény. Az ilyen csövek meneteinek vágásához ki kell választania egy szerszámot a megfelelő acélból – például a P18F2 jelöléssel. Lágyabb acélból készült sajtolóeszközök használata esetén a szerszám reménytelenül megsérül..

Préslemezek felhordása

Az egyrészes sajtolószerszámokkal ellentétben a sajtolólemezek két csúszó részből állnak, amelyek a tartókeretben vannak rögzítve. A menet átmérője állítható. A szerszámgépek előnye a kapott szál tisztasága és megnövekedett szerkezeti szilárdsága.

Forgácsoló szerszámokkal történő munkavégzéskor kevesebb erőfeszítésre van szükség, mint a hagyományos sajtolószerszámok használatakor; egyes módosításoknál nincs szükség csavarok használatára. A matricák speciális vezetőkkel rendelkeznek, amelyek egyszerűsítik a munkafolyamatot és megakadályozzák a szilárd szerszámmal történő menetvágáshoz jellemző torzulásokat.

Kézi szerszám a szálak vágásához

A munka megkönnyítése érdekében a kluppeket racskákkal lehet felszerelni. A racsnis kerék a fejek alján helyezkedik el az ilyen szerszámok cserélhető préseléséhez. A kerék forgatásakor a fej forog. A megsemmisítőkkel ellátott rendszerek hátrányai közé tartozik a magasabb költségek, mint a szilárd meghajlások, valamint a jelentős súlyuk.

A műveletsor egy préslemez használatakor:

  1. Rögzítse a csövet a bilincsbe, miközben annak kiálló része rövid legyen, mivel a hosszú szakasz meghajolhat vágáskor.
  2. Helyezze a szerszámot a tartóba, és a cső végét a vezetőbe.
  3. Kenje meg a csövet és a szerszámot.
  4. Vágja le a csövet a szerszám forgatásával. Időszakosan forgassa el az óramutató járásával ellentétes irányban, hogy a hornyok felszabaduljanak a daraboktól.

Kézi csőmenet

Egy drágább, de ugyanakkor meglehetősen kényelmes megoldás az elektromos huzat. A gazdasági megvalósíthatóság szempontjából azonban egy ilyen szerszám megvásárlására csak akkor van szükség, ha a csöveket gyakran menetelik.

Az Electroklupp elektromos motorral működik. Általános szabály, hogy a szerszám kiváló minőségű szerszám acélból készül. A menetcsavarokat cserélhető fejbe kell felszerelni. Az ilyen típusú Klupp lehetővé teszi a szálak rendkívül gyors és hatékony vágását.

Elektromos menet meghal

Hogyan kell dolgozni egy elektro-tokkal:

  1. A megfelelő vágófejet kiválasztják és rögzítik a szerszám meghajtójában.
  2. A csövet egy speciális bilincsbe rögzítik és tartóval meghúzzák. A bilincs rögzítve van az elektrodugó testén.
  3. A matricák és a csövek érintkezési zónáit kenőanyaggal kezelik.
  4. A Start gomb megnyomása után a szálak másodpercekben levágódnak.

Hogyan készítsünk belső menetet?

Ha belső menet szükséges a csőben, csapot kell használni – a megfelelő átmérőjű csavart vágóélekkel és forgácsokra a forgácsokra. A csavar farokát rögzítik a csavarkulcsban.

Cső kúpos csap

A munka elvégzéséhez elég két csap – durva és befejező. A durva csap használata lehetővé teszi az anyag kb. 70% -ának a menet mélységében történő feldolgozását, a maradékot a befejező csappal kell elvégezni. Ennek ellenére bizonyos esetekben a szerszámkészletet növelni kell – a titáncsövekkel történő munkához akár öt csapra is szükség van.

Egy adott csapot megválasztják a cső belső üregének átmérőjének megmérése után. A falból kiálló szakasz hosszának több milliméterrel hosszabbnak kell lennie, mint a vágott szakasznak. Vágást csak kenőanyaggal szabad végezni. A munkaterületet meg kell tisztítani az idegen részecskéktől és a lerakódásoktól.

Belső menet egy csőben

A csapnak a lyukba történő felszerelése után ellenőrizni kell a helyzet szigorú igazítását a cső tengelyéhez. Ha ez rendben van, elkezdheti vágni a csövet. A menetfúvást közvetlenül ugyanúgy hajtják végre, mint egy szerszámmal.
