Otthoni műhely: DIY chip elszívás

A cikk tartalma

• Miért olyan fontos a por elszívó rendszer?
• Általános konfiguráció
• Hogyan válasszuk ki a légszivattyút?
• Csővezeték és rugalmas vezetékek
• Szűrőrendszerek
• Fogók és egyéb kiegészítők

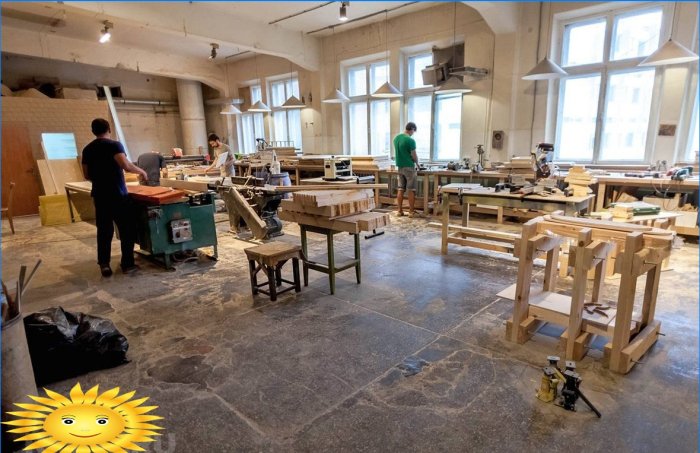

A famegmunkálóiparban a por- és forgácseltávolító rendszer a műhelyek általános műszaki felszerelésének szerves része, ezért számításba kell venni, megtervezni és telepíteni kell a meghatározott szabályok szerint..

Miért olyan fontos a por elszívó rendszer?

Az ácsfeldolgozás mindig összekapcsolódik az oldalsó anyag bőséges kialakulásával. Nem lenne túlzás, ha a kibocsátott por és forgácsmennyiséget gondolkodásnak nevezzük, mivel a famegmunkáló műhelyekben a por felfüggesztése valódi csapás, amelyet mind az otthoni, mind a profi kézművesek változó sikerrel küzdenek..

De mi valójában a fahulladék-ártalmatlanítás szükségessége és összetettsége? Ezeket számos tényező kombinációja képviseli, amelyek mindegyike meglehetősen specifikus problémák megoldását igényli:

• 1. probléma: a hulladéktermékek kis tömege. A fémmegmunkáló iparágtól eltérően, és még a polimer anyagokkal történő munkavégzésnél is, a faforgács és a por nagyon könnyű, lassan lerakódnak a gravitáció hatására, és emellett a részecskék rendkívül rosszul kapcsolódnak egymáshoz a statikus elektromosság miatt.
• 2. probléma: a technológiai folyamat összetettsége. Még egy szerény asztalos műhelyben is lenyűgöző lista a feldolgozó berendezésekről: gyalu, vastagságú gyalu, fűrész, maró- és köszörűgép – minden technológiai egység forgács és por forrásaként szolgál. Ilyen változatosság esetén rendkívül nehéz egy aspirációs rendszert megszervezni..
• 3. probléma: a hulladékfrakciók sokfélesége. A feldolgozás során forgács, durva és apró forgács, fűrészpor, por és por képződhet. Nehéz elképzelni egy szűrőrendszert, amelynek minden szakaszában megmaradnak egy bizonyos méretű részecskék, miközben egy univerzális szűrő létrehozása még kevésbé valószínű kilátás..
• 4. probléma: A feldolgozás minőségére gyakorolt ​​hatás. Mind a forgács, mind a mikroszkopikus por felépülhet a vágóéleken, vagy tapadhat az alkatrész felületéhez. Mindez negatívan befolyásolja a felület tisztaságát, ráadásul növekszik a berendezés funkcionális egységeinek szennyeződésének valószínűsége..
• 5. probléma: A melléktermékek feldolgozásának veszélye. Egyáltalán nem arról van szó, hogy hatalmas mennyiségű por rakódik le a szerszámokra és anyagokra, vagy károsítja a légzőrendszert. És még abban sem, hogy a gyúlékony részecskék bősége negatív tényező a tűzbiztonságban. A famegmunkáló műhelyekben a robbanások valóban katasztrofálisak, mivel a finom éghető részecskék levegőben történő szuszpenziója csak aeroszol típusú robbanóanyag, pusztulási képességében hasonló a levegő-gáz keverékhez. Nem viccelek.

A fentiekből levont következtetés az, hogy a famegmunkáló ipar bármely tárgyát por- és forgácseltávolító rendszerrel kell felszerelni, és kívánatos, hogy egy ilyen rendszer végrehajtását profi szinten végezzék el..

Általános konfiguráció

Általában kétféle aspirációs rendszer különböztethető meg. Az első a helyi szűrő komplexek, amelyeket a telepített feldolgozó berendezés minden egyes egységével kiegészítenek. A helyi létesítmények előnyei leginkább akkor nyilvánvalóak, ha a felszerelés jelentős távolságra helyezkedik el tágas területeken. Nincs szükség főcsatornák elhelyezésére, nincs szükség megnövelt teljesítményű levegőszivattyú-egység megszervezésére. Ugyanakkor nyilvánvaló előnye van az energiamegtakarításnak, mivel a helyi szűrőegység csak akkor működik, ha a berendezés egy bizonyos része érintett..

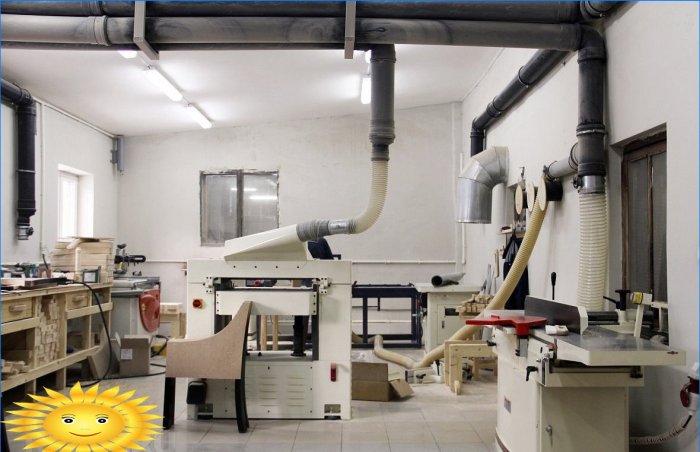

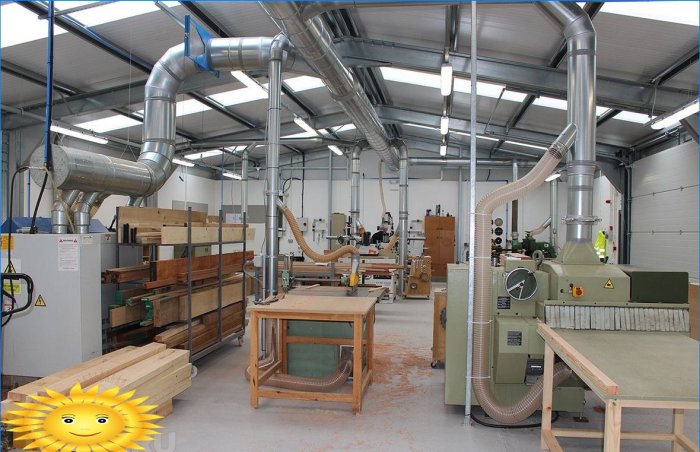

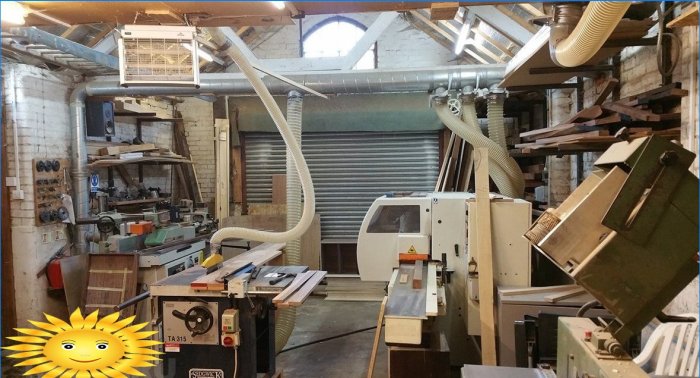

A központosított forgács- és portisztító rendszerek szintén nem élvezhetik előnyöket. A legelőnyösebben zsúfolt műhelyekben használható, ahol korlátozott a hely és a felszerelés elrendezése a lehető legkisebb. Minden egyes feldolgozó berendezést egy fő kipufogóköteghez csatlakoztatnak, amely szinte az egész műhely működési ideje alatt működik, legalábbis ha legalább az egyik gép érintett. A központosított szívórendszerek előnyei nyilvánvalóan nagy termelési munkaterheléssel járnak, de ez a megközelítés megköveteli a technológiai folyamat magas színvonalú megszervezését. Meg kell jegyezni, hogy a famegmunkálási melléktermékek eltávolításának általános rendszere kevesebb beruházást igényel a szervezetben, de a felhasználási folyamat során jelentősebb költségeket von maga után..

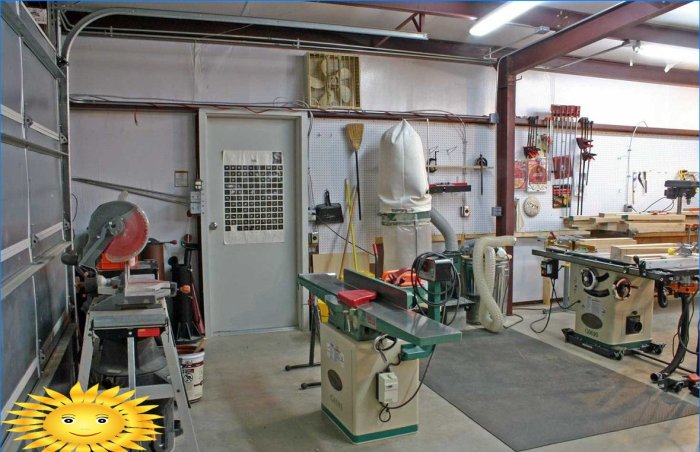

Ugyanakkor a hibrid rendszerek szervezése nem tilos. Például a komplexum leginkább érintett részei, például egy körfűrész, vastagságmérő, marógép és mások, hasonlóak lehetnek kombinálva egy közös porleválasztó rendszerrel. Ugyanakkor azoknak a gépeknek, amelyeket időről időre használnak, például őrlőket vagy dobcsiszolókat, saját helyi szűrőegységeik vannak. A kulcsfontosságú szabály a következő: a forgács és a por eltávolítására szolgáló rendszer megszervezésének kérdését előtérbe kell helyezni egy zárt famegmunkáló műhely létrehozásakor, és gondosan mérlegelni kell a felszerelés elhelyezésére és a technológiai ciklus jóváhagyására vonatkozó végső döntés előtt..

Hogyan válasszuk ki a légszivattyút?

A teljes szívórendszer szíve a légszivattyú. Függetlenül attól, hogy a rendszer lokális vagy központosított – hatékonysága teljes mértékben függ a csomópont teljesítményétől. Különféle lehetőségeket kínálhat: ipari porszívót, egy vagy több csatornalapátos ventilátort vagy egy centrifugálást.

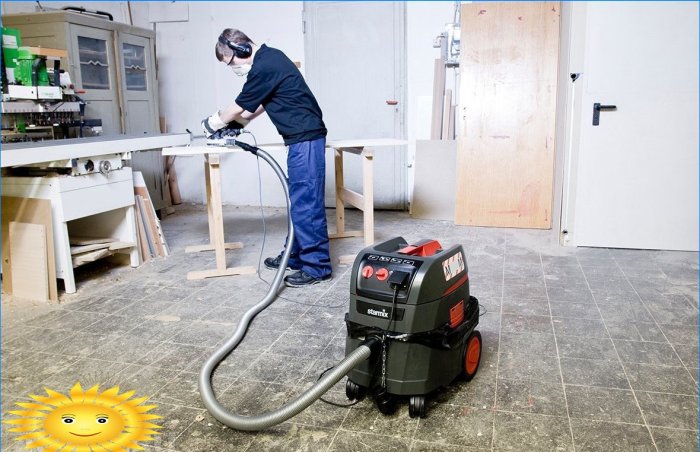

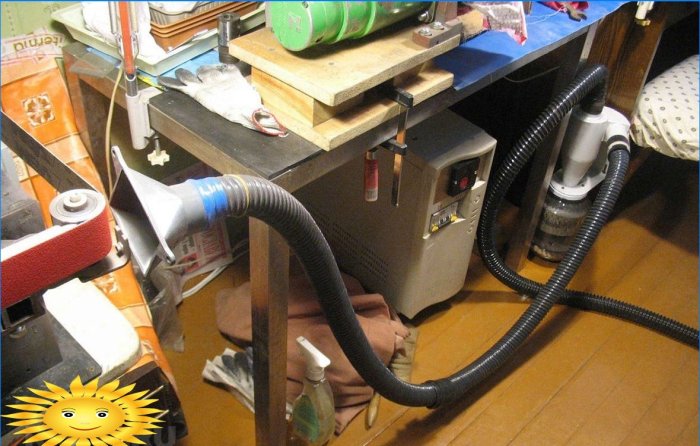

Az otthoni műhelyekben a szívórendszer központi egységeként általában porszívókat használnak. Ez egyszerűen magyarázható: egyrészt az ilyen berendezések teljesítménye gyakran elég, jó, másrészt maga a porszívó felhasználható a műhely tisztítására, vagy a munkahely és az eszközök gyors megtisztítására. Ilyen célokra mind ipari (építőipari) porszívók, mind 2–2,5 kW feletti háztartási villamos készülékek sikeresen felhasználhatók. Meg kell jegyezni, hogy nagy a különbség a porszívó és a forgácsszívó között, de ezt a témát egy kicsit később tárgyaljuk..

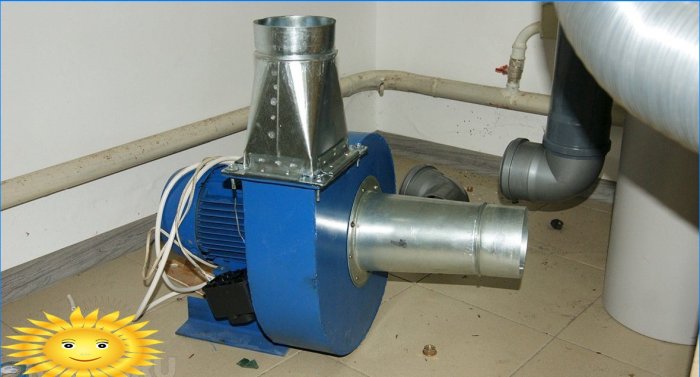

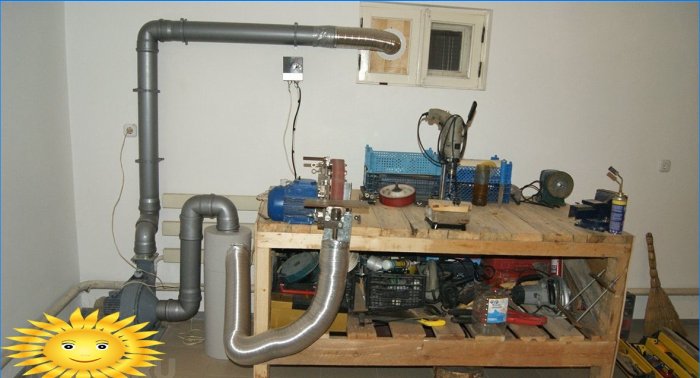

Egy másik típusú szívórendszer nagy teljesítményű légcsatorna ventilátorok használatát foglalja magában. Valójában ez a lehetőség arra utal, hogy megpróbálják berendezéseket nem jellemző célokra adaptálni, mindazonáltal az ilyen projekteknek joguk van az élethez, sőt, ezeket sikeresen használják otthoni és kis gyártóműhelyekben. Emlékeztetni kell arra, hogy az inline lapátventilátorok rendkívül érzékenyek a szivattyúzott levegőáramban lévő szilárd részecskék jelenlétére, ezért ezeket mindig a tisztítási ciklus végére telepítik, vagyis az ilyen levegőszivattyú már tisztított levegőt pumpál, míg a rendszer összes eleme vákuum üzemmódban működik. de nem pumpálunk.

A modern porszívók és forgácscsillapítók összehasonlításakor jobb a szivattyúegység legfontosabb paramétereiről beszélni. Összesen három ilyen paraméter létezik: energiafogyasztás, a szállított levegő mennyisége vagy egyszerűen a termelékenység, valamint a létrehozott vákuum. A műszaki részletekbe való betekintés nélkül a porszívót úgy tervezték, hogy lerombolja a részecskéket a felületről, miközben a forgácsszívás a munkadarab alatt kibocsátott levegőben lévő részecskék befogására összpontosít, legyen az maró, fűrészlap vagy csiszolószalag. A forgácsszívó eszköz egyéb előnyei között ki kell emelni a lenyűgöző térfogatú gyűjtőzsák jelenlétét, valamint a szétválasztó egység, azaz egy ciklon elválasztó jelenlétének igénytelenségét a rendszerben. Ugyanakkor a centrifugális ventilátorok, amelyeket a forgácselszívók túlnyomó többségében használnak, nagymértékben veszítenek a teljesítményükben, ha a csőrendszer szakaszának szűkítése van. A porszívók viszont egy általános szívórendszer részeként megkövetelik a jelenleg nem használt berendezések kimeneteinek zavarását. Ezért a porszívókon alapuló rendszereket a legjobban egyidejűleg kézi szerszámokkal vagy például csiszológépekkel kell használni, ahol a megfogási területet a lehető legközelebb kell elhelyezni a feldolgozási területhez a finom por leghatékonyabb eltávolításához, amely a legveszélyesebb. A centrifugális ventilátorok viszont különösen akkor hasznosak, mert képesek még a durva szemcsék magas tartalmával is levegőt szivattyúzni, mivel a „csiga” motor az áramláson kívül található.

Csővezeték és rugalmas vezetékek

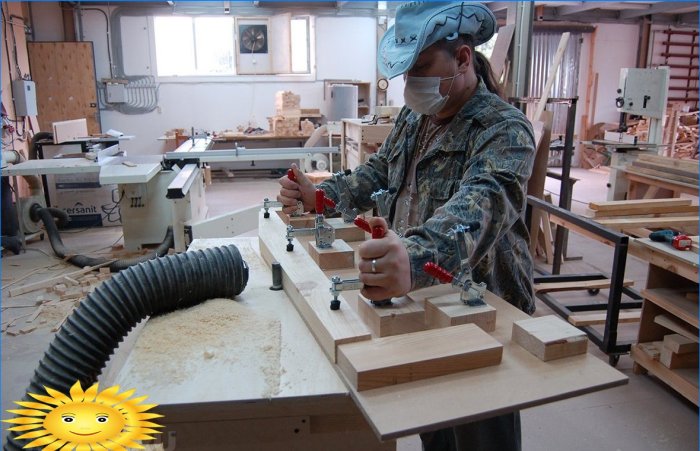

Mind a központosított, mind a helyi szívórendszerekhez csatlakozni kell a csővezetékekhez, amelyeken keresztül a hulladék a gyűjtő zónából a szűrőegységbe kerül. A csővezeték-rendszer beszerelésére alkalmas anyagok listája nagyon széles.

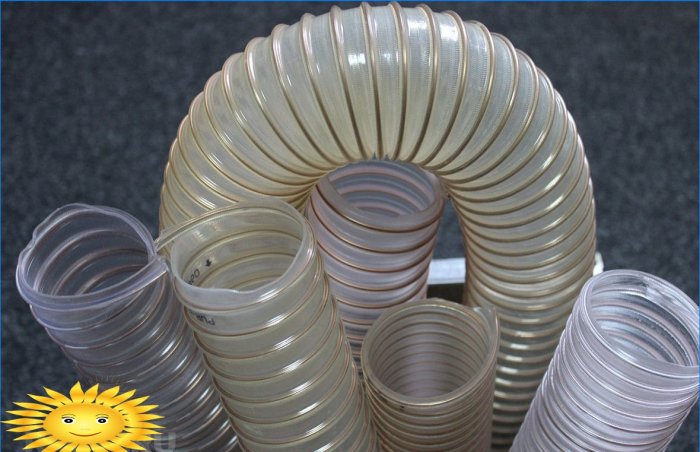

Kezdetben a rugalmas szellőzőcsatornák a legnagyobb érdeklődés. Polietilén vagy poliuretán héjból állnak, spirál megerősítő zsinórral megerősítve. A rugalmas csővezetékeket annyira széles körben használják, hogy könnyen telepíthetők, olcsók, nincs szükség forgatható szerelvények használatára és a rendszer konfigurációjának gyors megváltoztatására. A rugalmas csatornák egyik legfontosabb előnye az oszlop sima fordulása, amely csökkenti a teljes aerodinamikai ellenállást..

A rugalmas csöveknek azonban nincs hátránya. Nem szabad elfelejtenünk, hogy a csatorna belsejében meglehetősen erős vákuum van, különösen, ha a rendszert erős levegőszivattyúhoz csatlakoztatjuk. Ha az elszívórendszer legtöbb kimenete le van dugva, a csővezeték egyszerűen összeomlik, az ilyen esetek egyáltalán nem ritkák. Ezenkívül alacsony mechanikai szilárdságuk miatt a csatornákat nem ajánlott a padlóra fektetni vagy olyan helyekre, ahol sérülhetnek. A hullámosított tömlők leginkább költségvetési képviselőinek belső bordázott felülete van, ezért amikor az elszívórendszer működik, a csővezeték meglehetősen észrevehetően sípolni kezdi, miközben a légáram ellenállása növekszik. Szintén nagyon gyakori, hogy a statikus töltés felhalmozódása miatt tapadnak a por falához..

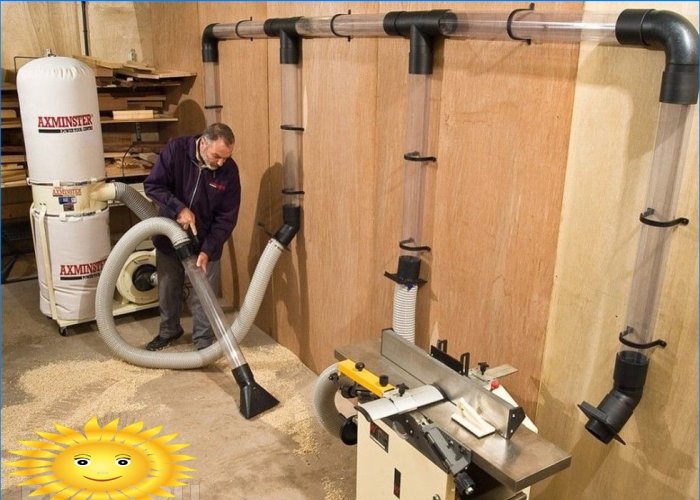

A merev csővezetékek előnyei és hátrányai pontosan ellentétesek. Igen, ebben az esetben megbízható rögzítőrendszerre van szükség, több csatlakozás lesz, azonban a csövek belső sima felülete miatt az eltömődések, a nedves forgácsok tapadása és az áramlási sebesség csökkenése ezekben nem fordul elő. Emlékeztetni kell azonban arra, hogy a merev acél költségei szempontjából lényegesen többet fizetnek, mint a rugalmas acélok, emellett az elszívórendszerhez csatlakoztatott berendezések immobilizáltak maradnak. Tekintettel az utóbbira, gyakran alkalmazzák a merev és rugalmas csővezetékek kombinációját: egy kerek vagy négyzet alakú keresztmetszetű fém- vagy PVC-csövekből származó porleválasztó rendszert fektetnek a mennyezet mentén, majd speciális ágszerelvényekkel átmenetet vezetnek hullámosított tömlőkbe a berendezések csatlakoztatására.

Szűrőrendszerek

Az elszívórendszer legfontosabb funkcionális eleme a légszivattyú után az egység a feldolgozási melléktermékek szűrésére, abszorpciójára és ártalmatlanítására. Ebben a tekintetben meglehetõsen sokféle variáció van, de csak néhány alkalmas otthoni mühelyhez..

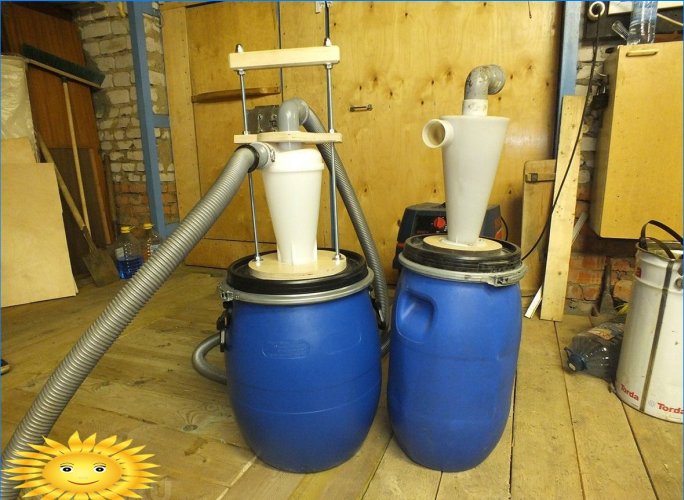

Az első és legfontosabb elem az elválasztó szűrő, más néven ciklon. Fő célja a legnagyobb fragmentumok – például forgács és forgács – elválasztása, hogy csak a kis részecskék szuszpenziója kerüljön be a további tisztítási ciklusba. A ciklon szűrőberendezés primitív, ezért sok kézműves egyedileg készíti el, mindazonáltal a megvásárolt opció további előnyöket kínál. Például az elosztott táplálás miatt hatékonyabb részecske-elrendezés érhető el, emellett egyes modellekben biztosított a nedves abszorpció, amely csökkenti a finom por mennyiségét a kilépéskor.

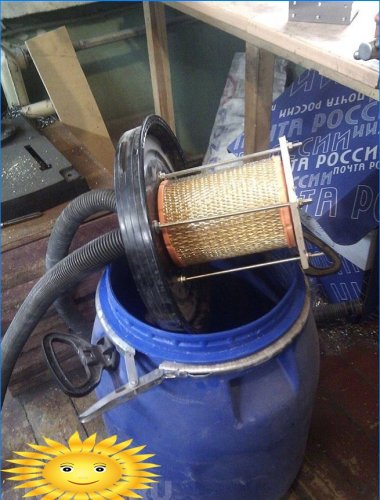

Időnként az aspirációs rendszereknek csak egy ciklonszűrőn van szűrőeleme. Például, ha a levegőt kifelé szállítják, egyszerűen nincs szükség finom szűrőrendszerre. Ez a megközelítés nem mindig ésszerű: télen, amikor egy erőteljes légszivattyúval felszerelt kipufogórendszer működik, szinte azonnal hő jut a helyiségből, ami kényszeríti a finom szűrők beszerelését. A legegyszerűbb esetben ezek a hagyományos gyűjtőzsákok, amelyek a finom por fő részét visszatartják, ez a lehetőség a helyi létesítményekre jellemző. A levegőtisztítás legmagasabb színvonalát a porleválasztó rendszerek jellemzik, amelyek fő egysége két vagy több tisztítási fokozatú porszívó. Az on-line porszívók széles választékú tisztítóelemekkel is felszerelhetők, bár a leggyakrabban használt papírzsákok és hullámosított légszűrők az autóhoz hasonlóak.

Fogók és egyéb kiegészítők

Összegzésül érdemes azokról az elemekről beszélni, amelyeknek a legkevésbé számítanak, bár fontosságukat alig lehet túlbecsülni. Mindenféle aljzatról, tölcsérről és tölcsérről beszélünk, valamint arról, hogy megfelelő-e őket egy vagy másik típusú berendezéssel használni..

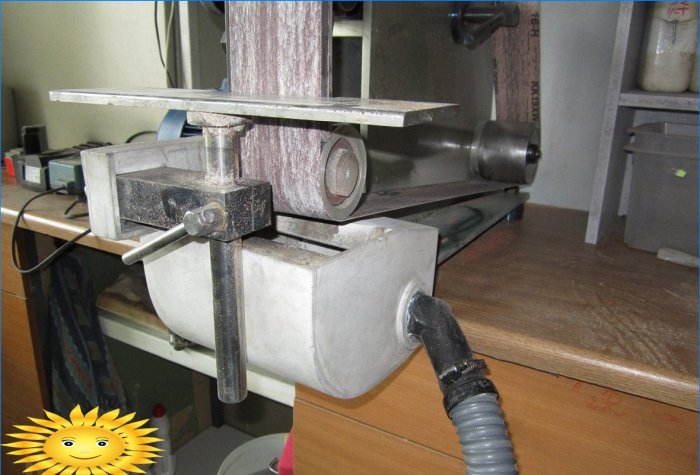

Mint már említettük, az őrlőgépeken végzett munka során lenyűgöző mennyiségű mikroszkopikus por képződik. Amikor egy aspirációs rendszert csatlakoztat az ilyen berendezéshez, a hangsúly elsősorban a legkisebb részecskék befogására irányul, miközben a nagy forgácsok szabadon eshetnek a padlóra, majd manuálisan vagy porszívóval összegyűjthetők. Ha ilyen esetekben vételi tölcsért használ, akkor a munkatestből származó levegő áramlása turbulenciát okoz, és a finom por elfogása csak akkor lehetséges, ha kellően erős szívás történik. A legmegfelelőbb lenne eltávolítani a szívóaljzatot, és a szívófúvótát a feldolgozási terület közvetlen közelében elhelyezni..

De ott, ahol valóban szükség van aljzatokra, az a maró-, eszterga- és fűrészgépekben, valamint a gyalugépeknél. Itt a fő hangsúly a nagy forgács és fűrészpor behúzása, ezért a legjobb megoldás az lenne, ha a munkaterületet olyan befogadó burkolattal látnánk el, amely a munkadarab alakját a lehető legjobban megismétli, és az álló helyekhez a lehető legszorosabban csatlakozik. Felhívjuk figyelmét, hogy a hézag optimális teljes keresztmetszetének a ház minden oldalán 1,5–2-szer nagyobbnak kell lennie, mint annak a csatornanak a névleges furatához, amellyel a gépet a porleválasztó rendszerhez csatlakoztatják. Magas értékeken tömítőkefék használata javasolt, ez különösen fontos a maróberendezéseknél.
