Szendvicspanelek háza: számítás, telepítés, árnyalatok

A cikk tartalma



A szendvicspanelek olyan építőanyag, amely lehetővé teszi bármilyen bonyolultságú épület felépítését a lehető legrövidebb idő alatt és minimális költségekkel. Ebben a cikkben leírjuk, hogyan kell megfelelően dolgozni velük, és mit kell tudnia a tervezés és az építés hibáinak elkerülése érdekében..

Szendvicspanel ház. Számítás, telepítés, árnyalatok

A szendvicspanelek egy építőanyag, amelyet elsősorban az épületek különböző célú gyors felépítésére terveztek. A közhiedelemmel ellentétben azonban a szendvicspanelek alkalmazási területe nem korlátozódik a falak, padlók vagy tetők építésére. Az egyedi tulajdonságok lehetővé teszik azok használatát meglévő épületek szigetelésére és hangszigetelésére, külső dekorációjára és akár tűzmegelőzési eszközként is. Valójában a szendvicspanelek egy háromrétegű rendszer, fém, műanyag, orientált szállapok – OSB vagy más szerkezetileg erős lemezek burkolásával – belső megtöltéssel egy energiahatékony hőszigetelővel – ásványgyapot lemez, poliuretán hab vagy habosított polisztirol. Így a szendvicspanelek kompetens használata lehetővé teszi számos olyan probléma átfogó megoldását, amelyek a gyártás bármely szakaszában felmerülnek. Ez a cikk megtanulja, hogyan kell kiválasztani a megfelelőt, meghatározni a mennyiséget, és hogyan lehet elkerülni a hibákat a telepítés során.

A szendvicspanelek típusának kiválasztása

Az ipari és háztartási építésben a következő típusú paneleket használják:

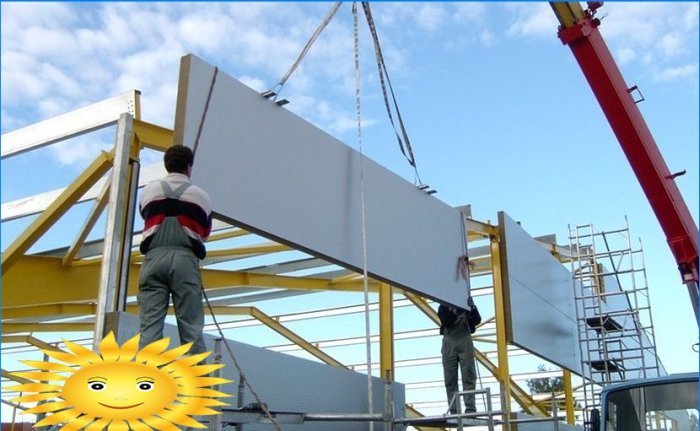

1. Falusi szendvicspanelek kereskedelmi vagy ipari épületekhez. Burkolás – profilolt fém vagy műanyag bevonattal, poliészterrel bevonva. A töltőanyag ásványi lemez, poliuretán hab vagy habosított polisztirol. A teljes vastagság 50-200 mm. Fém, beton vagy fa keretre szerelik őket. Különböző típusú reteszelő csatlakozókkal vannak összekapcsolva. Ár – körülbelül 1000 rubel / m2 panelenként 100 mm vastag.

Szendvicspanel ház. Számítás, telepítés, árnyalatok

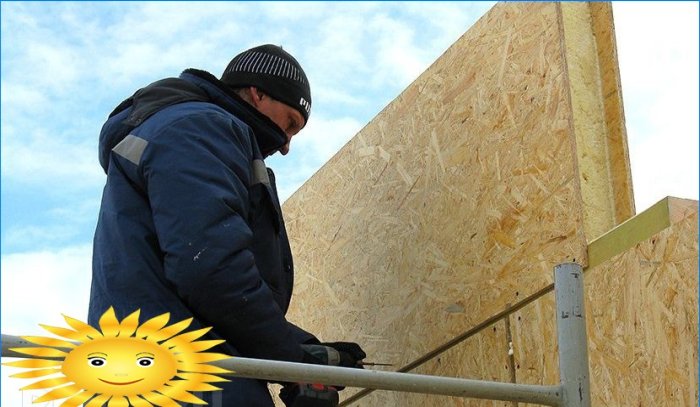

2. Falos szendvicspanelek lakóépületek építéséhez. OSB burkolat, polisztirol hab töltőanyag. Ezek vastagsága 60-200 mm. Általában egy fa gerendát használnak keretként a telepítés során. Ár – 900 rubel / m2 panelenként 100 mm vastag.

Szendvicspanel ház. Számítás, telepítés, árnyalatok

3. Tető szendvicspanelek. Az alsó réteg laminált profilolt fém. Felső fém tetőfedő lemez. Töltőanyag – ásványi lemez vagy poliuretán hab. Vastagság 40-200 mm. A panelek oldalsó szélein található speciális zárak kizárják a nedvesség bejutását, és a külső lap magas profilja biztosítja a szükséges lyukasztási szilárdságot. Ár körülbelül 1200 rubel / m2 panelenként 100 mm vastag.

Szendvicspanel ház. Számítás, telepítés, árnyalatok

Meg kell jegyezni, hogy az első két típusra történő felosztás meglehetősen önkényes. Semmi sem tiltja, kivéve természetesen a saját előítéleteit, az ipari panelek háztartási felhasználását. Mindegyik megfelel a vonatkozó egészségügyi, higiéniai és környezetvédelmi előírásoknak. Ezenkívül bizonyos esetekben az ipari panelek használata a tervezési jellemzőik miatt jelentősen csökkentheti a szükséges építőanyag beszerzési költségeit. Valójában a fém burkolatú panelekből készült külső falak erősek, ellenállnak a külső hatásoknak, és ami a legfontosabb, nem igényelnek további befejezést. Ugyanakkor a belső terek bármilyen módon és anyagból elkészíthetők..

A tetőfedő szendvicspanelek számos, a tetők gyártása során felmerülő problémát megoldnak – a nagy szerkezeti szilárdság lehetővé teszi, hogy megszabaduljon a komplex szarufák rendszereitől, a külső burkolat speciális zárakkal kombinálva teljesen kiküszöböli a szivárgásokat, és a hatékony hőszigetelő réteg hőt biztosít a tető alatti térben..

Tehát a falak és a tető felszerelése a megfelelő szendvicspanelekből jelentősen csökkentheti az építési költségeket az építési feladatok komplex megoldása miatt.

A szükséges mennyiség kiszámítása

Ha kész épületet rendel egy építőipari vállalkozástól, akkor a szükséges anyagmennyiség kiszámításával és megvásárlásával kapcsolatos kérdések nem zavarják Önt – maguk az építők, a jóváhagyott projekt szerint kiszámítják az összes szükséges elemet, és kivágják az ipari berendezések paneleit a kívánt alak és méret szerint. És mi a teendő, ha magának kell foglalkoznia egy épület építésével?

A kérdés megválaszolásához három dolgot kell figyelembe vennie:

  1. Standard méretű kész szendvicspanelek. A táblák szabványos méreteinek ismeretében a 2. pontban felsorolt ​​építési jellemzők nagy részét úgy választják meg, hogy minimális hulladékmennyiség maradjon fenn.
  2. Az épület összes geometriai mérete – a ház hossza és szélessége, a padlók magassága, az ablakok és ajtók száma, méretei, elhelyezkedése és alakja, valamint az átjárók alakja, ha meleg tetőtér kialakítását tervezi. Természetesen nincs értelme elkezdeni az építkezést kész projekt nélkül. Az összes felsorolt ​​adatot csak abból lehet kivenni.
  3. Természetesen lehetetlen maradéktalanul megtenni. A téglalap alakú elemek mellett, amelyek panelek, az építkezéshez más alakú részletekre is szükség lesz, különösen az épület gerendás részeihez. Ezenkívül nem lesz lehetséges a ház teljes mérete, így csak egész szendvicslapot használnak. Ezért vágásra van szükség. Az összes elem, amelyet szilárd panelek darabolásával nyernek, az úgynevezett vágási tervből áll. Össze kell állítani.

Hogyan vágják le a kész szendvicspaneleket? A fém burkolattal ellátott ipari darabokat ollóval, finoman fogazott kis sebességű körfűrészel és más szerszámmal vágják, amelyek nem károsítják a fém külső védőrétegét és nem deformálják magát a panelt. Ezért nem engedélyezett sarokcsiszoló használata, mivel a vágás során a fém polimer bevonata a magas hőmérséklet miatt egyszerűen kiég. A tetőpaneleket ugyanúgy vágják. Az OSB burkolatú lemezeket bármilyen szerszámmal vágják, amely biztosítja a szükséges vágást: szúrófűrész, kör- vagy láncfűrész vagy kézi fűrész. Ezt az információt konkretizáljuk.

Szendvicspanel ház. Számítás, telepítés, árnyalatok

A fémezett szendvicspanelek tipikus mérete 1000 mm széles, 1200 mm széles, 800–18000 mm hosszú. Az OSB-vel ellátott panelek méretei 1120 mm szélességűek és 2440 mm-től 3000-ig terjedő hosszúságúak, sőt, ezek az OSB-lemezek lehetséges legnagyobb méretei. Az OSB-vel ellátott paneleket függőlegesen és vízszintesen kell felszerelni, tanácsos az ipari paneleket csak vízszintesen, azaz a reteszek vízszintes irányában telepíteni, különben fennáll a nedvesség belépésének veszélye..

Tehát, ha ipari szendvicspanelekből épít házat, akkor csak a lapok szélessége lesz kritikus méretű – a ház magassága többszöröse lesz. A panelek hossza tetszőleges lehet, és az ilyen házak homlokzata mentén a falak hossza tetszőleges lehet. Nincs értelme a paneleket hosszirányban vágni, mivel a reteszek egyirányúak – lefelé egy horonyval, és a jövőben alig lesz lehetséges a vágást használni. Ugyanezen okból kifolyólag az összes közvetett vágás, például trapéz vagy háromszög alakú elemek kivágásával, építési hulladéknak minősül..

Ha házak OSB-ellapú panelekből épülnek, a táblák hosszának és szélességének számít. A gazdaságosság kedvéért jobb a padlómagasságot a panelek magasságához kötni, és a ház teljes szélességét egy szendvicslemez szélességének szorzatává tenni. Mivel az ilyen szendvicseknek nincs speciális reteszük a kerület mentén, valódi lehetőség van a burkolatok felhasználására a további építkezésben, bár ez megmutatja saját igényeit az épület keretéhez.

Szendvicspanel ház. Számítás, telepítés, árnyalatok

A tetőt illetően a tervezésnél figyelembe kell venni, hogy a panelek méretei hasonlóak az ugyanazon gyártó falfali paneleinek méretéhez, és a szükséges tető lejtőjének legalább 5 ° -nak kell lennie, ha a táblákat a tető teljes hossza alatt használja, és legalább 7 °, ha szükséges hozzájuk kapcsolódni..

Az összes szükséges számítás elvégzése után megvásárolják a szükséges számú panelt, figyelembe véve a vágási mintát.

Alkatrészek szendvicspanelekhez

Így kiszámítottuk a szükséges mennyiséget, készítettünk egy vágási térképet, és a megfelelő rajzok szerint fűrészeltük a megvásárolt paneleket. Megkezdheti az épület összeszerelését. Annak érdekében azonban, hogy a ház erős és tartós legyen, ne felejtsük el a szendvicspanelek gyártásánál használt kiegészítő elemeket és anyagokat..

Alakú elemek

Fémprofil-termékek, amelyek ebből, párkányokból, szalagokból és más homlokzati elemekből állnak.

Szendvicspanel ház. Számítás, telepítés, árnyalatok

Valamilyen okból az önépítés során ezekre a kiegészítő részletekre gyakran nem fordítanak elég figyelmet. Ennek eredményeként megsértik az építési technológiákat, és ez nem csak a homlokzat rosszindulatú megjelenése, hanem a szivárgó és fújó varratokat, lejtőket, sarkokat és a ház egyéb elemeit is jelenti. Például, ha a pince mentén nincs egy párkány, a felső síkban nedvesség lép be, ami az OPS panelek esetén a keret alagsugárának rothadását eredményezi, valamint egy fém burkolatú és fém kerettel ellátott lemezek esetén a víz kiszivárog a panelekbe. Néhány szerelvény ára: 200 rubel. a dokkolórudat illetően: 250 rubelt. egy alagsori karnisra, 300-500 rubel. külső sarok.

Tehát a technológiai követelmények alapján az építkezés során a kötelező alakú elemek a következők lesznek:

  1. A kezdőpanel és az alap metszéspontjának karnis eleme.
  2. Sarok elem. Bezárja a panelek sarokcsuklását.
  3. Fedőcsík. A panelek keresztirányú összekapcsolásakor az illesztést speciális szalagokkal kell lezárni, amelyek nem engedik a vízbe jutni a varrásba.
  4. Lejtőkön. Fedje le a panelek széleit az ablakok és ajtók kerülete mentén.

Az alakított elemeket a szabványos alak és méret szerint, valamint az egyedi rajzok szerint készítik.

Tömítések és melegítők

Ide tartoznak a tömítőszalagok, a tömítőanyagok és a poliuretán habok. Több panel összekapcsolásakor különös figyelmet kell fordítani olyan kérdésekre, mint a varratok tömítése és hőszigetelése, hogy ne alakuljanak ki a hideghidak és a panelekbe behatoló nedvesség. A tömítőanyagok költsége körülbelül 150-200 rubel. 250 ml-re a szalagok körülbelül 1,5–2 rubelt / m-en fizetnek.

A fűtőberendezések és a tömítések használatához kötelező helyek és az ehhez felhasznált anyagok:

  • OSB-vel néző falpanelek esetén az összes varrat alaposan habzik;
  • a varratokban lévő fémezett szendvicspanelek esetében egy speciális tömítőszalagot kell használni;
  • azokon a helyeken, ahol a lemezek hozzátapadnak a fém- vagy betonkerethez, a hideg megszüntetése érdekében hőszigetelő szalagot ragasztanak;
  • A tető védelme érdekében a panelek illesztésein a szivárgásoktól tömítőanyagokat és tömítőszalagokat használnak.

Különleges rögzítőelemek

A szendvicspaneleket acélból, fából vagy betonból készült tartószerkezetre erősítik. Ha azt tervezi, hogy a panelt acél- vagy faszerkezetekhez rögzíti, akkor elasztikus csavarokat használnak, amelyek elasztikus tömítőanyagból készülnek. Betonkeretek esetén használjon megfelelő rögzítőket – öncsavarokat. A csavarok hosszának megválasztásakor vegye figyelembe a panelek vastagságát. A szendvicspanelek rögzítéséhez szükséges önmetsző csavarok ára 1 RUB / darab. hosszától függően.

Szendvicspanel ház. Számítás, telepítés, árnyalatok

Ha a paneleket a kerethez rögzíti, a következő ajánlásokat kell betartani:

  • a panel széle és az öncsavar közötti távolságnak legalább 50 mm-nek kell lennie;
  • az összes csatlakozónak 90 ° -os szögben kell lennie;
  • el kell távolítani a védő csomagolófóliát a panelektől a varratoknál és a csavarok csavarozásának helyein;
  • Minél hosszabb ideig használja a panelt, annál hosszabb ideig használja a panelt, annál több csavart csomagolnak lineáris méterenként: kettő – az egyik tetején, a második az alján – legfeljebb két méter hosszú panelekhez, három – a harmadik közepén – a három méternél hosszabb panelekhez, négy az öt méter lapokhoz és hat a hat méteres lapokhoz. A nagy panelekkel a jövőben nem kell növelni a csavarok számát.

A panelek beszerelésének és karbantartásának alapvető szabályai

Annak érdekében, hogy a szendvicspanelekből épített épület hosszú ideig tartson, be kell tartania a következő szerelési követelményeket:

  • szendvicspanelek beépítését habosított polisztirol töltőanyaggal szinte bármilyen időjárási körülmények között el lehet végezni;
  • eső alatt lehetetlen ásványgyapot szigeteléssel ellátott paneleket felszerelni, mivel fennáll a veszélye, hogy a szigetelő réteg megnedvesedik;
  • a tetőfedő paneleket a munka során használt tömítőanyagok gyártója által ajánlott hőmérsékleten kell felszerelni;
  • a panelekhez semmilyen kiegészítő építkezési felszerelést nem szabad felszerelni. Szükség esetén csak tartószerkezetek használhatók;
  • ne engedje, hogy a munka során fújjon a panelek, és különösen a reteszek;
  • ne engedje meg a panelek fémlemezének védőbevonásának megsértését a telepítés és üzemeltetés során;
  • a védőcsomagoló fóliát csak az épület teljes összeszerelése után lehet eltávolítani.

Szendvicspanel ház. Számítás, telepítés, árnyalatok

Ezenkívül nagyon fontos a szendvicspanelekből épített épület megfelelő gondozása:

  • évente legalább egyszer el kell végezni a panelek és a rögzítőelemek burkolatainak külső vizsgálatát;
  • a szennyeződéseket szappanos vízzel és puha kefével le kell mosni. Ne használjon oldószert és súrolószert;
  • A bevonat sérüléseit javítófestékkel kell kijavítani. Ugyanakkor, ha a karcolás csak a bevonaton van, akkor elegendő egy festékréteg, ha az acélt érintik, akkor két réteg alapozóval.
