A válaszfal barkácsolásának beszerelése ajtó alatt

A cikk tartalma

• A 70 mm-es nyílás beszereléséhez szükséges anyagok listája
• A szükséges eszközök listája
• Telepítési leírás

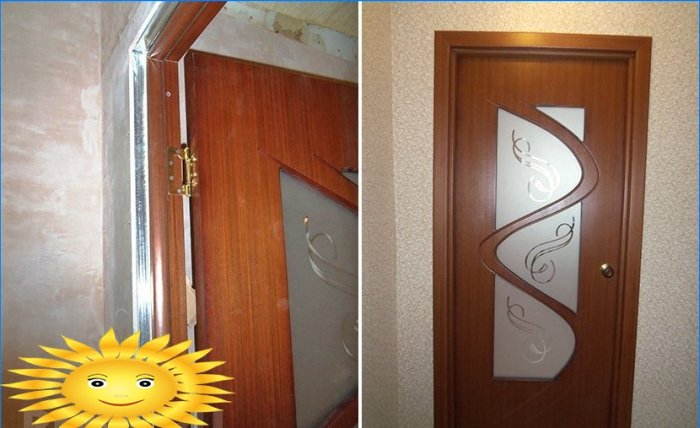

A cikk leírja, hogyan lehet csökkenteni a belső nyílást és felszerelni egy 2000×800 mm-es ajtó alá. Egyetlen lakás példájában a teljes telepítési folyamat szakaszosan látható, a leírás lépésről lépésre készült fényképekkel.

Lakások felújításakor gyakran szükség van az ajtó mozgatására vagy a belső válaszfalak felszerelésére. A modern technológiák lehetővé teszik ezt gyorsan és olcsón. Bárki, még kezdő mester is, elvégezheti az ilyen gipszkarton szerkezetek telepítését..

A régi házi boltív lebontása után nagy nyílás alakult ki. A feladat elkészült: készítse elő az ajtó alatt, és mozgassa közelebb a kapcsolót az ajtóhoz. Úgy döntöttek, hogy válaszfalat készítenek fémprofilokból.

A tényleges falvastagság alapján a fém profilokat úgy választják meg, hogy megfeleljenek a méretüknek. Például, ha a fal vastagsága 70 mm, akkor a profil méretének 50 mm-nek kell lennie. Vagyis két centiméterrel kevesebb. Ezt a különbséget a gipszkarton kompenzálja, amelyet önmetsző csavarokkal rögzítenek a profilhoz.

A 70 mm-es nyílás beszereléséhez szükséges anyagok listája

1. A gipszkarton lemez mérete 2500x1200x9,5 mm.
2. Vezetőprofil PN 50×40 – 4 db.
3. Rack profil PS 50×50 – 6 db.
4. Fa tömb 40x30x200 mm.
5. Önmetsző csavarok 2,5×35 mm.
6. Poliuretán hab.
7. Aljzat a kapcsoló gipszkartonba történő felszereléséhez.
8. VVG kábel 2×1,5-2,5 m.
9. Elektromos adapter sorkapocs.

A szükséges eszközök listája

1. Lyukasztóár.
2. Kis daráló.
3. Fém olló.
4. Fúró.
5. Csavarhúzó.
6. Épület szintje vagy vízvezeték.
7. Rulett.
8. Építési vagy irodai kés.
9. Poliuretán hab.

Telepítési leírás

Először az oldalsó függőleges profilokat a nyílás mindkét oldalára kell felszerelni. Ehhez előzetesen rögzítsük a forgácslap vagy a sáv falsávjaihoz, amelyek megegyeznek a falvastagsággal. Ezután a fal mindegyik szélétől 10 mm-rel visszalépve a profilt önmetsző csavarokkal rögzítik a szalagokhoz..

Hasonló módon egy vezetõprofilt telepítünk egy téglafalra, ez öncsavarokkal rögzítõ tiplikkel. A profilok szigorúan függőleges helyzetbe állításához épületszintet vagy vízvezetéket kell használni.

A függőleges profilok beszerelése után a vízszintes profilokat fel kell szerelni. Miután egy mérőszalaggal megmérte a telepített függőleges profilok közötti távolságot, levágják a kívánt hosszúságú profil vezető darabját. Ezután ezt a szegmenst behelyezik a függőleges vezetőkbe és önmetsző csavarokkal rögzítik a felső partícióhoz.

A vonal behelyezése és rögzítése előtt vonalzóként használhatja. A szegmenst az alábbi függőleges vezetőkhöz rögzítve egy vonal húzódik a padló mentén egy jelölővel ezen az vonalzón. Ez lesz a nyílás alsó része..

Most el kell döntenie a nyílás szélességéről és helyéről. A belső ajtó mérete általában 2000×800 mm. A nyílást kis margóval kell elkészíteni a torzítások kompenzálására és a poliuretánhabbal való feltöltésre. A nyílás optimális mérete 2050×870 mm.

Az ajtó beszerelésének helyét önkényesen lehet megválasztani, főleg az, hogy az nem túl közel helyezkedik el a csapágyfalhoz, hanem körülbelül 200 mm-re van tőle. A padlón 200 mm-re megjelölve a falról jelölt vonal mentén, és további 870 mm-t adunk hozzá, egy jelölővel jelöljük meg. Ezután a kívánt hosszúságú profil profiljait önmetsző csavarokkal a padlóhoz csavarják..

Megérkezett a függőleges állványprofilok fordulata, amelyek az összeszerelés során rögzülnek és meglehetősen merev szerkezetet képeznek – egy állványt.

A daráló segítségével megmérte a padló és a felső profil közötti távolságot a szükséges hosszúságú állványokat.

Az 1700 mm széles válaszfalhoz három függőleges helyzet szükséges. Az állványra szerelt profilok merevségének erősítése érdekében 40x30x200 mm-es fadarabot is használnak. A profilba behelyezzük és öncsavarokkal rögzítjük, amint az a képen látható.

Az így megerősített állványok sokkal jobban ellenállnak a nehéz belső ajtók terhelésének. És a rögzítő öncsavarok, amelyek az ajtókeretet tartják, jobban tartják a rúdot, mint a profil vékony fémét.

Egy szint segítségével a méretre vágott állványokat szigorúan függőlegesen kell felszerelni a nyílásba. A nyílás kiválasztott méretét – 870 mm – ellenőrizni kell.

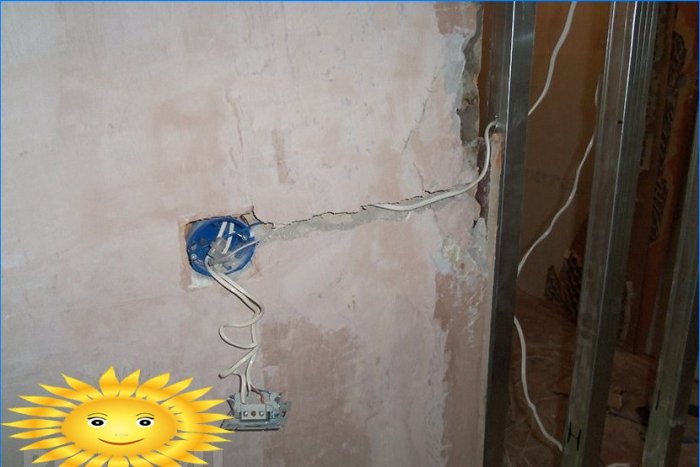

Ezután a kapcsolót közelebb kell mozgatnia az ajtó felé. Ennek érdekében a kábelt meghosszabbítják egy adapter csatlakozón keresztüli csatlakoztatással. A kábel vakolatában egy kis árok készül, amelyet a válaszfal belsejében fektetnek.

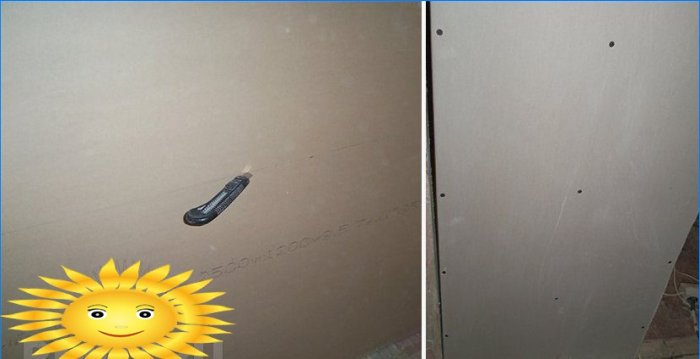

Ezután a gipszkartonot a szükséges hosszúságú és szélességű szalagokra vágjuk. Önmetsző csavarok segítségével a gipszkarton csíkokat rögzítik a profilokhoz. Az állványprofilokat 3 mm-es fúróval az öncsavarok alatt kell fúrni.

A gipszkartonban lévő fűrészkoronával lyukakat készítünk a kapcsolóaljzathoz. A műanyag aljzatot a gipszkarton lyukába kell felszerelni és speciális kapcsokkal rögzíteni.

Csak a kapcsoló felszerelése és az üregek poliuretán habbal való feltöltése marad. Miután a hab megszilárdult, kiálló részeit le kell vágni és gipszkarton kell kitölteni..
