Rejtett aljzatok és kapcsolók beszerelése

A cikk tartalma



Az elektromos telepítés során több fogalmat kombinálnak egyszerre a rejtett elektromos pontok alatt. Ma a weboldalon jelenik meg. Honlapunk megvilágítja ezt a meghatározást: a rejtett elektromos vezetékek, a beépített aljzatok és a kapcsolók beépítésének bonyodalmairól, valamint az otthoni elektromos hálózat tervezésének trükköiről beszélünk..

Rejtett aljzatok és kapcsolók beszerelése

Elektromos pontok a rejtett huzalozásban

Kétféle vezetékezés létezik. Az egyik esetben a kábeleket és vezetékeket a falak felülete mentén egy formális hüvelyben, például kábelcsatorna vagy hullámos cső húzza. Ellenkező esetben a vezetékeket elrejtheti a bevonat vastagságában, és néha a fal hordozó rétegében. Ezt a fektetési módszert és az elektromos pontok típusát rejtettnek nevezzük.

Rejtett aljzatok és kapcsolók beszerelése

Az ilyen típusú hálózatok szilárdan gyökerezik a házépítésben: a vezetékek nem rontják a falak megjelenését és nem bonyolítják a dekorációt, az aljzatok és a kapcsolók panelei a fal síkja felett minimális értékre nyúlnak ki anélkül, hogy zavarnák a bútorok beszerelését. A rejtett huzalozás szervezése azonban bonyolultabb, az elektromos pontok felszereléséhez speciális szerszám szükséges, emellett ez a beépítési módszer csak nem éghető alapokra alkalmazható.

A rejtett rozettákat egységes dekoratív bevonattal kell felszerelni a fal síkjára. A PUE az aljzatok elhelyezkedését csak a vízbevezetés és a gázvezetékek pontjaitól szabályozza – legfeljebb 60 cm-re, illetve 50 cm-re. Az összes többi érték indikatív. A ki nem mondott szabványnak legalább 100 mm bemélyedésnek kell lennie a sarkoktól és a fűtési csövektől, és körülbelül 30–50 mm-re az ajtószegélyektől és más dekoratív díszítő elemekig..

Rejtett aljzatok és kapcsolók beszerelése

A pontok beépítésének magassága tetszőleges, és funkcionális céljuk határozza meg. A kapcsolók általában ugyanabban a magasságban és ugyanazon az oldalon vannak elhelyezve, amelyen az ajtófogantyúk találhatók. A porszívó kiömlőnyílása 25-30 cm-re van a padlótól, konyhai eszközökhöz – az kötény alján, minden másnál – körülbelül 40-45 cm-rel a padlószint felett. A kapcsolók gombjainak sorrendjének meg kell felelnie a használat gyakoriságának, a világítási vezetékek helyének és céljának. A bekapcsolás a felső rész megnyomásával, az alsó rész kikapcsolásával történik. Az elektromos hálózat ergonómiája meglehetősen komoly kérdés, ezt gondosan figyelembe kell venni egy kommunikációs projekt kidolgozásakor.

Egyetlen elektromos pont felszerelése

Az elektromos pontok rejtett huzalozással történő telepítését műanyag szerelési dobozokban, a közönségben dugódobozoknak nevezik. Általános szabály, hogy egy nem éghető PVC-ből készült csésze vastagsággal a peremén, a termék átmérője 65 mm, mélysége elérheti az 50 mm-t. Vannak nem szabványos dobozok:

  • legfeljebb 80 mm mély olyan esetekben, amikor több huzalcsatlakozást el kell rejtenie a kimenet alatt;
  • legfeljebb 80 mm átmérőjű – elektromos szerelvények beépítéséhez, teljes rejtett résztel, például tompítókkal.

Rejtett aljzatok és kapcsolók beszerelése

Az elektromos pontok felszerelhetők egyszeresen és sorban. Egyszeres beszerelés esetén elegendő a középpont megjelölése, figyelembe véve az összes szükséges francia bekezdést, telepíteni egy üreges korona központosító fúróját benne, és a foglalatnál nagyobb mélységbe fúrni 10-15 mm-rel. A kialakult magot vésővel a gyűrűs résbe fújva távolítják el. A gipszkarton vagy a burkolólapokhoz egyszerűen fúrjon be egy kerek lyukat egy magfúróval.

Rejtett aljzatok és kapcsolók beszerelése

Az aljzatok kimeneteinek szilárd falakban történő rögzítését alabástrittal töltött gitttel, vízzel hígítva a folyékony tejfölöség konzisztenciájáig, vagy speciális ragasztóval az aljzatok kihúzásához:

  • a kompozíciót túlzottan felvisszük a fúrt fülke falaira;
  • belsejébe egy dobozt vezetékekkel behelyezték;
  • az aljzat karimáját sík szalaggal vagy egy széles spatula szélével a felülettel egy síkban nyomja meg.

A hamis falakba speciális dobozok vannak felszerelve, amelyeket mechanikus rögzítésre terveztek. Van egy pár távtartó füle, amelyeket a lyukba való behelyezés előtt az alaphoz vezetnek, majd a csavarok elforgatásával meghúzzák..

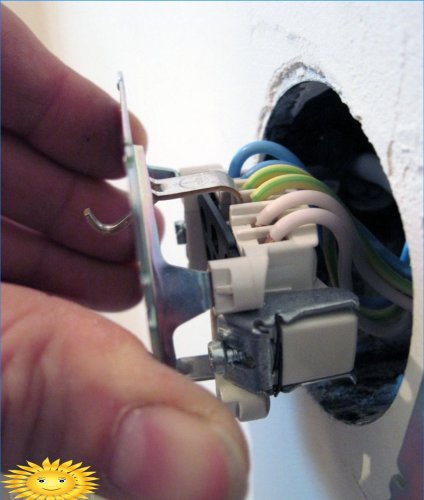

Az üreges és a masszív falak mindkét modern dobozát úgy tervezték, hogy az aljzatok és a kapcsolók mechanizmusait rögzítse két műanyag falba csavarozott csavar segítségével. A távtartó fülek az előzetes helyzetbeállításra vannak tervezve, utoljára meg vannak húzva. A dugaszolóaljzatok felszerelésekor ügyeljen arra, hogy a csavarfuratok egy közös vízszintes vonalon legyenek. További információ a foglalat telepítéséről. A sovetov.ru weboldalunk már írt.

Aljzatok és kapcsolók csoportos felszerelése

Az elektromos pontok sorba történő felszerelése a jelölés módjától függ. Különleges sablon szerint alkalmazható, de a kézművesek gyakrabban használnak egy közös dekoratív keretet, amelyben a belső oldalak kiemelkedése a kívánt magasságban van. Ez a legoptimálisabb módszer: a különböző gyártók esetében a központok közötti távolság 1–1,5 mm-rel eltérhet, ami súlyos nehézségeket okoz, ha egymás után 4-5 pontot szerelnek fel.

Rejtett aljzatok és kapcsolók beszerelése

A csoportos telepítéshez olyan foglalatokat használnak, amelyeknek fülük van, amelyek dokkoláskor csatornát képeznek a vezetékek dobozok közötti elhelyezésére. A szilárd falakba történő megfelelő beszereléshez bizonyos ismeretekre van szükség: ideje kell, hogy nyomja meg a dugaszoló aljzatok szerelvényét, és időbe tegye őket a beállítások elvégzéséhez, mielőtt a ragasztókeverék megszárad.

Rejtett és beépített aljzatok

Időnként nem praktikus egy elektromos pontcsoportot a falba szerelni, például amikor bútorokat szorosan kell felszerelni. Ilyen esetekben beépített szerelvényeket használunk. Ez lehet egy behúzható oszlop, amely megnyomásával az asztallap síkja fölé emelkedik. Az oszlopnak lehet aljzatai és különféle gombjai is, például a helyi világítás bekapcsolásához. Gyakoribb lehetőség a hagyományos kettős vagy hármas rozetta dekoratív borítással, amely bezárva egyenesen áll a bútortest felületével.

Rejtett aljzatok és kapcsolók beszerelése

Az ilyen termékek felszerelése egyszerű: a testben lyukat fúrnak a beépítési méreteknek megfelelően, majd a mechanizmust a helyére szerelik és csavarokkal vagy széles szorítóanyával rögzítik. A csatlakozáshoz elegendő csatlakozókkal ellátott vezetéket a bilincsekhez csatlakoztatni, amelyek a legközelebbi aljzatba vannak dugva, általában rejtett helyen és a padló közelében. Problémák merülnek fel, ha oszlopot kell kapcsolni kapcsolókkal, ilyen esetben egy csatlakozódobozt kell felszerelni a mechanizmus melletti varratos oldalra, amelyben az összes vezetékcsatlakozás rejtve van..

Halasztott felhasználású elektropontok

A lakásban csak egyszer végeznek nagyjavításokat, míg egy jó felújítási projektnek a lehető legtöbb gyakorlati árnyalatra ki kell terjednie. Sajnos nem mindig lehet előrelátni az összes finomságot. A család összetétele megváltozhat a helyiségek magyarázatának megfelelő változásával, még a bútorok egyszerű átalakításával is komolyan lehet változtatni a lakótér használatának eljárásában..

Rejtett aljzatok és kapcsolók beszerelése

A megfelelően beszerelt vezetékek élettartama eléri a 30-50 évet. Kommunikáció lefektetésekor tanácsos figyelembe venni annak lehetőségét, hogy a jövőben megváltoztassa a helyiség rendeltetését azzal, hogy az aljzatokat és a kapcsolókat kényelmesebb helyre kell helyezni. Ennek több példája van:

  • Ha egy gyermek tinédzsernek számít a felújítási időszakban, felnövekszik és saját lakásába költözik, a szobáját teljesen más elrendezésű irodához vagy vendégszobához rendelik;
  • A loggiát ezután csatlakoztatják, munkaasztalot vetnek ki benne, az előző helyen, ahol televíziós zónát rendeznek;
  • A hálószobában öltöző van, az ágy új helyre kerül, éjszakai világításra van szükség.

Ebben a vonatkozásban a rejtett elektromos pontok alatt általában a befejező réteg alatt elrejtett szerelési dobozokat értjük. Ezek be vannak ágyazva a közös elektromos hálózatba, a kábeleket vagy egy átvezető huzallal ellátott hullámos hüvelyt fektetik dobozokba és elosztó táblákba, előre hagynak helyet a csatlakozásokra és a védőberendezésekre..

Rejtett aljzatok és kapcsolók beszerelése

A gyakorlatban ez az ötlet kétféle módon valósítható meg. Az egyes pontokhoz ajánlatos dugaszoló telepítő dobozokat vásárolni. A doboz beszerelését a szokásos módon hajtják végre, de az oldalakat 1–2 mm-re bemélyítik a burkolat mélységébe. Így az aljzat fedele kissé be van süllyedve a befejező felület alatt. Tetejére egy kis gitttel ragasztót adunk, festék vagy tapéta alatt ez a terület vizuálisan megkülönböztethetetlen.

Ha egy nem használt elektromos pontot a hagyományos sorokba telepítenek, vagy ha a csatlakoztatott dobozos módszer valamilyen okból nem megfelelő, akkor az aljzat helyett dekoratív dugót telepíthet. Hasonló termékek megtalálhatók a „tiszta” elektromosság szinte minden gyűjteményében, bár teljesen semlegeseknek és sokkal olcsóbbak, mint az aljzatok és a kapcsolók.
