Hogyan találja meg a vezetékeket a falban: detektor kiválasztása

A cikk tartalma



A cikk felveti a falon rejtett kommunikáció meghatározására szolgáló különféle eszközök használatát, például elektromos vezetékeket, vízvezetékeket, gipszkarton keretek elemeit, betonblokkok megerősítését, üregeket, faelemeket.

Hogyan találja meg a falban található vezetékeket? Detektor kiválasztása

Időnként feltétlenül szükséges megtudni, hol vezet a rejtett elektromos vezeték, meg kell találni azokat a helyeket, ahol a rejtett vízcsövek, fémkeretek, beton üregek, acél megerősítése és még sok más “meglepetés” rejlik egy vakolatréteg alatt..

Az áramütés a legveszélyesebb dolog, ami történhet egy alkalmazottal, ezért kezdjük az elemzést olyan speciális eszközökkel, amelyek minimalizálják ezt a veszélyes tényezőt..

Az elektromos vezetékek elhelyezése jelző csavarhúzóval

A háztulajdonosoknak minimális eszköznek kell lenniük a rejtett huzalozás jelzőfényében. Ez a legegyszerűbb és legolcsóbb eszköz, amely az elektromos vezetékek által kibocsátott elektromágneses mező csapdájának elve alapján működik..

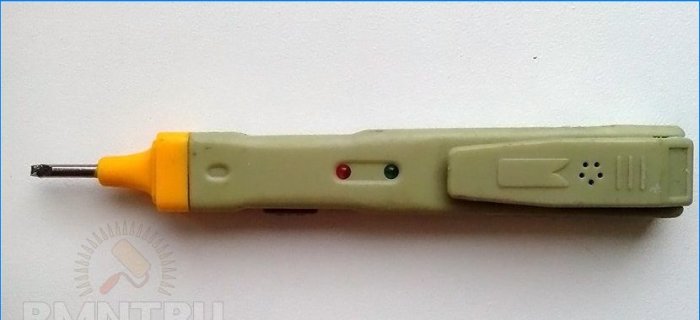

Hogyan találja meg a falban található vezetékeket? Detektor kiválasztása Jelző csavarhúzó rejtett huzalozás-érzékelővel

Ez az eszköz, hasonlóan a hasonlóhoz, három fokú érzékenységgel rendelkezik:

  1. “О” – a fázis meghatározása az ellátó hálózatban.
  2. “L” – alacsony érzékenységű elektromos vezetékek jelenlétének érintkezés nélküli érzékelése.
  3. “N” – fokozott érzékenységű elektromos vezetékek jelenlétének érintkezés nélküli érzékelése.

Hogyan találja meg a falban található vezetékeket? Detektor kiválasztása Csavarhúzó jelző üzemmód kapcsoló

Ennek az eszköznek a vezetékezésének meghatáro zásának minősége teljes mértékben megegyezik annak költségével. Megállapítható, hogy a huzalozás el van rejtve a falban, de ugyanakkor még a minimális érzékenység esetén is 10–20 cm széles zónát jelenít meg, amely tilos a munkához (a jelzést egy zöld LED-vel hajtják végre egy kiegészítő hangjelzés mellett, annak intenzitása a közvetlen helyen maximális, az elektromos áramkör szerint) jelző, megközelítve a vezetéket).

Ennek a mutatónak egy kis hasznos bónusza az a képesség, hogy felhasználhassuk egy áramkör folyamatosságára. Az eszköz az emberi testet “huzalként” használja, ehhez az ujját a felső érintkezőre helyezzük, a másik kezével a huzal vezetőképes részének egyik végét vesszük, és a mutató “orrát” vezetjük a huzal második csupasz pontjához. Ha az áramkör nem szakad meg, akkor “O” módban a piros jelzőlámpa kigyullad, de a törés észlelésének pontossága gyenge. A készülék nem talál árnyékolt vagy feszültségmentes vezetékeket.

Hogyan találja meg a falban található vezetékeket? Detektor kiválasztása Kiegészítő kapcsolattartó a “tárcsázáshoz”

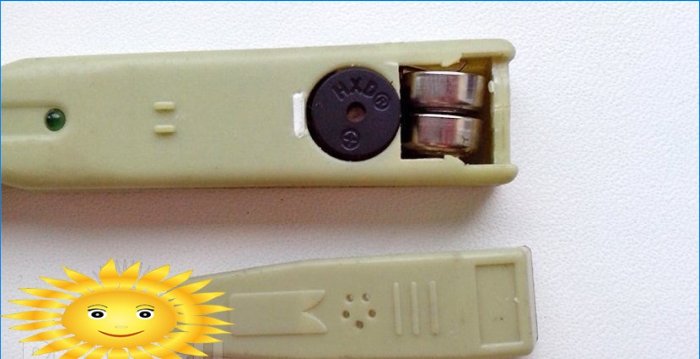

Az indikátor két elemmel működik, amelyek a “zümmögő” melletti fogantyúban vannak elrejtve.

Hogyan találja meg a falban található vezetékeket? Detektor kiválasztása Jelző teljesítmény

Fontos, hogy az indikátort “O” állapotban és a csavarhúzó hegyével zárva tartsuk, mivel a kijelző üzemmódban az elemek nagyon gyorsan lemerülnek.

Félig professzionális huzalozás-felismerési technika

A félprofesszionális detektorok a következők az osztályban és minőségben a vezetékek érzékelésére..

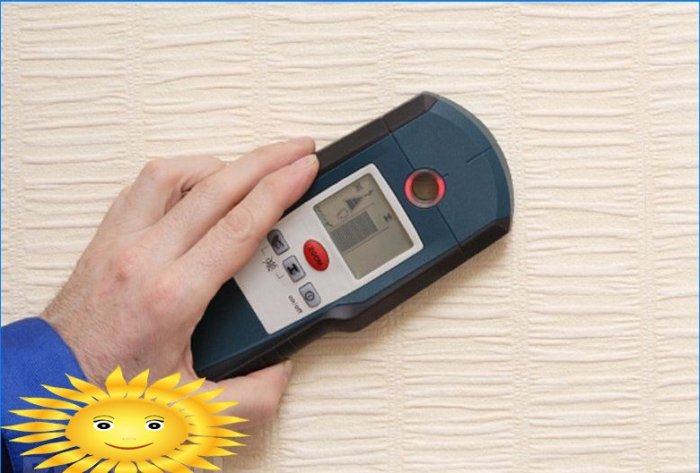

Ezeknek az eszközöknek a többsége univerzális, és meg tudja határozni az előtte lévő fal összetételét, megtalálja az üregeket benne, az aktív elektromos vezetékeket, a színes és a vasfémeket. Ezen eszközök működésének elve a mágneses mező generálásán és változásainak rögzítésén alapszik, amikor különböző közegeken (acél, öntöttvas, vas – növelik az elektromágneses teret, az alumínium és a réz – csökkentik, a szilárd beton mágneses permeabilitása nagyobb, mint az üreges betonéé stb.). ). Ezek az eszközök a kapott eredményeket elemezve meglehetősen pontosan meg tudják határozni, mi áll előttük..

A fő előnye az indikátor csavarhúzóval szemben a tárgy érzékelésének nagyobb pontossága, az érzékelő elem automatikus kalibrálásának köszönhetően. Ugyanakkor az a képesség, hogy megerősítő szerelvényeket és üregeket találjon a falban, lehetővé teszi a vízvezetékek meghibásodásának és a fúrók károsodásának elkerülését, amikor acélfelületre kerülnek..

Nyomatékosan javasoljuk, hogy az egyes eszközök működésének jellemzői meghatározása előtt, közvetlen használat előtt, ellenőrizze azokat egy olyan falon, ahol az elektromos vezetékek, a fém, a fa és más zárványok helyzete már ismert.

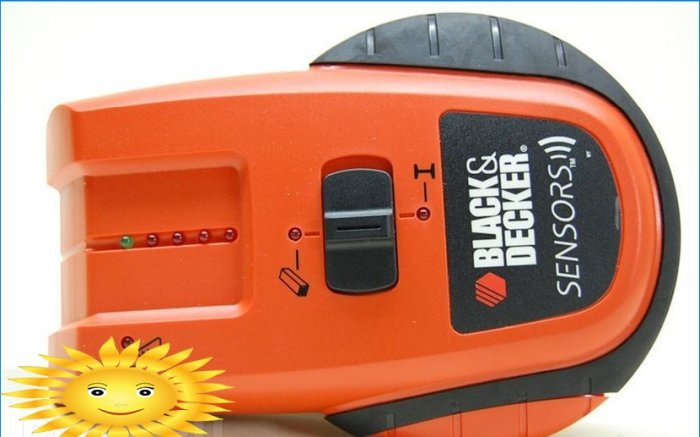

Fekete detektor&Decker BDS300

Black & Decker BDS300

Elég egyszerű modell, amelyben a jelzés teljesen LED-eken történik. Az üzemmódok kemény kapcsolója lehetővé teszi az eszköz gyors újrakonfigurálását fém vagy fa keresésére. Ha az eszköz „magabiztos” a kívánt elem megkeresésében, hangjelzés hallható. Az elektromos huzalozás jelenlétét külön LED-en helyezi el, és az érzékelő kényszerített kalibrálására szolgáló kényelmes gomb lehetővé teszi az érzékenység megváltoztatását és a tárgy érzékelésének hibájának minimalizálását. Az eszköz csak egy irányba szkennel, a szerkezeti elem helyének pontos meghatározásához el kell forgatnia a készüléket kilencven fokkal, és meg kell ismételnie a szkennelést.

Fémdetektor Zircon TriScanner PRO SL

Zircon TriScanner PRO SL

A készülék három alapvető funkcióval rendelkezik:

  1. Fémszerkezetek detektálása.
  2. Fakeretek detektálása.
  3. Mély vizsgálat.

Ha egy tárgyat magabiztosan észlel, akkor a feltételes irányt kiemelő LED kigyullad, miközben maga az objektum pontosan a testén megjelölt keresztirány alatt található. A feszültség alatt álló elektromos vezetékek észlelését folyamatosan végzik, függetlenül a kiválasztott szkennelési módtól.

Skil 0550 AA univerzális detektor

Skil 0550 AA

Fejlett modell beépített folyadékkristályos kijelzővel. A készülék fát és különféle fémeket kereshet, miközben az élő elektromos vezetékeket észleli, egy figyelmeztető jelzést ad, amelyet egy piros LED-sel másolnak. A Fókuszgomb a megtalált objektum helyének pontosabb meghatározására szolgál. A helyet az érzékelő kör közepén lévő átmenő lyukon keresztül lehet megjelölni.

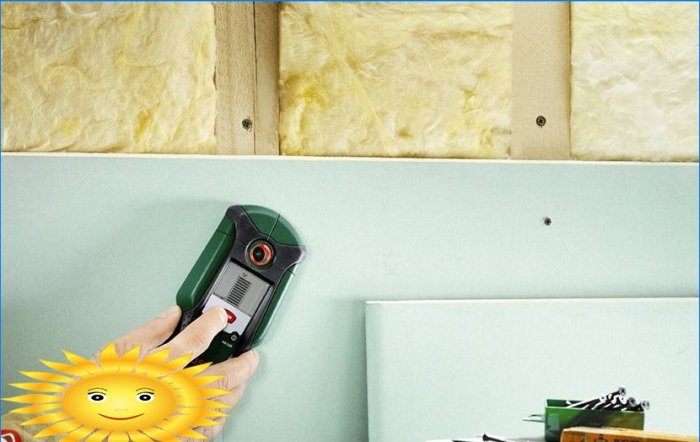

Digitális érzékelő Bosch PDO Multi

Bosch OEM OEM Multi

Költségvetési modell, amely rendelkezik a drágább Bosch eszközökkel. Meglehetősen pontosan meghatározza a falakon belüli különféle anyagokat, meghatározza az elektromos huzalozás jelenlétét a potenciálnál. A talált vagy a zoom funkcióval finomított elemek várható helyét az érzékelő célpontján meg lehet jelölni.

Összefoglaló táblázat a kérdéses eszközök képességeiről:

Érzékelő Jelző csavarhúzó Fekete&Decker BDS300 Zircon TriScanner PRO SL Skil 0550 AA Bosch OEM OEM Multi
Kimutatható tárgyak Élő vezetékek Élő huzalok, vasfémek, színesfém, fa Élő huzalok, vasfémek, színesfém, fa Élő huzalok, vasfémek, színesfém, fa Élő huzalok, vasfémek, színesfém, fa
Képesség az objektum mélységének meghatározására nem Igen nem Igen nem
Bejelentett fémdetektációs mélység nem 50 mm 38 mm 60 mm 60 mm
Nem színesfémek kimutatott kimutatási mélysége nem 50 mm 76 mm 80 mm 80 mm
A fadetektációs mélység deklarált nem 19 mm 19 mm 20 mm 20 mm
Ár, dörzsölje. 150 1250 1950 2400 4000

Az univerzális mérőműszerek használata, amelyek letapogatják a fal belső szerkezetét, lehetővé teszik a véletlen áramütés lehetőségének minimalizálását, a műszer sértetlenségének megőrzését és a helyiségek egyszerű felújítását. Az összes figyelembe vett eszköz egyetlen hátránya a sokoldalúság. Könnyen megbirkóznak az elemek homogén felépítésben való keresésével, de téves információkat adhatnak meg több mint két különféle tárgy kereszteződésénél. Az eszköz által kibocsátott jelek helyes értelmezéséhez “alkalmazkodni” kell az egyes szkennerek munkájához.
