A keringető szivattyúk áttekintése

Mit kell tudni a zárt fűtési és vízvezeték-rendszerek szivattyúiról? Hogyan működik a háztartási “nedves rotoros” cirkulációs szivattyú? Ebben az áttekintésben megvizsgáljuk a keringtető szivattyúk népszerű modelljeinek műszaki jellemzőit és jellemzőit..

A keringető szivattyúk áttekintése

A keringető szivattyú olyan eszköz, amely a víz áramlását biztosítja egy adott nyomás alatt gyűrűs vagy zárt rendszerekben. Ez lehetővé teszi a cirkuláció fenntartását, és ezáltal a hő átadását a rendszerben..

Keringtető szivattyú berendezés

A készüléket tiszta vízhez (ágenst) tervezték, és általában örvény-járókerékkel rendelkezik. Szerkezetük szerint a keringetőszivattyúkat “nedves” és “száraz” forgórészű eszközökre osztják.

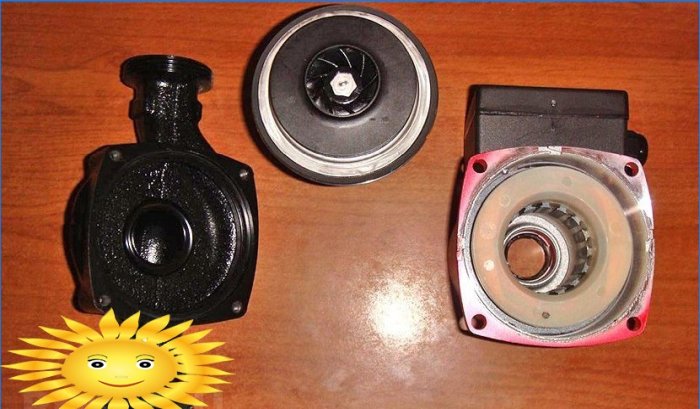

A “nedves rotor” az ágens környezetében egy lezárt rozsdamentes acélkamrában helyezkedik el, amely elválasztja azt a száraz állórésztől. Egy ilyen eredeti megoldás zavartalanvá teszi működését és természetes hűtést (az ágens eltávolítja a hőmérsékletet). Ezenkívül megoldódik a csapágyközeg okozta csapágy-kenés problémája..

A keringető szivattyúk áttekintése

Ennek a szerkezetnek a szivattyúi nagyon kompaktok, ergonómikusak és háztartási rendszerekhez készültek. A kamra általában rozsdamentes acélból, bronzból, alumíniumból (hideg környezethez) vagy öntöttvasból (fűtéshez) készül. Járókerék – műszaki polimerből vagy rozsdamentes acélból.

Az ilyen tervezési előnyök viszonylag alacsony hatékonyságot eredményeztek, amely azonban elégséges a szivattyú háztartási rendszerekben történő használatához..

Alkalmazási terület:

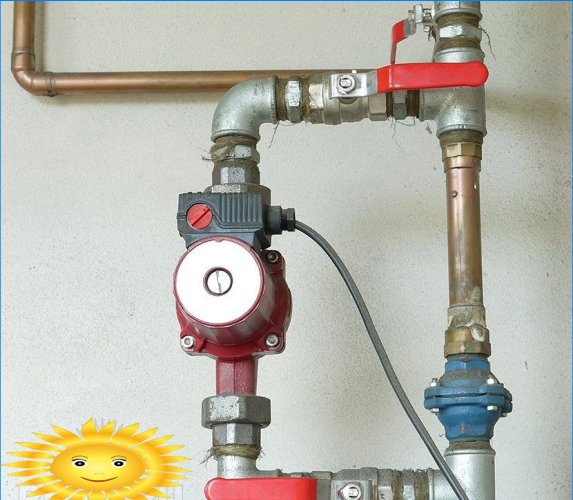

  1. Háztartási fűtés és vízvezeték.
  2. Növeljük a nyomást a vízellátó rendszerben.
  3. Padlófűtési készülék fűtőcsövekből.
  4. Folyadékok pumpálása.

A keringető szivattyúk áttekintése

A “nedves rotoros” háztartási cirkulációs szivattyúk a következő teljesítménykorlátozásokkal rendelkeznek:

  1. Rendszernyomás – akár 10 bar.
  2. Közepes (ágens) hőmérséklet – 110 ° C-ig.
  3. Fej – akár 10 méterig *.
  4. Termelékenység – akár 10 köbméter. m / óra.

* – ilyen szivattyúk esetében a fej nem a vízoszlop magassága, hanem a teljes rendszer hidraulikus ellenállásának leküzdésének jelzője.

A “nedves rotorral” működő keringető szivattyúk paraméterei:

Paraméter Mértékegység Elsotherm ELS 25/8, Kína “Craton CWP-01”, Oroszország VORTEX HZ 401-DN 25, Cseh Köztársaság Wilo Star-RS 25/4, Németország Grundfos UPS 32-40, Németország
Teljesítmény l / óra 2400 3000 3500 2500 10000
Fej * m 8 4 tíz 4 4
Erő W száz 72 56 48 45
Ár (hozzávetőleges) Dörzsölés. 1800 2500 3600 4000 4700

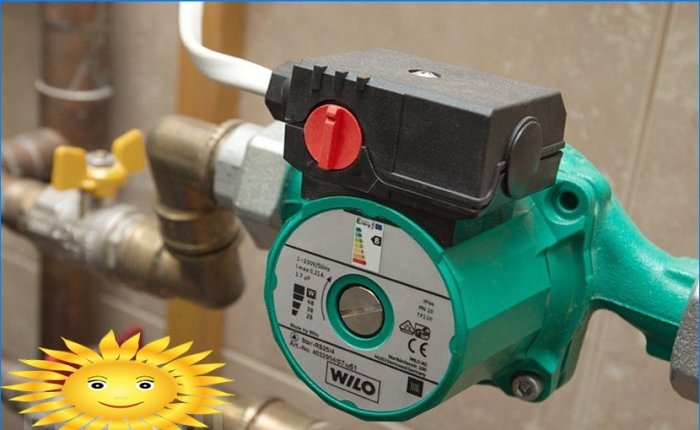

Wilo Star-RS 25/4 Wilo Star-RS 25/4

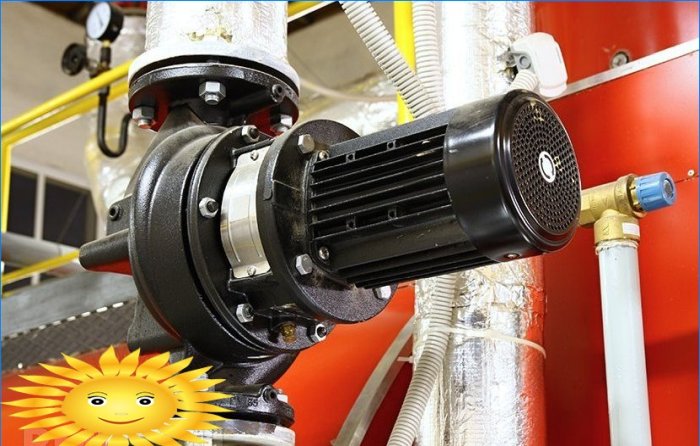

A “száraz forgórész” egy hagyományos villamos motor kialakítású, amelyet egy tengelyen keresztül egy vákuummal (szivattyúkamra) párosítanak. A tömítések biztosítják a tömítettséget. Ebben az esetben a motor forgórésze és állórésze a maximális hatékonysággal kölcsönhatásba lépnek, ami befolyásolja a hatékonyság növekedését. Ugyanakkor a nyitott kialakítás zajossá teszi a motort.

A keringető szivattyúk áttekintése

Az ilyen kivitelű szivattyúk maximalizálják a motor teljesítményét, ezért teljesítményük jóval magasabb, mint a csendes háztartási modellek. A száraz rotor elvét a kerti centrifugális és örvényszivattyúkban alkalmazzák.
