A gáztűzhely megfelelő csatlakoztatása a gázpalackhoz

A cikk tartalma



A palackozott gáz használata alapos megközelítést igényel a biztonság és a használhatóság szempontjából. Javasoljuk, hogy fontoljuk meg a propánhenger és a gáztűzhely csatlakoztatásának legegyszerűbb példáját: csatlakozási rajz, elzáró és vezérlőszelepek, a tárolási feltételek megszervezése.

A gáztűzhely megfelelő csatlakoztatása a gázpalackhoz

Hol lehet a ballont felszerelni

A gázpalackok használatának fő, általános követelményét az emberek biztonságának biztosítására nevezhetjük. Ezért a gázpalackokat nem ajánlott beépíteni lakott helyiségekbe és műszaki helyiségekbe, amelyek közvetlenül vagy szellőzés útján kapcsolódnak a lakóépülethez..

A propán gázt nagy sűrűség jellemzi. A palackgáz nehezebb, mint a levegő, és felhalmozódhat az épületek alsó szintjén. Ezért szigorúan nem szabad hengereket a föld alatti vagy műszaki helyiségekbe tenni. Ha a szokásos esetekben a kis szivárgások nem jelentenek veszélyt az állandó légcsere miatt, akkor az alföldi területeken a gáz hosszú ideig felhalmozódhat robbanásveszélyes koncentrációkig. Az SNIP 42-01-2002 szerinti gázpalackokat csak 2 emeletnél nem nagyobb épületekbe lehet beépíteni, legfeljebb egy és 0,5 m-re a gázkályhákatól és 1 m-re a fűtőberendezésektől..

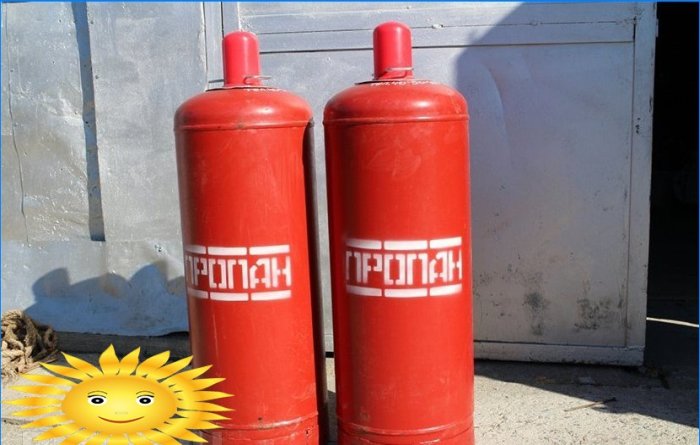

Propán palackok

A biztonságosabb telepítés és az illetéktelen személyek hozzáférésének megakadályozása érdekében a palackokat külön bejárattal ellátott helyiségbe vagy kültéri fémszekrénybe kell helyezni. A kültéri beépítésnél különösen fontos, hogy vegye figyelembe az üzemi hőmérsékletet. A palackgáz propán és bután keverékéből áll, mindegyik eltérő forráspontú. Ha a hengert 0 ° C alá hűtik, akkor csak a propán elpárolog a keverékből, míg a hengerben maradt butánt nem használják hatékonyan. Alacsonyabb hőmérsékleten teljesen meg lehet állítani a gázt a kályhába.

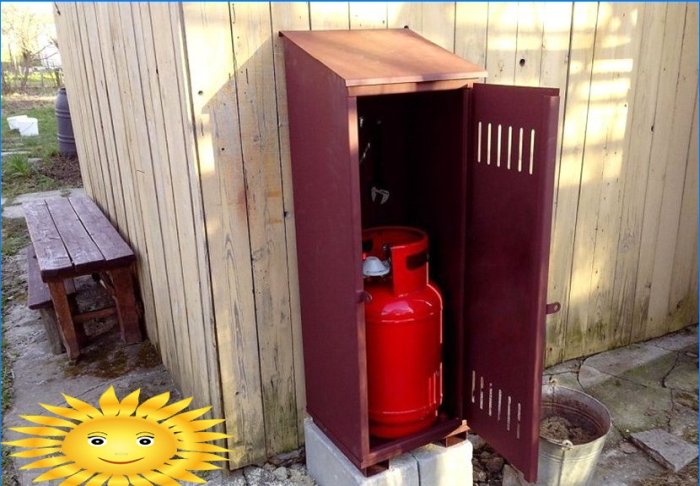

Gázpalack szekrény

A normál működés alacsony hőmérsékleten történő elérésének fő módja az úgynevezett téli gázkeverékek használata, amelyek -40 ° C hőmérsékleten elpárologhatnak. A probléma azonban az, hogy az ilyen gáz szezonálisan hiányos, emellett nem zárható ki a közepes minőségű keverékkel történő utántöltés lehetősége. Kétféle módon oldhatja meg a problémát a garanciavállalással: vagy szigetelje a csatlakoztatott fémszekrényt, figyelembe véve az épület hőszivárgását, vagy kiegészítőleg melegítse a hengereket egy önszabályozó kábel segítségével.

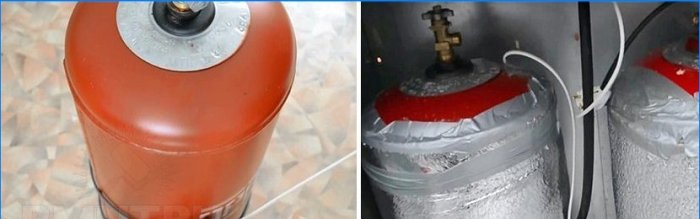

Gázpalack fűtés

A szekrény magasságának legalább 20-30 cm-rel magasabbnak kell lennie, mint a hengerek magasságának, hogy azokat ne a padlóra szereljék, hanem egy réssel, például két fém lécre vagy egy magas raklapra. Ebben az esetben a szekrényt meg kell védeni az olvadék, az esővíz behatolásától és a melegítéstől 40 ° C feletti napfénytől.

Melyik sebességváltót kell választani

A gázkályhák beépített fúvókákkal vannak ellátva, amelyek állandó gáznyomásra vannak tervezve, míg a palackban a nyomás a fogyasztás következtében csökken. Az égés normalizálása érdekében a hengert nem közvetlenül a kályhához kell csatlakoztatni, hanem egy reduktoron keresztül. Az LPG-redukálókat propánszelepeknek nevezzük, és általában vörös vagy fémes színűek..

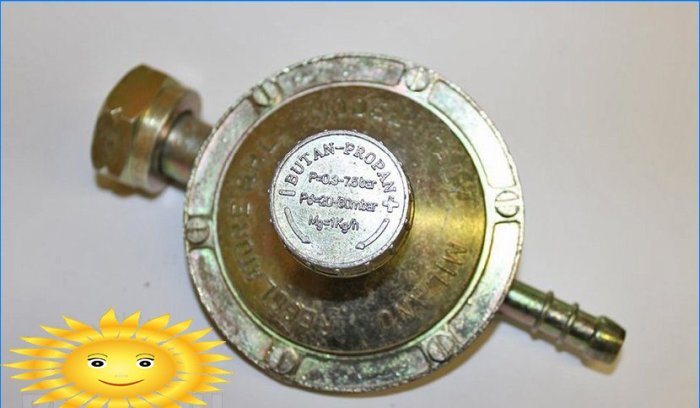

Gázcsökkentő

A reduktor fő jellemzőit – a kimeneti nyomást és az áteresztőképességet – egy lemez paramétereivel kell egyeztetni. Ha a névleges nyomásérték nem állítható be, akkor vásároljon egy állítható típusú reduktorot, és kézzel állítsa be. Ezenkívül az állítható reduktorok közvetlenül láthatók, ha legalább 20 liter kapacitású hengereket használnak, ahol a nyomásesés erősebb.

Hátrameneti sebességváltók ajánlottak a háztartási propán alkalmazásokhoz. A cseppfolyósított gáz alacsony nyomásértékei és a bemeneti és kimeneti kis eltérés miatt a többlépcsős reduktorok használata gazdasági szempontból ésszerűtlen. Az egyetlen követelmény az, hogy a kompozit hengerekkel együtt alkalmazzanak reduktorokat, amelyeket a műszaki szabvány előírnak..

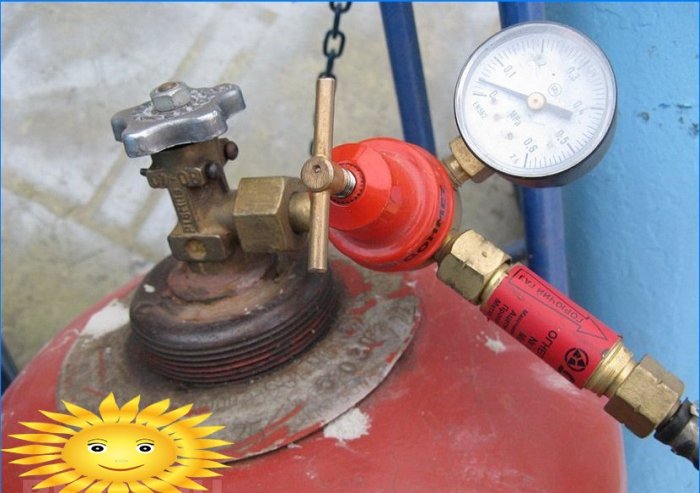

gázcsökkentő nyomásmérővel

Külön redukció lehet a reduktor kiválasztásában a hengerek hőmérsékleti üzemmódja. A tény az, hogy egy folyékony gáz párolgása közben a hőmérséklet intenzív csökkenése figyelhető meg. Tehát, ha a propán-bután keverék kezdetben -5 … -10 ° C hőmérsékleten van, magában a reduktorban a hőmérséklete a kondenzációs jelig eshet, amelynek következtében a gáz ismét folyékonyvá válik, és a reduktor leáll. Az ilyen helyzet egyik lehetséges módja a beépített fűtőrendszerrel ellátott sebességváltók használata..

Milyen tömlőket és csöveket kell használni a csatlakozásokhoz

A gázberendezés biztonságos üzemeltetésére vonatkozó szabályok szerint tilos oxigént és hidraulikus tömlőket használni a gázvezetékek fektetésére. Ennek oka a szállított gáz és a külső környezet közötti nagy hőmérsékleti különbség, amely a tömlő anyagának gyorsított lebomlásához és a mikroszkopikus szivárgások megjelenéséhez vezet. Mivel a cseppfolyósított gáz tulajdonságai felhalmozódnak a helyiségekben, az ilyen jelenségek fokozott veszélyt jelentenek.

Három lehetőség van egy gázpalack csatlakoztatására a kályhához. Az első az, hogy speciális rugalmas gumi tömlőket használjon a gyúlékony szénhidrogénekhez. Ebben az esetben a sebességváltóhoz való csatlakoztatást egy szokásos szerelvényen keresztül, megerősítéssel és csavarral rögzítik. Ugyanezt a szerelvényt szereljük fel a gáztűzhely bemeneti nyílására, a tömlőt ehhez szorítóval is csatlakoztatjuk. Ha két tömlőt kell csatlakoztatni, ne használjon kétoldalas csatlakozókat, ehelyett használjon menetes csatlakozókat dupla szárral, szorítóval. Az ilyen csatlakozások megkülönböztető tulajdonsága a gázvezetékeknél a kúpos menet és a rugalmas tömítések hiánya..

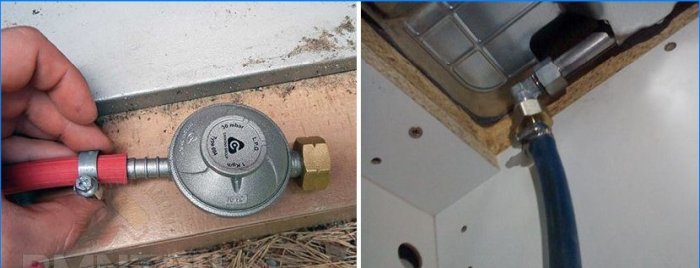

Gáztűzhely csatlakoztatása gumitömlőn keresztül

A lemez hengerhez történő csatlakoztatása rugalmas tömlők segítségével számos korlátozással rendelkezik. A tömlő hossza nem haladhatja meg a 150 cm-t, és vezetésének láthatónak kell maradnia a köpeny állapotának állandó ellenőrzése és a sérülés hiánya érdekében. Néhány tilalmat részben megkerülhetjük fémszennyező tömlőkkel. Félig merev alakzatot képeznek, amelynek szinte korlátlan hossza lehet, miközben fenntartja a hőmérsékleti hatásokkal és a mechanikai sérülésekkel szembeni ellenállást..

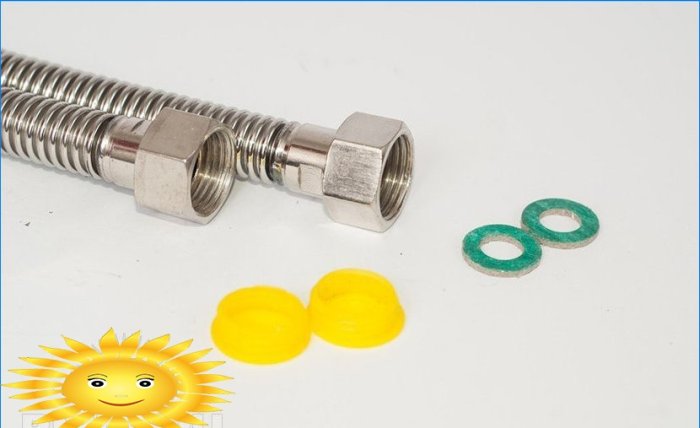

Hajlított gázcső

Ugyanakkor a biztonsági szabályok megtiltják a rugalmas és félig rugalmas csatornák falakon való áthaladását, ahol állapotát nem lehet vizuálisan értékelni. Ha a kályhát az utcára felszerelt hengerrel kell összekötni, acélcső házat kell beágyazni a fal lyukába cementhabarccsal. A ház belsejében van egy kisebb átmérőjű acélcső, amelynek mindkét végén menetek vannak, a falak közötti teret műanyag tömítőanyaggal, például habbal vagy szilikonnal megtöltik. A harmonika vagy a rugalmas tömlők csatlakoztatása csak a megfelelő típusú menetes adapterekkel lehetséges..

Daruk és egyéb szerelvények

Azon a ponton, ahol a gázvezetéket a kályhához csatlakoztatják, gázszelepet kell felszerelni, hogy a kályha meghibásodása esetén blokkolja a gázellátást. Lehet egy sárga lendkerék gömbcsap vagy gázszelep. Ez utóbbi hátránya, hogy rendszeres karbantartásra van szükség..

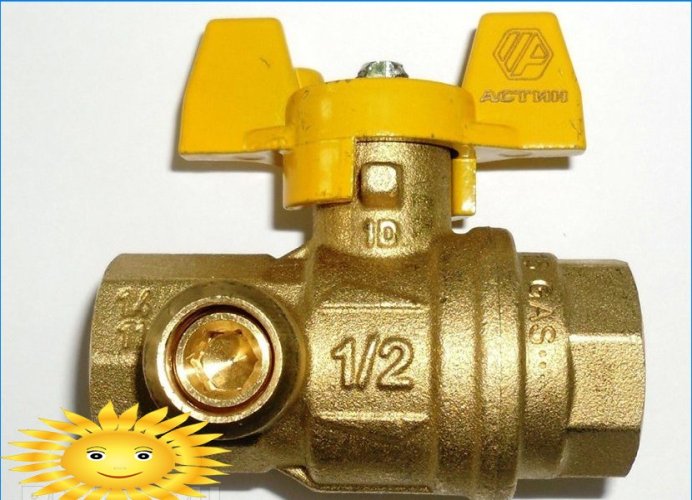

Gázgömbcsap

A gázvezeték további hasznos kiegészítője lehet egy áramlásmérő. A szállítási láncba való beépítése segít a reakcióban, hogy a keverék a hengerben kimerüljön, és helyettesítse azt. A mérőkészüléknek nem kell lennie a fő hálózatokban a gázfogyasztás ellenőrzéséhez szükséges kiemelkedő pontossággal, egy 2 ezer rubelt meghaladó eszköz is elég.

Ha egyszerre több henger van csatlakoztatva, akkor csatlakozó rámpát lehet használni. Telepítése elősegíti az egyes hengerekből a gáz elpárolgásának csökkentését, és kevésbé valószínűvé teszi a keverék fagyásának veszélyét a reduktorban. A rámpát a gázvezeték gyártásához bármilyen anyaggal függetlenül be lehet szerelni.

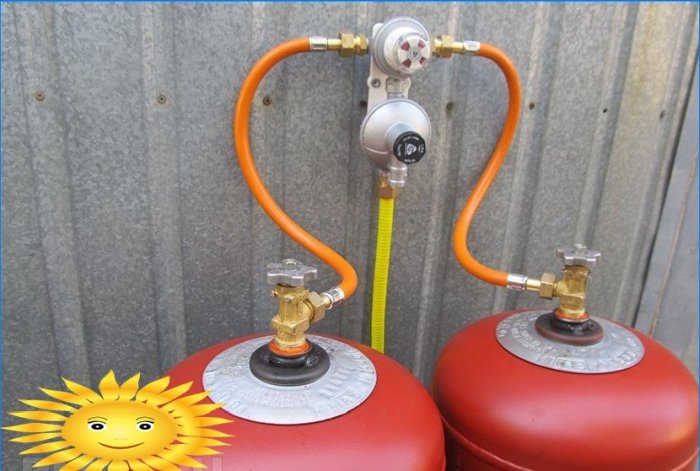

Gázpalack rámpája

A hengergáz lemezének módosítása

Először nem minden kályha képes cseppfolyósított gázzal működni. A fő akadály a magasabb üzemi nyomás, amely miatt az égőkben nincs oxigén, ami az égés sárga színében és a korom megjelenésében tükröződik..

A helyzetet kijavíthatjuk a metánfúvókák LPG fúvókákkal történő cseréjével. Pontosan ugyanaz az alakváltozási tényező, de a lyuk átmérője kissé kisebb. Ha új kályhát szeretne csatlakoztatni, akkor valószínűleg egy cseppfolyósított gáz fúvókakészletének kell vele járnia. Ha nincs cserefúvóka, akkor megfizethető áron vásárolhatja meg..

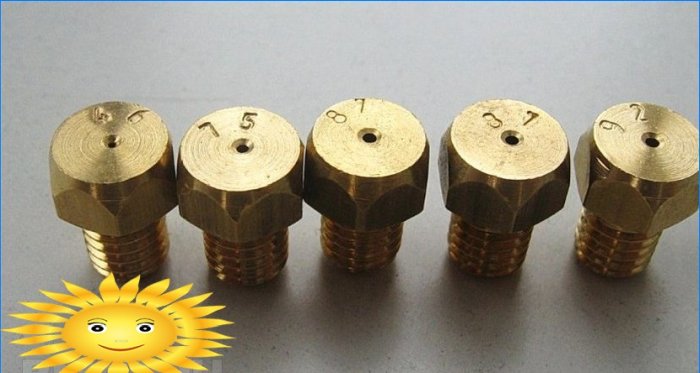

Gáztűzhely fúvókák

A folyékony gázfúvókák nyílásainak átmérője a reduktor kilépő kamrájában lévő nyomástól és az égő teljesítményétől függ. Tehát a 0,43–0,6 mm átmérőt 50 mbar nyomásnál és 0,5–0,75 átmérőt a 30 mbar nyomásnál szokásos értéknek tekintik a cseppfolyósított gázt használó kályhák esetében. Az egyes lemezgyártók beállíthatják az átmérőiket, azonban eltérő furatátmérőjű fúvókák használata érvénytelenítheti a garanciát.

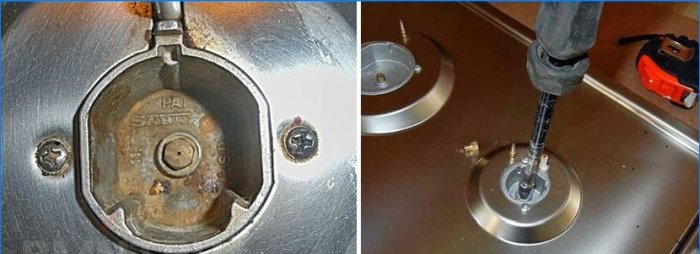

A fúvókák cseréje a gáztűzhelyen

A fúvókák cseréje kétféle módon történhet, a lemez kialakításától függően. A legegyszerűbb változatban elegendő az égőtest eltávolítása és a leszálláshüvely belsejébe nézés. Ha egy fúvóka látható alján – egy hatlapú fej, közepén egy lyukkal -, akkor csavarja ki egy 7 vagy 8 mm-es csavarkulccsal, és a fúvókát csavarja be a cseréjéhez. Ha belsejében egy lyukkal rendelkező kúp látható, akkor a felső panelt le kell csavarozni, és az egyes oldalakon több csavart ki kell csavarozni. A fúvóka ebben a kivitelben nincs csavart, rá van nyomva a tömítés dobozának tömítésére. Kihúzza a krimpelő hüvely bajuszát, mozgassa le a fúvókát a bemeneti csővel, majd húzza ki a fúvókát a leszálló mellbimbóból és telepítsen egy újat.

Üzembe helyezés

A gázvezeték teljes telepítését a hengerhez való csatlakoztatás nélkül kell elvégezni. Amikor a csövek vagy tömlők a lemezhez vannak csatlakoztatva és össze vannak kötve, a redukáló anyát a henger szelepére csavarják és meghúzzák. Ezután, ha rugalmas tömlőt használnak, ráteszik a szerelvényre és szorítják meg egy szorítóval. Hajlítócsövek kiválasztása esetén az összekötőt ki kell csavarni a sebességváltó házából, és be kell csavarozni a megfelelő méretű menetes adaptert..

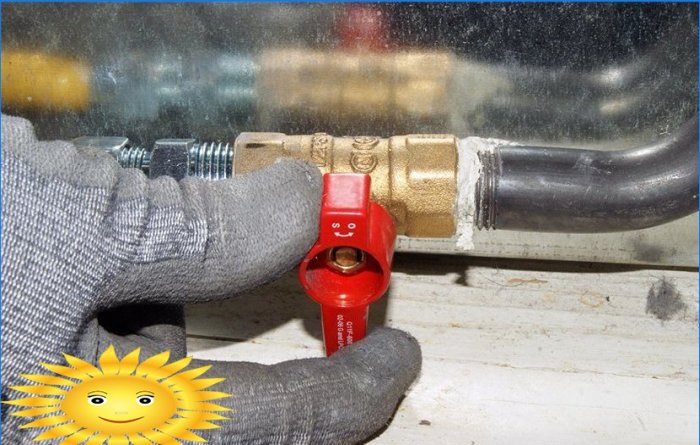

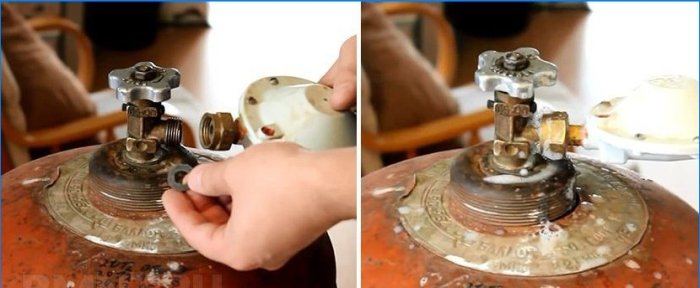

Gázpalack csatlakoztatása

Az egység összeszerelésekor nyissa ki a szelepet a hengeren, és a reduktor szabályozójának elforgatásával állítsa be a szükséges kimeneti nyomást. Miután a gáz bekerült a cső- és tömlőrendszerbe, mindegyik csatlakozást vastag szappan- és haboldattal bevonják, és ellenőrzik-e a szivárgásokat. Miután a gázvezeték integritását megerősítették, kinyithatja a kályhacsapot és megpróbálhatja egymás után kigyulladni az égőket..

A gáztűzhely megfelelő csatlakoztatása a gázpalackhoz

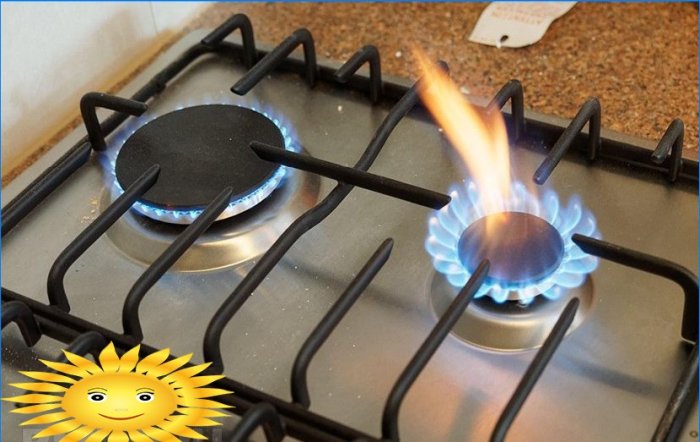

Ha mindegyik dohányzik, vagy a láng nem kék vagy zöldes színű, a nyomást redukáló szeleppel kell csökkenteni. Ha a hiba csak néhány égőre jellemző, ez azt jelenti, hogy a hozzájuk tartozó fúvókákat helytelenül választották ki. Ha az égő minimális tűzhelyzetben kialszik – állítsa be a kályha csapját az alacsony áramlású csavarral, vagy próbálja meg kissé növelni a nyomást a reduktor csavarral.
