Lépcsőszerkezetek

Minden nap bárkinek ismételten le kell lépnie a lépcsőn. A lépcsőház olyan konstrukció, amely mindenki számára olyan ismerős, hogy kevés ember gondolja arra, hogy a lépcső valójában hogyan legyen elrendezve. Eközben a lépcső az emberi lakás szerves része, amelyet bizonyos szabályoknak és arányoknak megfelelően kell építeni..

Általános rendelkezések

E szabályok ismerete és megértése különösen fontos azokban az esetekben, amikor szükség van lépcsők önálló gyártására lakó- vagy háztartási helyiségben, például egy vidéki házban. A lépcső típusainak különböző osztályozása építhet a tervezési jellemzők vagy a felhasznált anyagok szerint. A mi esetünkben azonban ésszerű a lépcsőket funkcionális rendeltetésük szerint megosztani, amely a következő lehet:

1. Lépcső a ház egyik szintjéről a másikra (többszintes lépcső);
2. Lépcső, amely nem lakó helyiségekhez vezet, például egy alagsorba vagy a tetőtérre (az ilyen lépcső egyszerűen csatlakoztatható);
3. Lépcsőház az utcán a ház bejárata előtt – kültéri lépcső.

A történelem során a lépcsőszerkezetek két fő típusa fejlődött ki – egyenes és spirális lépcsők. Még meg is jelölheti az ilyen építmények legrégebbi prototípusait – ez a domboldalon elrendezett lépések sorozata, amelyek egyenes vonalban (egyenes lépcsőházban) emelkedést okoznak, és a faágakat, amelyek spirális emelkedést jeleznek (spirális lépcső). A szélsőséges lépcsőfajták között meg kell jelölni a közép- és a leggyakoribb forduló lépcsőfajtákat is..

Lépcsőszerkezetek

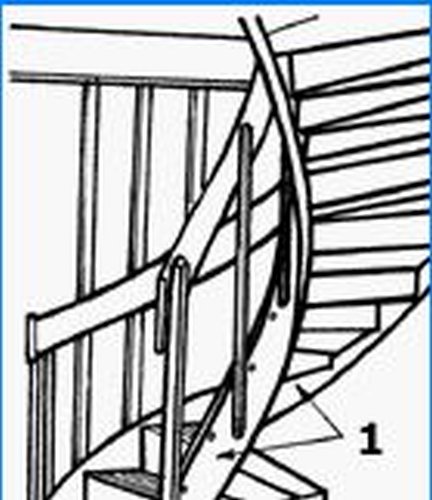

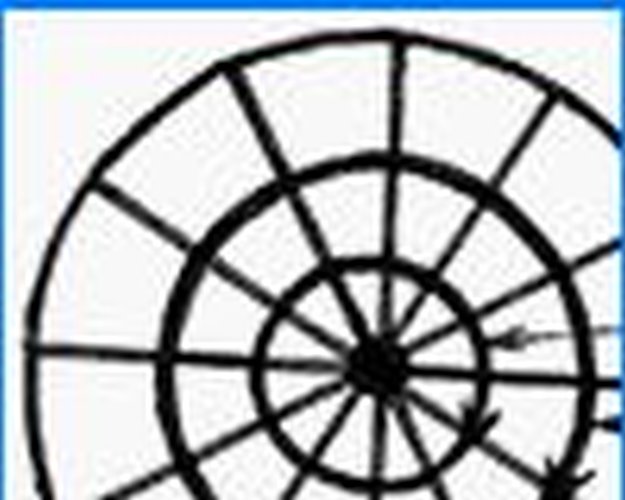

Ábra. 1. Csigalépcső

Valójában az egyenes vonalban való emelkedés a legkényelmesebb és a legkevesebb fizikai erőfeszítést igényli, ugyanakkor az egylépcsős lépcsők akár egy repülés közben is nagyon sok hasznos területet foglalnak el. A spirállépcső sokkal kisebb területet igényel, ugyanakkor van némi hátránya a mentén történő mozgás szempontjából. (lásd 1. ábra). Ennek oka az a tény, hogy az ilyen lépcsők mindegyik lépcsőjének szélessége egyenlőtlen, és ez növekszik a központtól való távolság mellett. Az ilyen lépéseket csévélő lépéseknek nevezzük. A spirális lépcsőn történő mászáshoz az optimális út a lépcső közepén található.

A forduló lépcső menetének folyamatos lépései egyenes utat biztosítanak a feljutáshoz, miközben maguk a repülések egymáshoz képest egy szögben (90 vagy 180 fok) vannak, ami a lépcsők által elfoglalt teljes terület csökkenéséhez vezet..

Saját tapasztalata alapján meggyőződhetsz arról, hogy a több mint 10 lépésből álló lépcsőn történő felmászás nem túl kényelmes. Ezért a szokásos lépcsőket köztes platformokkal felszerelni. Az ilyen helyek egyrészt enyhén pihennek a felemelkedés során, másrészt lehetővé teszik, hogy a következő menetet más irányba állítsa. A forgó kétirányú lépcsők hátrányai közé tartozik a nehéz terjedelmű tárgyak (például bútorok) ilyen lépcsőn történő szállításának kellemetlensége..

Lépcsőszerkezetek

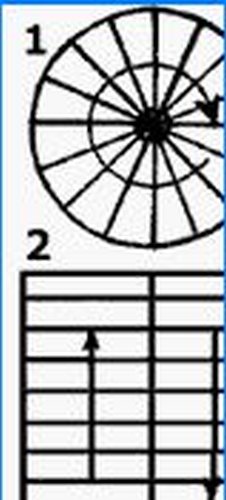

Ábra. 2. Negyedforduló lépcső

A gyakorlatban annak biztosítása érdekében, hogy minden tekintetben a legmegfelelőbben emelkedjenek az egyik szintről (padlóról) a másikra, elegendő egy kétlépcsős lépcső. A második (felső) repülést az elsőhöz derékszögben lehet elhelyezni, ebben az esetben a lépcsőt negyed fordulatnak nevezzük. (lásd 2. ábra), vagy 180 fokos szögben – félig forduló lépcső (lásd 3. ábra). Ha a lépcső két felső síkja eltérő irányban tér el a közbenső peronról, akkor a lépcsőt lengőnek nevezzük. A több mint két járatú lépcsőt többlépcsősnek hívják.

Lépcsőszerkezetek

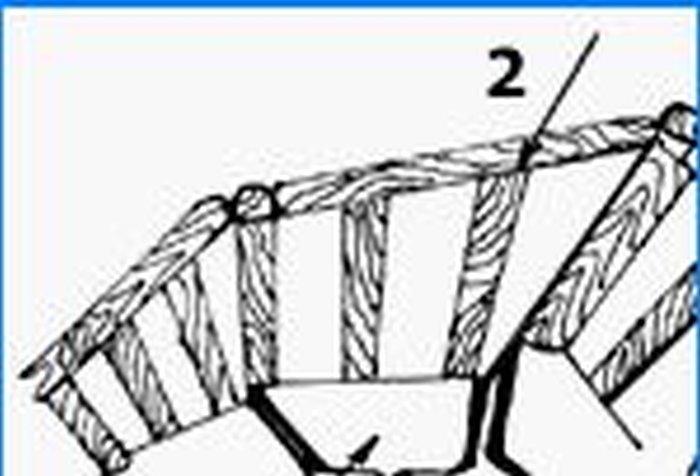

Ábra. 3. Félforduló létra

Ezenkívül meg lehet különböztetni a lépcső típusát a forgó és spirális szerkezetek között. (lásd a 4. ábrát). Különlegessége abban rejlik, hogy egy közbenső emelvény helyett egy spirális lépcső egy szegmensét hajtják végre. A repülések közötti fordulás irányában a jobb (az óramutató járásával megegyező irányba mozgó) és a bal (az óramutató járásával ellentétes irányú) lépcsőket különböztetjük meg.

Lépcsőszerkezetek

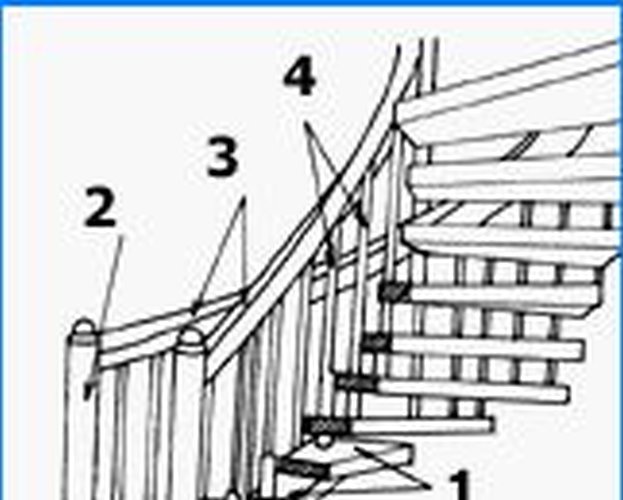

Ábra. 4. A közbenső lépcső típusa

Vannak bizonyos előírások, amelyeket be kell tartani a lépcsők építése és felszerelése során. A felnőtt szabad mozgásának biztosítása érdekében legalább két méter távolságra kell lennie függőlegesen két járat vagy a repülés és a mennyezet között. A felvonó szélességének lehetővé kell tennie, hogy két ember egyszerre mozogjon a lépcsőn, és semmiképpen sem lehet kevesebb, mint 600 mm.

A megbízható kerítés a legtöbb lépcső szerves része. A kerítések legalább 900 mm magasságú korlát formájában vannak elrendezve, amelyek képesek ellenállni a megfelelő terheléseknek.

Lépcsőszerkezetek

Most, hogy megismertük a lépcső építésének alapelveit, közelebbről megnézhetjük a lépcső építését.

A lépcső minden egyes lépése két elemből áll – a futófelületből és a felszállóból. Méretük és arányuk meghatározzák a lépcsők arányát és bizonyos mértékig a lejtését. A gyakorlati tapasztalatok azt mutatják, hogy a lépcsőn történő felmászás optimális feltételeinek megteremtése érdekében elsősorban ennek a mozgásnak a kényelme szempontjából kell irányulnia..

A futófelület szélességének és a felvonó magasságának arányának megválasztásának fő paramétere az emberi lépcső szélessége. A lépcsőn történő minden további lépésnek meg kell egyeznie az előzővel. Valóban elegendő csupán a különféle magasságú lépcsőn történő leereszkedést vagy mászást lépni, mivel az állandó és helyes arányú szerkezet minden előnye nyilvánvalóvá válik..

Lépcsőszerkezetek
Ábra. 5. Létra felépítése
1 – futófelület;
2 – felszálló;
b – futófelület szélessége;
h – emelkedő magassága

A futófelület szélessége (b) a lépcsőház két szomszédos alsó és felső lépcsője élének vízszintes távolsága. Emelési magasság (h) – a szomszédos lépcsők futófelületének síkjai közötti függőleges távolság (lásd 5. ábra). A lépcső szükséges arányának megszerzésének alapszabálya a következőképpen fogalmazható meg: a felszálló magasságának és a futófelület szélességének kétszeresének 600–650 mm-nek kell lennie. Például, ha a felszálló magassága 160 mm, akkor a futófelület szélességének 280–330 mm-nek kell lennie..

A fenti egyenlethez formálisan illeszkedő összes dimenzió azonban nem alkalmazható a gyakorlatban. Például egy 90 mm magas emelkedővel és 470 mm futófelülettel rendelkező lépcső csak a meghatározott követelményeknek felel meg, de nem a lépcsőn történő mozgatás kényelme érdekében. Ezért a felszálló magasságának bizonyos méretei 140 és 170 mm között változhatnak, rendkívül megengedett értékekkel pedig 120 és 200 mm lehet. A gyakorlatban a futófelület szélessége 280–300 mm, de legalább 250 mm. Általában a futófelület valódi szélessége kissé megnövekszik a kiszámítotthoz képest (kb. 20 mm-rel).

A felszálló magasságának meghatározásához mindenekelőtt meg kell mérnie a lépcső által összekapcsolható padló közötti távolságot. Ez a rajz szerint megtehető, de jobb a helyén, mivel a valódi magasság néha eltér a kiszámítottól. Ha a felszálló magasságát előre megválasztják, akkor előfordulhat olyan helyzet, hogy a lépcsőn a lépések száma nem teljes. Ezért helyesebb a lépcsők magasságát egész számú lépéssel megosztani, hogy ennek eredményeként megkapjuk a szükséges emelvénymagasságot, és ennek megfelelően kiszámítsuk a megfelelő futófelület-szélességet..

Ebben az esetben további két szabályszerűséget kell figyelembe venni az optimális lépésméret kialakításához. A legkényelmesebb a lépcsők, amelyek futófelületének és emelkedőjének aránya b – h = 120 mm. Ezt az egyenletet “kényelmi képletnek” nevezzük. Ugyanakkor a legbiztonságosabb mozgás érdekében megbízhatóbb, mint a b + h = 460 mm arányú szerkezet (úgynevezett „biztonsági formula”)..

Azt is figyelembe kell venni, hogy a futófelület szélességének lehetővé kell tennie a láb teljes felületének teljes és megbízható támogatását. Ha a futófelület túl keskeny, akkor a láb lecsúszhat róla, amikor lefelé halad. Ha éppen ellenkezőleg, a futófelület túl széles, akkor a láb felfelé történő mozgatásakor általában nem az egész láb közepén fekszik..

A futófelület és a felszálló rész aránya határozza meg a lépcső lejtését. Vannak enyhe lépcsők (lejtés 38 fokig) és meredek (lejtés 38-45 fok). Ha a futófelület szélessége megegyezik a felszálló magasságával, akkor a lépcső 45 ° -os lejtőjű, ez a határ a lakóépületek számára. A beltéri lépcsők lejtése általában 38 fok. Ugyanakkor a háztartási helyiségek (például a tetőtér) lépcsőinek 45 ° -nál nagyobb lejtése lehet. Ilyen esetekben általában csatolva vannak. Lakossági használatra a legmegfelelőbb emelő és futófelület arány 1: 2 (például 150: 300 mm).

A lépcsők száma a lépcsőn 3 és 18 között lehet (bár a tíznél több lépéssel nem túl kényelmes), ebben az esetben kívánatos, hogy számuk páratlan. A lépések szerkezeti alapja általában két ferde gerenda. Abban az esetben, ha lent vannak, és a lépcsők rajtuk nyugszanak, a gerendákat kosoura-nak hívják. Ha a gerendák az oldalakon helyezkednek el, és a lépéseket bevágják vagy tövisekkel megerősítik, akkor a gerendákat íjszálnak nevezik.

Anyagok lépcsők készítéséhez

A lépcsők gyártásához sokféle építőanyag használható. Választásuk mind a lépcső funkcionális céljától, mind a helyétől függ. A kültéri lépcsők megvalósításához megfelelőbb tartós anyagok, amelyek nem félnek a nedvességtől és a hőmérséklet változásától – tégla, fém vagy beton. A kültéri lépcsők gyártásához használt faanyag további kezelést igényel antiszeptikumokkal.

Ezen túlmenően figyelembe kell venni azt a lehetőséget, hogy télen a lépcsők jegesedjenek. Az ilyen lépcsők biztonságának növelése érdekében a futófelület felületeit hullámosítani kell. A téglából vagy betonból készített külső lépcsők különféle bevonóanyagokkal is bevonhatók. Ehhez kő (gránit vagy márvány) vagy csempe (beleértve a mozaik-) csempéket használnak..

A belső lépcsők általában fából vagy fémből készülnek. Itt meg kell jegyezni, hogy egy fémszerkezet előállításához speciális berendezéseket kell igénybe venni, és összetettségük és munkaerő-intenzitásuk szempontjából nagyságrenddel nagyobb, mint a hasonló, fából készült szerkezetek. Ugyanakkor a fém létrák sokkal erősebbek és megbízhatóbbak, mint a fából készült létrák, és a tűzbiztonság szempontjából mindenesetre biztonságosabbak..

A fa lépcsők gyártásakor leggyakrabban tölgy és fenyőt használnak (más tűlevelűket is használnak – cédrus vagy vörösfenyő). A tölgy sűrűsége nagyobb, következésképpen megbízhatóbb a használatban. A tűlevelűek észrevehetően lágyabbak, mint a tölgy, de kényelmesebbek a feldolgozás során. A lépcsők gyártásához használt fa nedvességtartalmának meg kell egyeznie annak a helyiségnek a nedvességtartalmával, amelyben a lépcsőt elhelyezi. A létrák meglévő változatai lehetővé teszik fa és fém felhasználását gyártásuk során..

Áttekintettük a lépcső főbb jellemzőit és arányát. A jövőben az egyenes és forgó, spirális, rögzített és külső lépcsők végrehajtásának technológiáját részletesebben leírják.
