Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg

A cikk tartalma

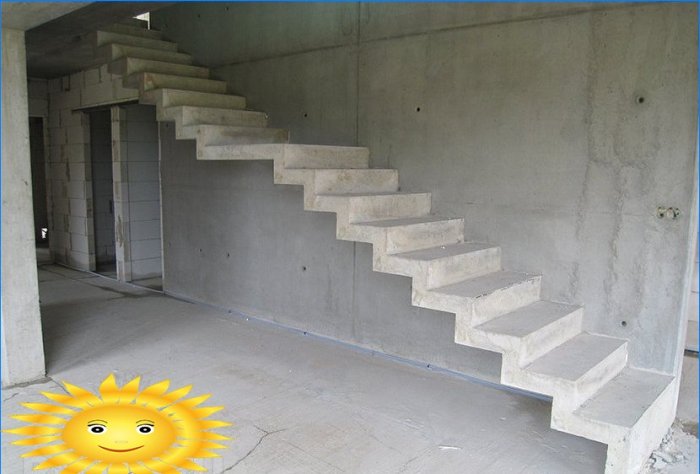

A padlóközi kommunikáció egyik legjobb megoldása a beton lépcső. A kész betontermékek meglehetősen kategorikus szabványosítással rendelkeznek, és atipikus építészetben való felhasználásuk korlátozott. Ebben a cikkben megvizsgáljuk a saját kezű betonlépcsők létrehozásának folyamatát és technológiáját..

Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg

A beton lépcsők kiszámításának alapelvei

Annak érdekében, hogy a lépcsőház minden bérlő számára kényelmes legyen, azt helyesen kell kiszámítani. Természetesen a paramétereket empirikusan is meghatározhatja úgy, hogy megméri a valódi lépcsők lépcsőinek magasságát és hosszát, amelyet használ, és amely kényelmesebbnek bizonyul. De jobb, ha betartja a bevált számítási módszert..

Egy lépés vízszintes síkját általában futófelületnek, a függőleges síkot pedig emelkedőnek nevezik. A futófelület szélességének elegendőnek kell lennie ahhoz, hogy a láb legalább 80% -át rajta támaszkodjon. A legbiztonságosabb és legkényelmesebb futófelület a 300 mm-es futófelülettel: Ha szélesebb lépcsőn lépsz fel, akkor valószínűleg el fogja veszíteni a lépését, és egy keskenyebb futófelület kényelmetlenné teszi a leereszkedést. A lépcsőfok szélességének legalább 80 cm-nek kell lennie az emberek könnyű áthaladásához, és legalább 120 cm-nek, ha bútorokat vagy terjedelmes tárgyakat tervez a lépcsőn felvinni.

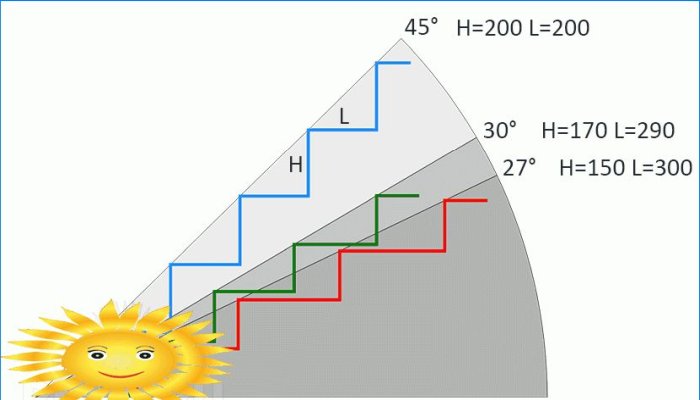

Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg A lépcső magasságának és szélességének függése a lépcső emelkedésének szögétől

A felszálló magasságát a futófelület szélességétől függően kell kiválasztani. 300 mm szélességű lépcsők esetén a 150 mm magasság lesz optimális. Ha a lépéseket 10 mm-rel szélesebbé szeretné tenni, akkor a felszálló emelőt ugyanannak az értéknek kell csökkentenie, és fordítva..

Úgy gondolják, hogy a felszálló rész kettős magasságának és a futófelület szélességének összegének meg kell egyeznie egy ember átlagos lépcsőjével – 400–600 mm. Ez a mutató egyedi, és az ember magasságától függ, tehát ha a házban gyermekek élnek, biztonságosabbá tegye a lépcsőket, növelve a futófelületet és csökkentve az egyes lépcsők szélességét.

Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg

Az optimális felszállómagasság ismeretében ossza meg az értékkel a padlók közötti magasságkülönbséget, és megkapja a lépcsők számát. Az osztás frakcionális fennmaradó része az első fríz-lépés magassága. A lépések számának szorzásával a futófelület szélességével meghatározzuk a lépcső vízszintes vetületének hosszát, és meghatározzuk, hogy a lépcső illeszkedik-e a számára kijelölt helyhez..

Ha a lépcső repülése nem felel meg, rövidebbé teheti az emelkedési szög növelésével. A legkényelmesebb és legbiztonságosabb a 26–37 ° -os lépcső lejtése, nehezebb mászni a meredekebb lépcsőn, és 45 ° feletti lejtőn csak hátrafelé lehet leereszkedni. A lépcsők szögének meghatározásához használjon egy derékszögű háromszög modelljét, amelyben a lábak a futófelület és a felszálló oldal. A szöget úgy számíthatja ki, hogy a lépésmagasságot elosztja a szélességével, és a szöget érintő értékek táblázatát használja.

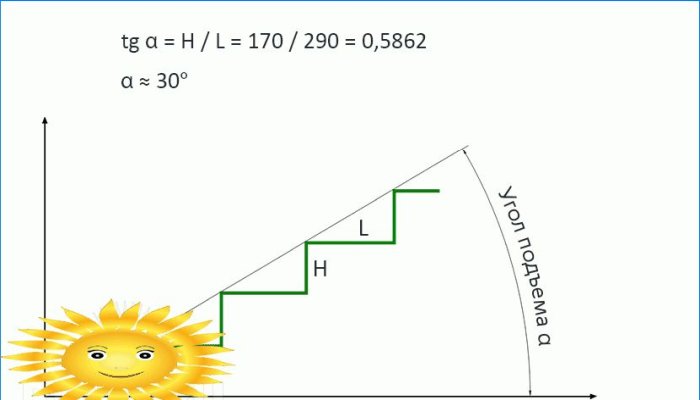

Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg A lépcső dőlésszögének meghatározása a lépcső magassága és szélessége szerint

Ha nem akarja áldozni a kényelemről, ne változtassa meg a lépcsők szélességét és magasságát. Ehelyett ossza meg a hézagot repülésközi platformon, végezzen 5-6 alsó lépcsőt bejáratással, vagy készítsen radiális spirállépcsőt. Felhívjuk figyelmét, hogy ebben az esetben a lépcső szélessége a legszűkebb ponton nem lehet kevesebb, mint 100 mm..

A lépcsők megerősítésére vonatkozó szabályok

A betonlépcső önhordó szerkezet, amely csak akkor igényel kiegészítő támogatást, ha a repülési szög meghaladja a 180 ° -ot. Ellenkező esetben a monolitikus szerkezet középső részén a törésterhelés meghaladja a szokásos értékeket, és kompenzációra van szükség – a falhoz történő rögzítés vagy a tartóoszlopok építése.

A betonlépcsők fő terhelése a vasbetonra esik, amelynek száma más betontermékekkel összehasonlítva rendkívüli – a keresztmetszet 1,7-3% -áig a peremen és a keresztmetszet szélességének 0,8% -áig. Az ST-5 megerősítést a rudak közötti távolság mentén fektetik le a rudak között:

  • 120 mm 10 mm-es rúd átmérővel;
  • 160 mm, átmérője 12-14 mm;
  • 180 mm, átmérője 16 mm;
  • 200 mm, átmérője 18 mm-nél nagyobb.

Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg

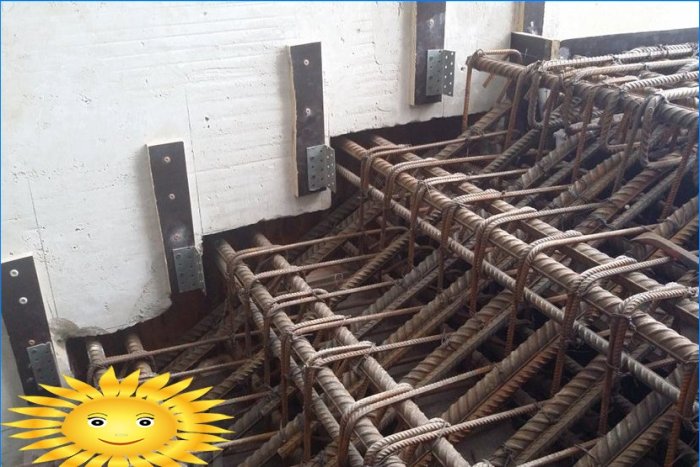

Az oldalirányú kiemelkedés megerősítése 250–300 mm-es lépéssel történik. A peronok megerősítése mindkét irányban 200 mm-es lépéssel történik.

A vasbeton rögzítése a beágyazott elemekhez a falakban nem annyira a kiegészítő támasz biztosítása érdekében történik, hanem a szerkezet szilárdsága érdekében és annak érdekében, hogy elkerüljük a repedések megjelenését az épület telepítésekor. A lépcső monolitját azonban szilárdan rögzíteni kell a mennyezetre úgy, hogy a beágyazott megerősítést 60-80 mm-re engedi el..

A megerősítés hálót képez, rés nélkül összehajtva, és műanyag kapcsokra helyezve, amelyek a beton védőrétegét az egyes szélektől 3-5 cm-re szabályozzák. A kettős soros megerősítés elegendő a 18 lépcsős lépcsőkhöz, hosszabb szakaszokban további harmadik sor hosszirányú megerősítésre lesz szükség, 5-6 cm-rel a fő háló felett.

Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg

A kereszteződésnél a hálót huzal- vagy nejlonbilincsekkel kötik össze. Minden rúdnak szilárdnak kell lennie teljes hosszában vagy szélességében, de ez nem mindig lehetséges hosszú támaszokon vagy sugárlépcsőkön. Ezért megengedett a beágyazott elemek összeillesztése:

  • kötött 24 névleges átmérőjű átfedéssel;
  • hegesztés 12 átmérőjű átfedéssel egyoldalú varrattal;
  • hegesztés kétoldalas varrattal, 6 átmérőjű átfedéssel.

A lépcsőket nem kell megerősíteni, de a forgácsoktól való védelem érdekében ésszerű 4×50 mm-es acélhálót használni egy 2 cm-es betonréteg alatt..

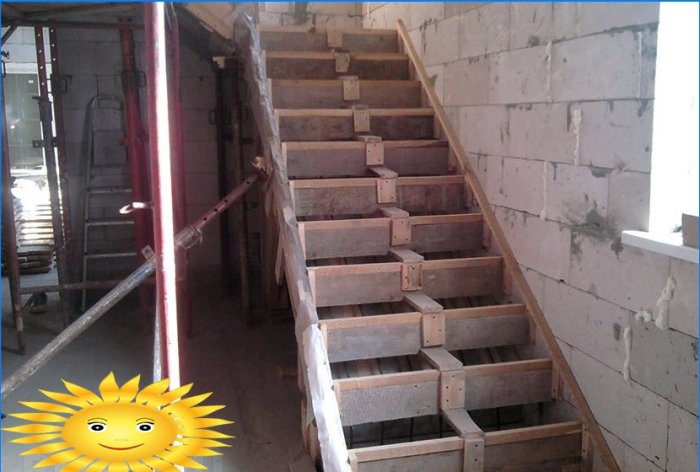

Zsaluzat telepítése

A lépcsők zsaluzása egyszerűbb, mint amilyennek látszik. Először egy ereszcsatorna van felszerelve nedvességálló rétegelt lemezből vagy OSB-ből, szigorúan vízszintes átmérőjű és függőleges falakkal, egymáshoz rögzítve, egymással összekötő rudakkal, minden lépésre egy-egy. Az ereszcsatorna falak szerepét a szomszédos falak játszhatják. A falak belső felületén vastagságú szerszám jelzi a rámpa magasságát – a lépcső támasztólapját, amely megegyezik a vasalás vastagságával, valamint a felső és az alsó védőréteggel. Ezenkívül vonalzóval és egy sugaras lépcsőhöz – rögzített hosszú menettel – a lépcsők függőleges széleit meghúzzuk a húzott vonalon. A lejtős szakasz hossza megegyezik a lépcsők magasságának és hosszának a négyzetösszegének négyzetgyökével (Pitagorói törvény).

Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg

Függőleges vonalakat húzunk a megjelölt jelek mentén, amelyeken a lépcsők magassága meg van jelölve. Az ellenőrzéshez tegyen félre egy vízszintes vonalat az új jelölésnél, és mérje meg a távolságot a függőleges és a rámpák ferde vonalának metszéspontjainál: ennek meg kell egyeznie egy lépés hosszával.

Az alkalmazott jelölések szerint a lépcsők zsaluzatának deszkáit függőlegesen kell felszerelni, rögzítve azokat az ereszcsatorna falához, minden lépcső teteje nyitva marad. A szomszédos táblákat ék alakú távtartókkal kell rögzíteni, az egyik a szélesség 80 cm-jére. Az ék széles része a végén a felső táblához van rögzítve, a keskeny rész pedig az alsó felső széle felett helyezkedik el. Különös figyelmet kell fordítani az ereszcsatorna falára, mivel ezek lesznek a fő terhelés.

A zsaluzat alulról állványokkal vagy teleszkópos állványokkal van támasztva, 800 megengedett megengedett terhelésig. Állványok száma – minden 1,2 méterenként2 a rámpa felülete. A támaszoknak a zsaluzat aljára történő felszereléséhez az alábbiak szerint 40×40 mm-es keresztirányú rudakat csavarnak fel, hogy egy fordított létra látszik.

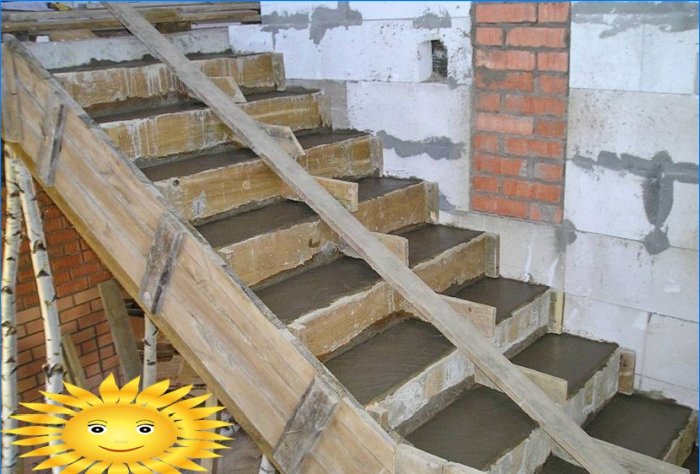

Öntés lépcsőn

Az emelet közötti lépcsőfok kitöltése egy lépésben történik. Kézzel ilyen mennyiségű betont nem lehet elkészíteni, és nem vállalhat garanciát a házi keverék minőségére. Ezért ki kell számítania a zsaluzat belső térfogatát, amely egyenlő a rámp térfogatával, plusz egy lépcső térfogatával, szorozva számukkal. A szállítás során bekövetkező veszteségek figyelembevétele érdekében ajánlatos B30 vagy annál magasabb szintű betont rendelni az eredeti mennyiség legalább 10% -ának megfelelő margóval..

Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg

A lépcsők öntése az alsó lépcsőn kezdődik, és fokozatosan halad előre, amikor a zsalu megtelik és a felület kiegyenlül. A betont be kell tampálni, és az öntés végén rázza össze rezgéssel. A keverék elhalványulása a zsugorodás utáni lépcsőn kiküszöbölhető azonnal feltöltéssel, vagy másnap 500-as fokozatú cementre való habarccsal való habosítással..

A beton 14 napon belül kielégítő szilárdságot nyer. A szárítás alatt feltétlenül meg kell nedvesíteni a felületet, hogy elkerülje a repedést. Két hét után a zsaluzatot eltávolítják és folytatják a befejező munkát.

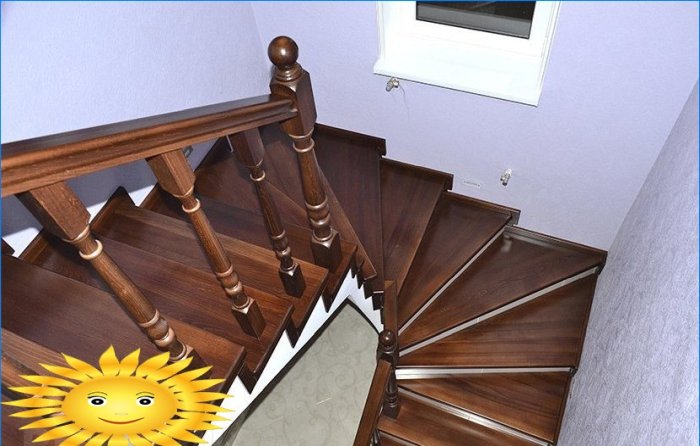

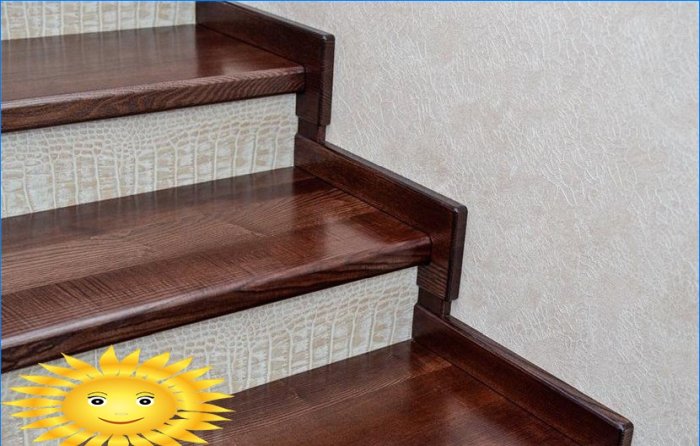

Befejező munka: a burkolás egyszerűsítése

A lépcsőfelületnek sokféle lehetősége van, kezdve az egyszerű festéssel és a speciális márványlap beépítésével. Fontos, hogy néhány tippet adjunk, amelyek jelentősen megkönnyítik a további finomítást..

Betonlépcsők kiszámítása, telepítése, öntése és befejezése saját kezűleg

1. tipp.Óvatosan készítse elő a zsaluzatot. A repedések teljes kitöltéséig és a teljes kitöltésig. A zsaluzat egy forma, és ha a felülete tökéletesen sima, akkor a szétszerelés után csak a beton kisebb hibáinak kiküszöbölése szükséges, hogy abszolút sima bevonatot kapjon..

2. tipp.Öntés után vasalja meg a lépéseket. Ha a zsaluzat helyesen van beszerelve, a jövőben csak a széleket kell kissé csiszolni..

3. tipp.Előzetesen gondoskodjon a korlát és a kerítés beágyazott elemeiről. Ez nem csak egyszerűsíti a felszerelést, de nem sérti a szerkezet szilárdságát..

4. tipp.Ne nyúljon a távtartókhoz és a zsaluzathoz. Még az enyhe görbület vagy lyukasztás is rontja a megjelenést.

5. tipp.Végezzen azonos magasságú lépéseket, a fríz esetleges kivételével.

6. tipp.A lépcső befejezését csak a ház teljes felújítása után kezdje meg.
