Vízvezeték-szerelés: a bidé felszerelése és csatlakoztatása

A cikk tartalma



A fürdőszoba elrendezésében egyre gyakrabban használnak higiénikus fürdőket. Különböző fajták vannak, és mindegyik különbözik az összeszerelés és a beszerelés módja szerint. Felkérjük Önt, hogy javítsa szakmai hozzáértését a vízvezeték-munkában, és tanulmányozza a bidé beszerelésére vonatkozó útmutatásainkat.

Vízvezeték-szerelés: a bidé felszerelése és csatlakoztatása

A bidé típusa és a berendezés különbségei

Más vízvezeték szerelvényekhez hasonlóan a bidé többféle változatban kapható. Mindegyiknek különbsége van mind a funkcionalitás, mind a működés elve, valamint a csatlakozási ábra szempontjából. A fürdőszobai kivitel előkészítése és a durva vízvezeték-elrendezés elrendezése különféle típusoktól is eltérő.

A hagyományos WC-vel analóg módon a legnépszerűbb típusú bidé van felszerelve – a padlóra történő felszereléshez. A padlóhoz történő fő rögzítést egy pár hatalmas csavarral, műanyag dugókban kell elvégezni, a kommunikációt a készülék hátuljáról elterelik, és bármikor karbantarthatók. A konzolos bidéket néha padlón álló bidének is nevezik, amelyeket rejtett kapcsolattal a falhoz erősítenek.

Álló bidé

A falra szerelhető bidé beépítési keretet igényel a falüregben, de a történet általában ugyanaz, mint egy hagyományos falra szerelt WC-vel. A beszerelési módszer előnye a nagyobb esztétika: a készülék szorosan a falhoz illeszkedik, akár 400 kg terhelést is képes ellenállni, a műszaki csatlakozás minden részletét elrejtik, és a padló tisztításhoz mentes. Lehetetlen nem mondani, hogy ebben az opcióban a csomag általában tartalmazza a kommunikációhoz való csatlakozáshoz szükséges összes szerelvényt, míg padló bidé esetén a szifont és a fúvókákat valószínűleg külön kell megvásárolni..

Fali bidé

Az üzemeltetési módszer szerint a bidéket fürdőkádakra osztják, amelyekben higiénikus zuhany / fülke és beépített emelkedő szökőkút található. Nem minden termék van keverővel és öntözőkannával felszerelt, elsősorban a padlóra szerelt bidékhez és ritkábban akaszthatóhoz. Itt a választás azon emberek személyes preferenciáitól függ, akik szanitereket fognak használni. Ne feledje azonban, hogy a beépített szökőkút vagy permet már szerepel a csomagban..

Bidet szökőkút és bidé zuhanyzóval

Csatlakozás a kommunikációhoz

A bidé csatlakoztatásához hideg és meleg vizet kell biztosítani, és csatornába kell vezetni. Az elektronikus vezérlésű ritka modellekkel vagy olyan speciális funkciókkal, mint a beépített hajszárító, elektromos csatlakozás szükséges.

A bidé vízszolgáltatásának módja a telepítési módszertől függően eltérő. Padlón álló és néha konzolos bidékhez a menetes szerelvényeket a burkolatból ki kell vezetni, és el kell maszkolni a fal átjáróját dekoratív “poharakkal”. Mindkét bemeneti nyílás elzárószelepei kötelezőek, de az ellenőrző nyíláson keresztül történő hozzáféréssel elrejthetők.

A bidé csatlakoztatása a csatornába és a vízellátásba

A falra szerelhető bidé vízellátását a fal üregében rejlik, ahol a telepítést telepítették. Csak annyit kell tennie, hogy a menetes csatlakozókat elég közel hozzon, és rugalmas tömlőkkel csatlakoztassák a keverőhöz. A felületre történő felszereléshez a csöveket merev módon is lehet csatlakoztatni a szerelési kerethez rögzített adapterekhez, mindez függ a telepítés egyszerűségétől bizonyos körülmények között.

A bidé csatlakoztatása a csatornába és a vízellátásba

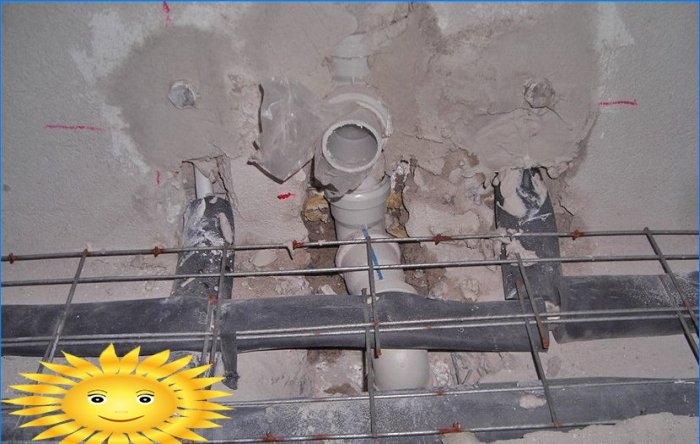

A legtöbb bidé 50 mm-es csatornacsatlakozást igényel, a ritka, Európában gyártott készülékek pedig 40 mm-es csatlakozással rendelkeznek. A csövet vízszintesen kell táplálni a kollektorból, egyenletes 5: 100 lejtéssel. Ha a bidé és a emelő közötti távolság nagyobb, mint 1,5 méter, akkor a bidé mögött további ventilátor szeleppel ellátott kimenetet kell venni. Süllyesztett szerelés esetén jobb, ha a csatornahálózatot 45 fordulattal kell ellátni? Padlón álló készülékekhez két téglalap alakú könyök alkalmas, amelyek közül a legkülsőt a kívánt magasságba emelik és a vízvezeték szerelvény felé fordítják.

Szerelés padlóra

Például egy padlóra történő telepítéshez vegyen bidét egy hagyományos keverővel. Az összes kiegészítő előre telepítve van benne:

  1. A keverő, a szelep vagy a kar ugyanúgy van felszerelve, mint a mosogató keverő, és két rugalmas bemeneti nyílással ellátott, 1/2 “-es csatlakozóanyával a végén.
  2. A szifon be van szerelve a lefolyó lyukba. Általában ez különbözik a fürdőkád és a mosdó szokásos szerelvényeitől, de hasonló beépítési rendtel rendelkezik. Először egy lefolyóráccsal ellátott torokcsövet helyezünk be, Z alakú differenciálmű csatlakozik rá egy anyacsavarral, amelynek ellentétes végét a falban lévő lefolyócsonk magasságához igazítjuk.
  3. A szifon feletti vízszintes kimenetét a kívánt hosszúra vágjuk, hogy a bidé a lehető legközelebb legyen a falhoz.
  4. A bidéket össze lehet kötni egy hullámosított univerzális csővel, de a merev szerelés megbízhatóbb és esztétikai szempontból előnyösebb..
  5. Néhány bidé modellnél van túlfolyó nyílás és külön szifon csatlakozás. Ezeket az elemeket a mellékelt utasításoknak megfelelően előre telepítik a tál rögzítése előtt is..

A keverő felszerelése a bidére

Padlón álló bidé beszerelése

A bidé padlóra történő rögzítése a legegyszerűbb módszer a többi telepítési rendszer között. Az edényt a falra merőlegesen kell beállítani, minimális távolságra attól, és a fúrásra szolgáló rögzítőnyílásokon keresztül jelöléseket kell elhelyezni a padlóra. A bidé felszereléséhez használjon csavarkulcshoz acél hatfejű csavarokat, és csavarja be őket 10 mm-es műanyag dugókba.

Amikor a lyukakat fúrták és a dugók eldugultak, a tál helyére kerül, párhuzamosan, a szifon kimeneti nyílásával együtt a lefolyócsőbe. Ezután a csavarokat meghúzzák, kupakokat dekoratív kupakkal elrejtik, és a hideg és meleg víz tömlőit csatlakoztatják.

Függesztett szerelés

A bidé rögzítését a befejező szakaszban meg kell készíteni. A keretet egy tipikus rajz szerint szereljük fel: merev rögzítés a padlóhoz és a falakhoz, az anyák beállítása és meghúzása. A kommunikációhoz való csatlakozás sokkal érdekesebbnek tűnik..

Telepítés a bidé telepítéséhez

A falhoz illesztett WC-hez hasonlóan a bidé rendelkezik egy rejtett szerelési konzollal, amelyre a csapok vannak rögzítve, egy lefolyócső tömítő fáklyával és egy pár csatlakozóval a vízellátáshoz. Az utóbbi gyakran átmeneti csöveknek tűnik, de elzáró szelepekkel vagy szelepekkel is felszerelhetők a levegő kiürítéséhez.

Kényelmes egy ferde csatornába csatlakoztatni: A tömítő ágcsövet téglalap alakú könyök látja el, amely 45 ° -on forog. és beillesztjük egy előkészített térdbe. Ezután a szennyvízcsatorna vízszintes szakaszának szélső szakaszát a kívánt hosszúra vágják, és végül összeállítják a teljes vízelvezető csatornát..

Telepítés a bidé telepítéséhez

Amikor a befejezés befejeződik, a védőfedelek eltávolításra kerülnek a szerelési csapokról és a bidét a helyére szerelik. Elegendő óvatosan betonozni és a csapokat a rögzítő lyukakba fonni. Mindaddig, amíg a bidét végül a falhoz nem nyomják, a vízellátást az előre összeállított szerelvényekkel kell összekötni. Példaként nézzük meg a bidé összeszerelését egy integrált upstream készülékkel:

  1. Először az összes létező szerelvényt rögzítik a tál lyukain: szelepek, nyomásszabályozó és szökőkút.
  2. A termékhez mellékelt ábra szerint ezeket az elemeket rugalmas tömlők kötik össze. Általában a csaptelepet csak a szelepekhez kell csatlakoztatni; a szökőkúthoz a tál peremén lévő csatornákon keresztül vizet szállítanak. A tápcsöveket néha csak a keverőhöz vagy a szelepekhez csatlakoztatják, amelyek rejtett csatornák útján kommunikálnak egymással.
  3. A vízelvezető rendszer fel van szerelve: a rostélyt vagy a szelepet a tál lyukába rögzítik, és ék alakú gyűrűvel egy összekötő anyán keresztül kapcsolódnak a kanyarhoz..

A falra szerelhető bidé minden kommunikációját a tál hátulján levő rejtett üregbe vezetik. A felszerelt bidé rögzítése az utolsó: először a rugalmas tömlőket felcsavarják, majd a lefolyót behelyezik, és csak ezután húzzák meg a csapok anyáit.

Iker-telepítés

Jelenleg a süllyesztett szerelési készletek kényelmesek, amelyekben mellette egy bidé-WC található, amely felfüggeszthető és konzolos egyaránt felszerelhető. A párosítás fő előnye a magas végső esztétika, mivel mindkét termék egyetlen stílusú megoldásban készül, és kapcsolódásuk műszaki részletei mások számára nem láthatók.

A párosított szereléshez külön kereteket kell használni, ez lehetővé teszi a vízvezeték-szerelvények közötti távolság szabad beállítását. Ajánlatos, hogy a WC és annak felszerelése távolabb legyen a felszállóhelytől, mint a bidé. Ebben a verzióban mindkét keret mögött egy közös, 110 mm-es csatorna húzódik névleges lejtéssel, amelybe a higiéniai fürdő lefolyóját egy 50 mm-es ferde kimenetű tee-n keresztül vágják át..

WC és bidé felszerelése

A leírt telepítési eljárással csökken a melegvíz-ellátás hossza. Emellett kiküszöböli a levegőszivárgás nemkívánatos hatásait is nagy mennyiségű víz öblítésekor, amelynek eredményeként a bidé szifonja kiszivárog és a kellemetlen szagok átadódnak.
