Ma egy műhelyben fogunk beszámolni egy porszívó ciklonszűrőjéről, mivel a famegmunkálás egyik problémája a por eltávolítása. Az ipari berendezések meglehetősen drágák, tehát a saját kezünkkel ciklonokat készítünk – ez teljesen egyszerű.

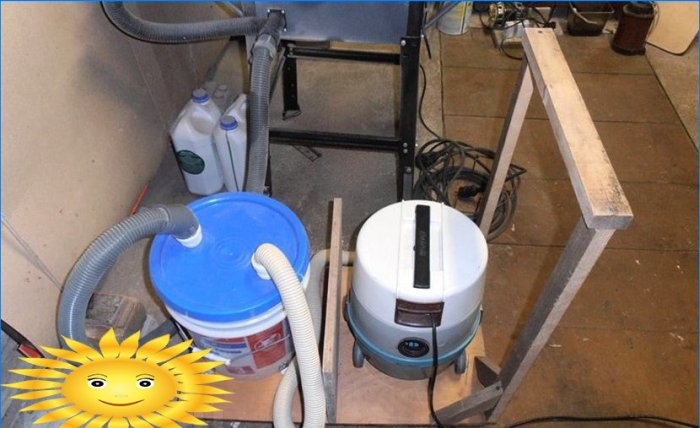

Műhelyfelszerelés: ciklon egy porszívóhoz saját kezével

Mi egy ciklon és miért van szükség erre?

A műhelyben szinte mindig meg kell tisztítani egy viszonylag nagy frakció szemétjét. Fűrészpor, apró darabok, fémforgács – mindezt elvileg megfoghatja egy szokásos porszívószűrő, de nagy valószínűséggel gyorsan használhatatlanná válik. Ezenkívül nem lesz felesleges a folyékony hulladékot eltávolítani..

A ciklonszűrő aerodinamikai örvényt alkalmaz a különböző méretű részecskék összekapcsolására. Körben körbeforogva a szemetet olyan nagyságra képes megtapadni, amikor a légáramlás már nem képes elviselni, és az alján lerakódik. Ez a hatás szinte mindig akkor fordul elő, ha a levegőáram egy hengeres tartályon halad át megfelelő sebességgel..

Ciklon szűrő működési sémája Ciklon szűrő működési sémája

Az ilyen szűrők sok ipari porszívó készletébe tartoznak, de költségüket nem lehet a laikus számára megfizethetőnek nevezni. Ugyanakkor a saját készítésű eszközökkel megoldandó feladatok köre egyáltalán nem szűkebb. A kézműves ciklon hengerekkel, lyukasztókkal vagy szúrófűrészekkel együtt használható, valamint a fűrészpor vagy forgács eltávolítására mindenféle gépről. Végül még az ilyen eszközökkel történő egyszerű tisztítás is sokkal könnyebb, mivel a por és a törmelék nagy része egy tartályba helyezkedik el, ahonnan könnyen eltávolítható..

Különbség a nedves és a száraz ciklon között

A kavargó áramlás létrehozásához a fő követelmény az, hogy a tartályba belépő levegő ne vezesse a legrövidebb utat a kipufogónyíláshoz. Ehhez a bemeneti csőnek speciális formájúnak kell lennie, vagy a tartály aljára, vagy a falhoz érintő irányban kell irányítani. Ugyanezen elv alapján javasoljuk, hogy a kipufogócsatorna forgathatóvá váljon, optimálisan, ha az az eszköz fedele felé irányul. Az aerodinamikai húzás növekedését a csőhajlítások miatt elhanyagolni lehet.

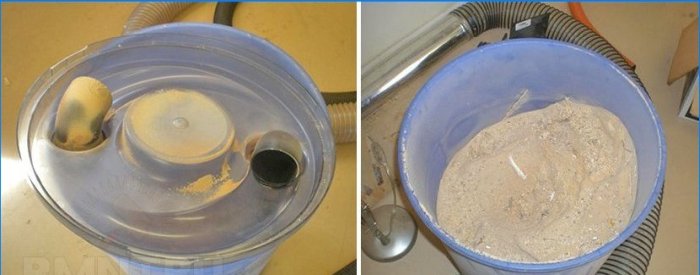

Házi ciklonszűrő porszívóhoz

Mint már említettük, a ciklonszűrőnek lehetősége van folyékony hulladék eltávolítására is. A folyadékkal minden kissé bonyolultabb: a csőben és a ciklonban a levegő részben kiürült, ami hozzájárul a nedvesség elpárologtatásához és nagyon kicsi cseppecskékre bomlásához. Ezért a beömlőnyílást a víz felszínéhez lehető legközelebb kell elhelyezni, vagy akár annak alá kell engedni..

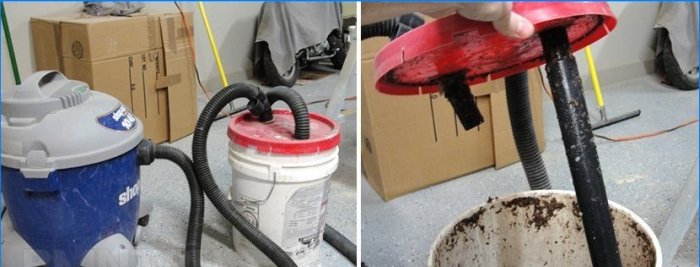

Ciklonszűrő vízhez

A legtöbb porszívóban a levegőt egy diffúzoron keresztül vezetik a vízbe, így a benne lévő nedvesség hatékonyan oldódik. A nagyobb sokoldalúság érdekében és minimális átdolgozás mellett azonban nem javasolt ilyen séma használata..

Hulladék anyagból készülünk

A ciklontartály legegyszerűbb és legolcsóbb lehetősége egy vödör festék vagy más építési keverék lenne. A térfogatnak összehasonlíthatónak kell lennie a használt porszívó teljesítményével, kb. Egy liter minden 80-100 W-ra.

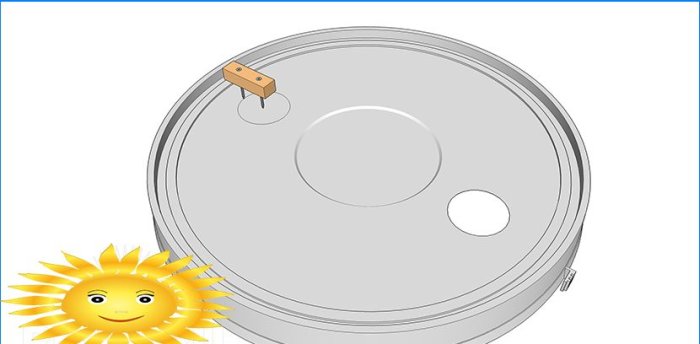

A vödör fedele épnek kell lennie, és szorosan illeszkednie kell a jövő ciklon testéhez. Ezt néhány lyuk elkészítésével kell véglegesíteni. A vödör anyagától függetlenül a legegyszerűbb módszer a megfelelő átmérőjű lyukak készítéséhez házi készítésű iránytű használata. Két önmetsző csavart be kell csavarni egy fából készült sínbe úgy, hogy pontjaik egymástól 27 mm távolságra legyenek, nem több, nem kevesebb.

Csináld magad ciklon egy porszívóhoz

A lyukak középpontját a fedél szélétől 40 mm-re kell megjelölni, kívánatos, hogy azok a lehető legtávolabb legyenek. A fém és a műanyag tökéletesen kikarcolódik egy ilyen házi készítésű szerszámmal, sima széleket képezve, gyakorlatilag nincs pontozás.

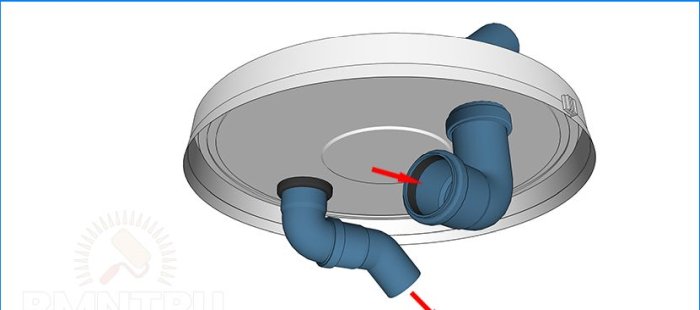

A ciklon második eleme egy csatornakönyök lesz, amelyek 90 ° C alatt vannak? és 45? Előzetesen felhívjuk a figyelmét, hogy a sarkok helyzetének meg kell egyeznie a légáramlás irányával. A ház burkolatába a következők szerint vannak felszerelve:

  1. A térd egészen a lámpatest peremén van. A szilikon tömítőanyagot előre felhordják az oldal alá.
  2. A hátsó oldalról a gumi tömítőgyűrűt erővel meghúzzák az aljzatba. Az biztos, hogy ezenkívül csavarbilinccsel is megpréselhető..

Csináld magad ciklon egy porszívóhoz

A bemeneti cső keskeny fordító részével a vödör belsejében helyezkedik el, a harang kívülről csaknem egyenesen van a fedéllel. Ha a térdnek újabb 45 fordulatot kell biztosítani? és ferdén lefelé és érintőlegesen a vödör oldalához mutatnak. Ha a ciklon vizes tisztítás elvárása szerint készül, akkor az extrém könyökét csővágással kell meghosszabbítani, az alsó távolságot 10-15 cm-re csökkentve..

Csináld magad ciklon egy porszívóhoz

A kipufogócső fordított helyzetben van, és harangja a vödör fedele alatt van. Be kell dugnia egy könyökét is úgy, hogy a levegő beszívása a falnál történjen, vagy két fordulatot kell tenni a fedelet közepéből történő szíváshoz. Ez utóbbi előnyösebb. Ne felejtsük el az O-gyűrűket. A térdfordulás megbízhatóbb rögzítéséhez és kiküszöböléséhez vízszintes szalaggal becsomagolhatók..

Az eszköz adaptálása a szerszámgépekhez és szerszámokhoz

Annak érdekében, hogy kézi és helyhez kötött szerszámokkal dolgozzon hulladékot, szükség van egy adapterrendszerre. A porszívó tömlője általában egy ívelt csőben végződik, amelynek átmérője hasonló az elektromos kéziszerszámok porzsákjainak szerelvényeihez. Végső megoldásként a hézagot többrétegű, kétoldalas szalaggal le lehet tömíteni a tükrök számára, vinilszalagba csomagolva, hogy elkerülje a tapadást..

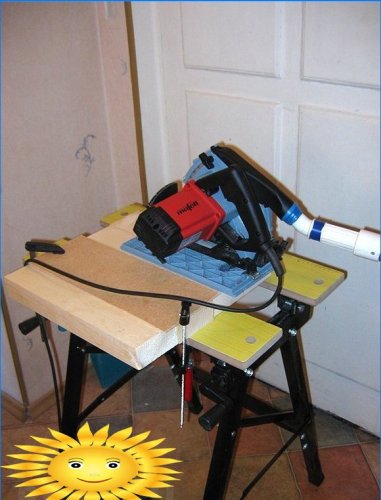

A ciklonszűrő csatlakoztatása a műszerhez

Helyhez kötött berendezésekkel minden bonyolultabb. A porgyűjtők konfigurációja nagyon eltérő, különösen a házi készítésű gépeknél, így csak néhány hasznos ajánlást adhat:

  1. Ha a gép por elszívását 110 mm-es vagy annál nagyobb tömlőre tervezték, akkor használjon 50 mm átmérőjű vízvezeték-átmeneteket a porszívó hullámos tömlőjének csatlakoztatásához.
  2. Kényelmesen alkalmazni az 50 mm-es HDPE-csövek préscsatlakozóit a házi gépek porgyűjtőjéhez való dokkoláshoz..
  3. A motorháztető és a porcsapda tervezésekor a nagyobb hatékonyság érdekében használja a szerszám mozgó alkatrészei által generált konvekciós áramlást. Például: a körfűrészből származó fűrészpor kivezetését érintőlegesen kell a fűrészlapra irányítani.
  4. Időnként szükséges a por eltávolítása a munkadarab különböző oldalairól, például szalagfűrészhez vagy útválasztóhoz. Használjon 50 mm-es csatornát és hullámos leeresztő tömlőket.

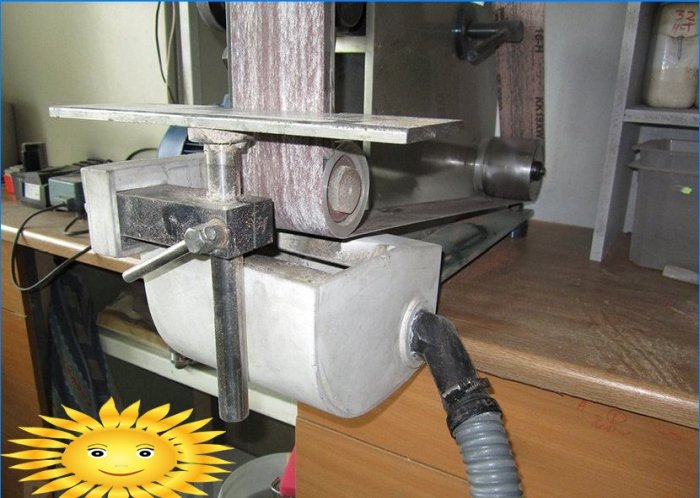

Házi készítésű porgyűjtő a géphez

Melyik porszívót és csatlakozási rendszert használni?

Általában a házi ciklon porszívóját nem külön választják meg, hanem a rendelkezésre állóat használják. A fent említett teljesítmény mellett azonban számos korlátozás is létezik. Ha tovább akarja használni a porszívót háztartási célokra, akkor legalább meg kell találnia egy további tömlőt.

Az építkezés során használt csatornakönyvek szépsége az, hogy ideálisan illeszkednek a leggyakoribb tömlők átmérőjéhez. Ezért a tartalék tömlőt biztonságosan 2/3-ra és 1/3-ra lehet vágni, rövidebb hosszúságot kell berakni a porszívóba. Egy másik, hosszabb szakasz, amint van, a ciklon bemeneti csőjének szájába kerül. A maximálisan szükséges ezen a helyen a kapcsolat szilikon tömítőanyaggal vagy egészségügyi szalaggal történő lezárása, de az illeszkedés általában elég magas. Különösen egy O-gyűrűvel.

A videó egy másik példát mutat be arra, hogy ciklon készüljön a por eltávolítására egy műhelyben

Ahhoz, hogy egy rövid tömlőt húzzon a kipufogó fúvóka fölé, a hullámosított cső szélét kiegyenlíteni kell. A tömlő átmérőjétől függően sokkal kényelmesebb lehet bedugni. Ha a kiegyenesített él egy kicsit nem illeszkedik a csőbe, akkor ajánlott egy kicsit felmelegíteni hajszárítóval vagy gázégő közvetett lángjával. Ez utóbbi kiváló lehetőség, mivel így a kapcsolat optimálisan helyezkedik el a mozgó áramlás irányához képest.
