Hogyan készítsünk szellőzést és kéményt a tetőn

A cikk tartalma

• Tetőrendszerek és kémény konfigurációk
• Elhelyezés: amit tudnod kell
• A tető kirakodása
• Kivágtunk egy nyílást a tetőn
• Szellőzőcsövek, vágások és mandzsetták számukra
• Kéménybélés – biztonságosan csináljuk

Ma megpróbáljuk kitalálni, hogyan helyesen hajtják végre az egyik legnehezebb csomópontot – a kémény technológiai csővezetékeinek átvezetését és a tetőn keresztüli szellőztetést. Nem csoda, hogy sokféleképpen próbálkoztak erre, a legjobbakat megosztjuk veled.

Tetőrendszerek és kémény konfigurációk

A kémény a tetőn való áthaladása a lejtő szinte bármilyen lejtőjén végrehajtható, kivéve a 70 ° -nál nagyobb szögű piramis és hajtogatott tetőket. A korlátozásokat nagyrészt a hőszigetelésre szolgáló speciális szerelvények általános formái és szabványos méretei vezetik be – tetőkémény vágás.

A csőnek a tető felé történő kijáratát sima lejtőn, legalább egy méterre a bordáktól és a völgyektől kell elhelyezni. Először is, ez az egyetlen módja az kötény és a bélés megfelelő felszerelésére, másodszor, nincs szükség komoly beavatkozásra a szarvasrendszerben..

Ha a szellőzőcsatornákat a tetőn át lehet vezetni minimális réteggel, vagy akár anélkül is, akkor a kéményeknek további hőszigetelésre van szükségük a tetőlemezből. Később foglalkozunk ezzel a kérdéssel, most választania kell a kút kör alakú és téglalap alakú metszete között. A téglából készült kút gyorsan és hatékonyan vihető át a tetőn; a geometria a legmegfelelőbb. Az egyik kútban csoportosíthatja mind a szellőzőcsövet, mind a kéményt.

Lehetőség van egy kerek átvezetésre is, de a kéményhez ebben az esetben a kéménynél nagyobb átmérőjű, 350-400 mm átmérőjű burkolatcső szükséges. Nehézségek merülnek fel annak a tetőfedőbe történő rögzítésében, ráadásul nem minden tetővágás rendelkezik elég széles mandzsettával.

Elhelyezés: amit tudnod kell

Optimális, ha egy gerendát építenek már felszerelt kutakkal és csővezetékekkel, azonban a munka sorozata változtatásra késztethető.

Ha a csatornákat már telepítették, akkor csak a keretrendszer helyes összeszerelése marad. A csővezetékekhez legközelebb eső szarufáknak 50–70 mm-re kell lenniük a szellőzőcsatornáktól, azokat 200–250 mm-rel távolítsák el a kéményekből. A fűtési szezonban a kémény hőkibocsátása elég nagy ahhoz, hogy egyenetlen fa zsugorodást és elhajlást okozzon. Változtassa meg a szarufák magasságát, és ne féljen a rácspárokat a tervezési távolsághoz közelebb helyezni.

Jobb, ha a kéményt 15-20 cm-re helyezkedik el a felső gerinctől: így a kéménynek a tető feletti kiemelkedése minimális lesz, és a vágás felső részének tömítésével nem lesz nehéz. Döntsd el magadnak, hogyan kell ezt megvalósítani: építsenek egy kút a gerinchez a lehető legközelebb, vagy tegyétek a tető lejtőit egyenetlenségekbe, és helyezze őket közvetlenül a kémény fölé..

A tető kirakodása

Ha meg kell sértenie a szarufaszerkezet kritikus elemeit, ami akkor fordulhat elő, ha a szarufák telepítésének lépése kevesebb, mint a kút vastagsága, ki kell üríteni a tetőt. A folyosó felső és alsó határától 40-50 cm-re, a szarufák alá 5-6 nyíróhosszúságú vízszintes gerendákat kell elhelyezni. Ezeket függőleges oszlopok támasztják alá, úgy, hogy mindegyik szigorúan a tetőtér padlójának egyik gerendája felett helyezkedjen el.

A vízvezeték segítségével megjelöljük a függőleges állványok rögzítési pontjait, a teher részét a szarufákról vetve. Mindegyik törött szarufát két helyen fel kell támasztani – a vágási terület fölött és alatt. Téglakút jelenlétében jobb, ha rajta helyezkedik el a szarufaszerkezet, a fatartók egy részét szögletes acélszegélyekkel cserélve.

Még akkor is, ha a nyílás a szarufák közé illeszkedik, azokat ugyanolyan szélességű vízszintes áthidalóval kell összehúzni, amely kényelmes zsebbel képezheti a szigetelőszalag beillesztését. Időnként az anyaggazdaságosság kedvéért célszerű vertikális jumpereket felszerelni ugyanolyan távolságra a csőtől vagy a kúttól..

Kivágtunk egy nyílást a tetőn

Ha a szarufaszerkezet felállítását és a többi szerelési lépést kúttal vagy csövekkel hajtják végre, akkor a nyílás a tető összeszerelésekor alakul ki, ami a legtöbb esetben nem okoz nehézségeket. Ha be kell vágnia egy nyílást egy már kész tetőben, akkor bizonyos eljárást kell követnie:

1. A tető ki van rakodva és minden szükséges áthidaló felszerelve van.
2. A hőszigetelés zsebét képező áthidalókat a szellőzőcsövektől olyan távolságra kell felszerelni, amely megegyezik a tetőszigetelés vastagságával.
3. A nem bélelt kémények vezetékének falát 200–250 mm bemélyedéssel kell felszerelni. Tégla kutak és szigetelt szendvicscsövek esetében a bélés a szellőztetéshez hasonlóan történik.
4. Az átmenő nyílás profilját egy cső vagy egy kút alakjában áthelyezik a ládaba egy vízvezeték segítségével.
5. Ha a tetőfedés nem ellenzi a magas hőmérsékletet, akkor pontosan a zseb kerületén vágja le..
6. Szinte bármilyen bevonat jól megvágható egy elektromos szúrófűrészeléssel vagy egy dugattyús fűrészeléssel, ha először csavarja rá a láda darabjait.
7. A zseb falának bemélyedése lehetővé teszi a bevonat belső felületének vágását, de ha a vágást a kerület mentén hajtják végre, akkor a jelöléseket átviheti az utcára a kulcspontokban lévő lyukak segítségével..

Ennek eredményeként a tető készen áll a csövek beszerelésére vagy további védelemre a nedvességtől és a hőszivárgásoktól. Az átjáró csatorna elrendezésének konkrét módja a típusától függ.

Szellőzőcsövek, vágások és mandzsetták számukra

A hideg tetőtéri helyiségek szellőzőcsatornái egyáltalán nem lehetnek szigetelve, elegendő egy szép lyuk a hőszigetelés, a burkolat és a tető számára. De ha a házból vagy a tetőtérről meleg levegő halad át a csöveken, akkor a hőmérsékleti egyensúlyhiány kondenzációhoz vezethet. Ezért el kell helyezni egy kis szalagot a cső körül, amely nedvességálló anyagból, például PPS vagy PU habból készül. Az övet két egyenlő részre vágják, a cső mindkét oldalán lévő zsebbe illesztik, és poliuretán habhoz rögzítik. Azt is le kell zárnia a varratokat és a repedéseket, majd varrni kell a zsebét rétegelt lemezpel, ugyanolyan módon vágva ki, és merőlegesen helyezve a szigetelésre..

A tető elülső oldalán egy tetővágót kell felszerelni a megfelelő csőátmérőhöz és lejtőszöghez. A legtöbbet a tető fölé telepítik, néhányukhoz egyszerű vágást és tömítőanyaggal való tömítést igényelhet.

Kéménybélés – biztonságosan csináljuk

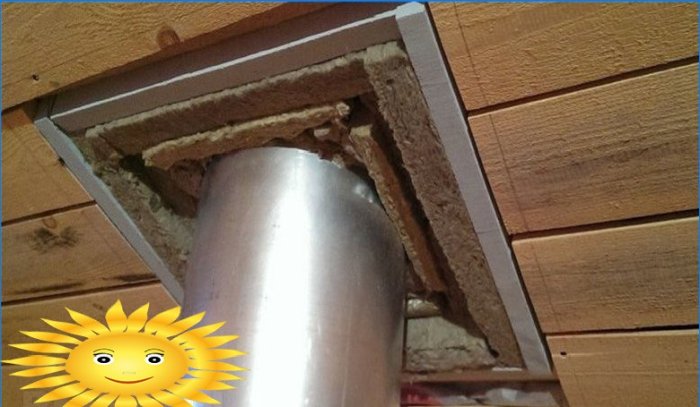

A kémény felszerelése után a nyílás nyílása fentről egy finom acélhálóval van bélelt. Ha a cső kerek, akkor a horganyzott acélszalagot a nyílás négy pontján rögzítik, és így burkolat hüvelyét képezik. Ezt a lépést elkerülheti, ha a teljes zseböt hőszigeteléssel tölti ki, de ez több anyagot igényel: a szigetelőt szorosan be kell csomagolni. A kémény béléséhez ajánlott 120 kg / m2 habüveget vagy kőgyapotot használni³.

A burkolat perselyének előnye a sima és szép ovális lyuk a tetőben, kényelmes a szigetelés elhelyezéséhez és szorosan le van takarva egy vágással. A kerek kéményekhez horganyzott acél vágásokat használnak.

A téglalap alakú kutak kifelé történő finomítását előregyártott kötényekkel kell finomítani. Különböző formájú kémények különleges esetei meglehetősen gyakoriak, fő feladata az, hogy megakadályozzák a ferde eső bejutását a nyak csatlakozási helyéhez..
