A fa alkatrészek összekapcsolásának módszerei és módszerei

A cikk tartalma



A kezdő otthoni kézművesek számára hasznos lesz megismerni a fa alkatrészek összekapcsolásának módszereit. Erre a témára rövid oktatási programot szentelünk, amely leírja az asztalos csuklók és összegyűjtések fő típusait ragasztó, szögek, csavarok vagy tiplik felhasználásával, vagy ezek nélkül..

A fa alkatrészek összekapcsolásának módszerei és módszerei

A kapcsolat kiválasztásának szabályai a terhelés típusától függően

A legegyszerűbb végcsatlakozók, ezeket szükség esetén egy alkatrész felépítésére használják. Ezek az illesztések a legjobban megfelelnek a nyomóterheknek, de a csavaráshoz, nyújtáshoz és hajlításhoz jó ellenállás érhető el a speciálisan kialakított reteszek lecsavarásával. A standard végcsatlakozást mindkét rész vastagságának felére vágják. A vágás lehet egyenes vagy ferde, ha szükséges, a hajlítás, nyújtás vagy elfordulás megakadályozása érdekében, minden vágás végén tüskét vagy tompa szöget vágunk be, vagy a vágást lépcsőzetesen hajtjuk végre, egyfajta “zárat” képezve.

A fa alkatrészek összekapcsolásának módszerei és módszerei 1 – egy egyenes átfedés egy félfában; 2 – ferde pad; 3 – egyenes szalag lépcsőzetes csatlakozással; 4 – félfa átfedés ferde illesztéssel; 5 – ferde javítászár; 6 – félszigetelés ferde tüskével

A sarok- és oldalsó illesztéseket az egyenes alkatrészek rácsos vagy keretes összekapcsolására használják. Általában a szerkezetnek ez a része egy alátámasztó, tehát a fő terhelések esnek az elmozdulásnak és a nyomásnak. Ha a szerkezetet előírt statikus terhelésnek vetik alá, akkor az egyik részre téglalap alakú bontást vágnak, a másikra megfelelő méretű horonyt vagy furatokat vágnak. Ha lehetséges a szerkezet megsemmisítése, a nyelvet és a hornyot trapéz alakban vágják le..

A fa alkatrészek összekapcsolásának módszerei és módszerei Sarokcsuklók: 1 – nyitott tüskével; 2 – egy süket zárt tövistel; 3 – átlósan tövis

A felső kereszt- és a T-alakú csatlakozásokat általában használják a kritikus szerkezeti elemek közötti kiegészítő összeköttetésekhez. Ezekben a legnagyobb terhelés a kompresszió, elmozdulás és repedés. Az első két típusú terhelés kiküszöbölhető, ha fél vagy kevesebb fát vág, majd az alkatrészeket igazítja. A bevágások vállai maguknak vetik a fő terhet, csak a csavarokkal vagy a felső konzolokkal kell rögzíteni a csatlakozást. Bizonyos esetekben dübel segítségével erősítik a kapcsolatot, vagy egy tüskét ékkel vágják le.

A fa alkatrészek összekapcsolásának módszerei és módszerei 1 – félfa keresztösszeköttetés; 2 – keresztcsatlakozás a leszálláshoz egy aljzatban; 3 – T-alakú csatlakozás rejtett ferde tüskével; 4 – T-alakú csatlakozás egyenes lépcsőzetes lemezzel

A csatlakozások külön típusa box-típusú. A táblák derékszögű csatlakoztatására szolgálnak. Általában egy dobozcsatlakozáshoz minden táblán fogakat vágnak, amelyek szélessége megegyezik a köztük lévő távolsággal. Különböző táblákon a fogakat eltolással vágják, tehát összekapcsolódáskor a táblák sarka egy egésznek tűnik. A fogak ék alakúak is lehetnek, amelyek megakadályozzák a szög egy irányba történő eltörését, vagy pedig ragasztóval vagy körmökkel vannak rögzítve.

A fa alkatrészek összekapcsolásának módszerei és módszerei Doboz sarokcsuklók: 1 – egyenes tövisekkel; 2 – ferde tövisekkel

Hogyan hozzunk létre egy tüske kapcsolatot

Tüske összeköttetéshez mindkét részt jelölő vonallal kell köröztetni minden oldalán, a végétől a kapcsolat szélességével megegyező távolságra. Két oldalán és a végén a tüske vonalakkal van jelölve, mindkét rész jelölése teljesen azonos.

A tüske oldalról fűrészeléssel van kivágva keresztmetszetre, és a fát vésővel aprítják. A csapszélességet 2-3 mm-rel megnövelik a későn vagy vésővel történő későbbi precíz feldolgozáshoz. A hornyot fűrészlapokkal darabolják a hosszirányú vágáshoz, és vésővel aprítják, ugyanakkor kicsi a mozgásteret is. Ezt követi az illesztés, amelynek során az alkatrészeket egyesítik és a lehető legjobban illeszkednek..

A fa alkatrészek összekapcsolásának módszerei és módszerei

T-alakú tüske-összeköttetéssel az egyik részre egy központi tüskét vagy hornyot vágnak, és a lyuk ki van ürítve, vagy a másik oldalon két oldalsó vágás történik, az első rész típusától függően. A köpeny elkészítéséhez vésőt használnak, a penge ferde részét a lyukba fordítva. Ha a köpeny nem szilárd, akkor a tüskét 8-10 mm-rel mélyebbre vágom, és a végét levágott ék formájában levágom. Tehát kalapáláskor a tüske kinyílik, és az alkatrész szilárdan ültetésre kerül.

Széles alkatrészek összekapcsolásához dobozcsatlakozást használhat, több csap és horony vágásával. A tízcsatlakozás rögzítésének legegyszerűbb módja az, hogy átfúrja rajta a borsot, és ütjön bele egy fúrócsapot a lyukba (ablaküveg).

A fa alkatrészek összekapcsolásának módszerei és módszerei

A táblák ragasztással történő összeillesztése

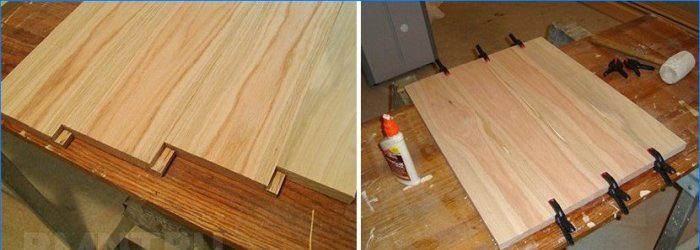

A deszkák és gerendák összekapcsolásának nagyon népszerű módja a hosszirányú és keresztirányú ragasztás. A deszkáknak a széles oldallal történő összekapcsolásakor a vége egyenletes lehet, bár a legtöbb esetben nyelv-horony profilt használnak. Az alkatrészek szoros illesztése nagyon fontos, hogy a ragasztóréteg a lehető legvékonyabb legyen, csak így lehet elérni a maximális szilárdságot. Időnként kis mennyiségű pamutszálat alkalmaznak a ragasztóval megkenve fenékre, ez javítja a kötés minőségét.

A fa alkatrészek összekapcsolásának módszerei és módszerei

A táblákat profilban is össze lehet kötni, de ehhez mindkét vég ék alakú, fogazott vágása szükséges, a különféle alkatrészek számára a fog padlójának eltolással. Otthon egy ilyen művelet kézi útválasztóval is elvégezhető..

A fa alkatrészek összekapcsolásának módszerei és módszerei

Az alkatrészek ragasztásához kazein ragasztót vagy magas koncentrációjú PVA-t használnak, az erõsség érdekében szitált fa lisztet adnak a ragasztóhoz. A felületeket ragasztóval borítják, és 3-5 percig levegőn tartják, majd elnyomás alá helyezik, vagy bilincsekkel szorítják. Egy ilyen kapcsolat erősebb, mint maga a fa, és soha nem szakad meg az illesztésben..

Hogyan hegeszteni a szerkezeti elemeket

A tartószerkezetekhez kétféle csatlakozást használnak – kiterjesztést és csuklást. Két darab összeolvasztásának a legegyszerűbb módja az, hogy a fűrészlapokkal félvastagságú vágást végezzen ugyanabban a távolságban a végektől, majd vágja le a felesleges fát egy fejszével. A két rész illesztése után a csatlakozást általában két, a vágás oldalához szögezett felső csíkkal rögzítik. A ragasztás is lehetséges, de csak az alkatrészek szoros illesztésével.

A fa alkatrészek összekapcsolásának módszerei és módszerei

A fél fára vágott végeket szinte bármilyen szögben össze lehet vonni, ez a tetőrácsok összekötésének fő módszere. Az alkatrészek rögzítéséhez további szorítókötésre van szükség: a fadarabot oldalról a saroktól 30-50 cm távolságra felhordják a csatlakoztatott részekre, és az vastagság felére vágják fel az érintkezési pontokban, majd rögzítsék a szerkezetet szögekkel.

A fa alkatrészek összekapcsolásának módszerei és módszerei

Gyakran a függőleges és dőlésszerű struktúrák támogatást igényelnek, például amikor egy szarufaszerkezetet csatlakoztatnak a talajgerendához. Ebben az esetben egy bevágást kell kialakítani a vízszintes gerenda leszálló réseihez, amelybe az állványokat behelyezik. Nagyon fontos megfigyelni a dőlésszöget, és az alátámasztást a fűrészáru vastagságának legfeljebb egyharmadán kell végezni.

A fa alkatrészek összekapcsolásának módszerei és módszerei

Kapcsolatok ad hoc hivatkozásokkal

Szinte az összes asztalos-illesztés további megerősítő kötésekkel készül. A legegyszerűbb példában ezek szerepe a szögek vagy csavarok..

Alkatrészek felépítésekor az egységet átmenő csavarozással, bilincsekkel, tartókkal és fadarabokkal erősítheti meg, vagy egyszerűen hidegen hengerelt huzallal csomagolhatja. Elegendő az összeillesztett függőleges tartóelemeket két felső csíkkal – fa vagy fém – rögzíteni.

A fa alkatrészek összekapcsolásának módszerei és módszerei

A sarokcsuklókat leggyakrabban kapcsokkal, rögzítőlemezekkel vagy sarkokkal rögzítik. Azokban az esetekben, amikor fenn kell tartani a csatlakozás kis mobilitását, egy átmenő csavart használnak, amely vagy átvarr az alkatrészek átfedése helyén, vagy hosszirányban húzza őket az átfedéstől minimális eltolással..

A fa alkatrészek összekapcsolásának módszerei és módszerei

A speciális csatlakozás rögzítési pontjának a rögzítő elemnek legalább 10 átmérőjűnek kell lennie a szélektől, és nem lehetnek hibái. Fontos megjegyezni, hogy a kötések gyakran nem biztosítják a kapcsolat teljes szilárdságát, hanem csak a nem számolt terhelés ellensúlyozzák.
