Csináld magad kerti pad egy nyári tartózkodáshoz: rajzok, méretek, fotók

A cikk tartalma

• Csinálunk lábakat
• Ülés és háttámla részletei
• Alkatrészek előkészítése
• Legs
• Ülőlapok
• Háttámla keret
• A pad összeállítása

Ha szüksége van kerti padra, akkor az összes üzlet emelőjeként nem lesz nehezen nehéz elkészíteni. Javasoljuk, hogy fontolja meg az alaptervezést, tanulmányozza az összeszerelési sémát és az alkatrészek gyártását. Ennek eredményeként kap egy elegáns és kényelmes padot, amely hulladék anyagokból készül..

Csinálunk lábakat

A kerti padi lábak egy olyan vázszerkezet, amely támogatja és meghatározza az ülés alakját. Fából vagy fémből készülhetnek, utóbbi ajánlott kültéri vagy helyhez kötött beépítéshez. A fa alap előnye az, hogy a pad kisebb súlya és relatív mobilitása.

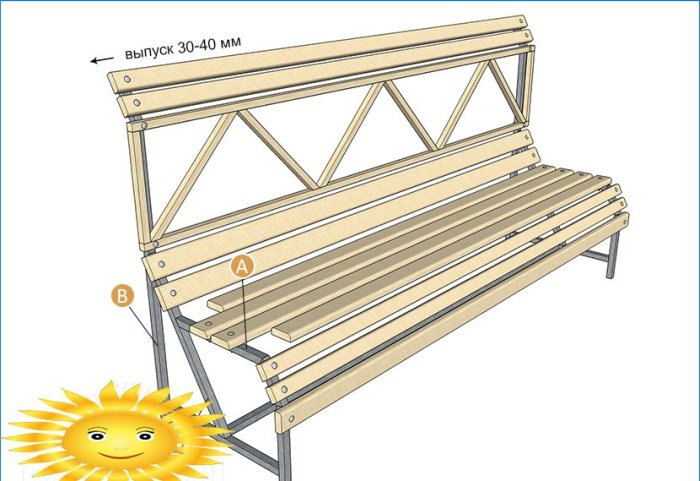

Nagyon fontos, hogy a lábak azonos formájúak legyenek, ezért a szükséges felszerelések és hajlítási készségek hiányában ajánlott lehagyni az összetett termékek hajlított elemekkel történő gyártását. Ehelyett a síkot három síkból alakítjuk ki:

1. Közvetlenül ülés (A részlet). A legkényelmesebb alkatrész-szélesség 40–45 cm.
2. Ukos (B részlet). Ez alsó részét alkotja. A függőleges háttámlához viszonyítva a szög körülbelül 30–35 °, az üléstől a háttámláig terjedő hossz 300 mm.
3. Háttámla (B részlet). Hátsó támasztólábként működik. Az alkatrész hossza a pad magasságától függ, a háttámlanek 60 cm-rel az ülés fölé kell emelkednie, figyelembe véve a ferde részt.

A kialakítást kiegészíti egy vízszintes rudazat és az elülső lábállás. Ez utóbbi ajánlott az üléshez csatlakoztatni egy 150 mm hosszú betéten keresztül, a végeinek 30 és 60 ° -kal alátámasztva. Ez lehajtja az ülés elülső széleit, hogy teljesebb megjelenést nyújtson a pad számára. Ugyanez a technika használható a hát felső részének kissé meghajlítására..

Állítólag 25×25 mm-es profilcsőből készül lábak, jobb az alkatrészek hegesztéssel történő összekapcsolása, de csavarokhoz való felső lemezekkel is lehetséges. Ha a pad teljesen fából készül, használjon 40×40 mm-es gerendát, és kösse össze a merőleges csomópontokat horony-tenon csatlakozással, műanyag tiplikkel megerősítve, vagy csavarral. Acélból készült rögzítőlemezek ajánlottak tetszőleges szögekben történő ragasztáshoz.

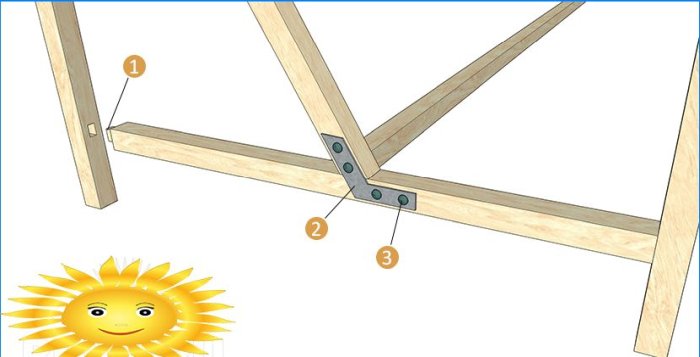

1 – töviscsatlakozó; 2 – fémlemez; 3 – csavarok

Ha fémszerkezetet hegeszt, óvatosan hegessze meg és köszörülje meg a hegesztési varratokat egy köszörűkerékkel, biztosítva ezzel a szorosságot. A csövek végeit tompítani kell: ha nedvesség jut be a belsejébe, a vékony falú lábak nem fognak sokáig élni. A talajra történő felszereléshez a lábak alsó végét széles sarokkal kell megforralni.

A lábak leírt berendezése feltételesen sematikus, szabadon megváltoztathatja a rögzítési pontok alakját és helyzetét. Kívánság szerint a lábak nyílásait darabolt kovácsolt termékekkel lehet kitölteni. Ebben az esetben ajánlott a keretet 20×20 mm-es négyzet alakú rudakból hegeszteni.

Ülés és háttámla részletei

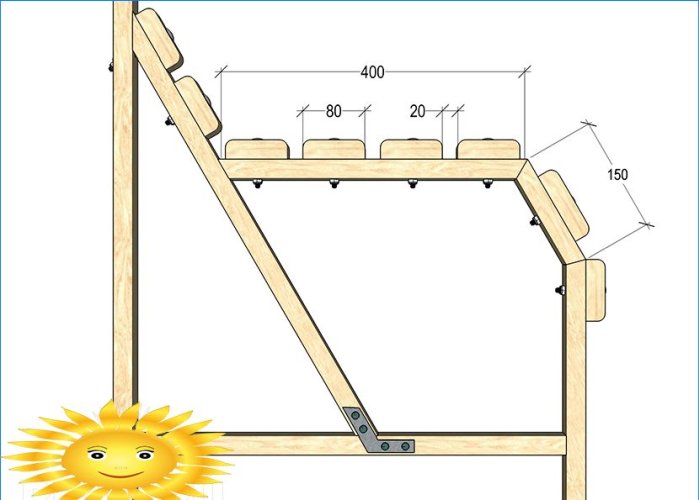

Az ülés sík része négy deszkából áll, 25×80-100 mm-re, 20-30 mm-es intervallumokban, a víz szabad elvezetése érdekében. Két további ugyanazt a táblát kell felszerelni a hátsó oldal ferde részére, és egy további, de 40-60 mm vastag lemezre van szükség a hajtogatott szélek díszítéséhez. Összesen – nyolc tábla.

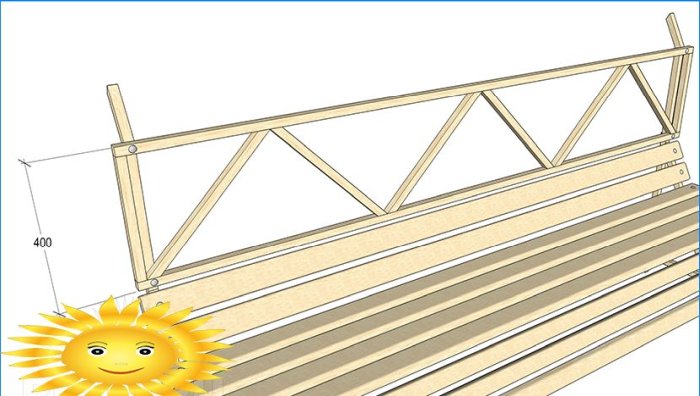

Javasoljuk, hogy a hátsó rész függőleges részét könnyű pajzsmal zárja le. Össze kell állítani egy 40 cm magas keretet a 25×25 mm-es rudaktól. A keret belsejében ferde távtartókat kell felszerelni ugyanabból a rudakból 45-60 ° szögben, hozzávetőleges hosszúságuk 55-70 cm. Itt előnyös, ha egy tüske csatlakoztatható egy fülbe, de az alkatrészek rögzíthetők is. eloxált csavarok.

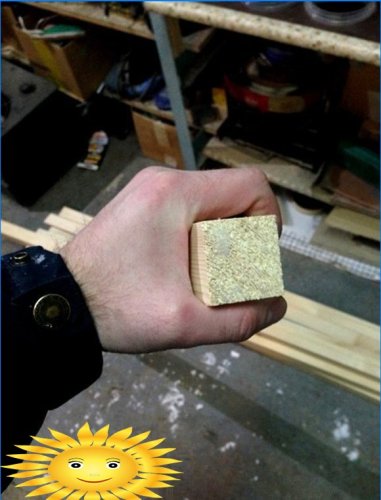

Pad gyártásához ajánlott ragasztott, kalibrált fűrészáru használata, mivel ezek kevésbé hajlamosak a zsugorodásra és a deformációra. A pad összes eleme azonos hosszúságú, amelyet szabadon megváltoztathat, ahogy tetszik. A 25 mm vastag deszkák alkalmasak 2–2,2 méter hosszú padok összeszerelésére. A legfeljebb 3 méter hosszú padokhoz válasszon 40 mm vastag, hosszabb – 50 mm vastag táblákat. A késztermék arányos arányának növelése érdekében növelje a táblák szélességét és a köztük levő távolságot is, hogy az ülés sík része kb. 50-55 cm széles legyen..

Alkatrészek előkészítése

Az összes alkatrészt előzetesen feldolgozzák a végső összeszerelés előtt.

Legs

Mindegyik fadarabot kézzel csiszolják meg, egyszer lebontják lenmagolajjal, és finom csiszolópapírral dolgozzák fel, amíg a fa elveszíti fényét. Ezt legfeljebb két réteg jachtlakk felhordása követi, beleértve az aláfutott illesztések felületét is. A lábak másnap összeszerelhetők, ezt követően pedig újra lakkozni kell.

Ha a lábak fémből állnak, akkor a varratok végső hegesztése és őrlése után „nullára” kerülnek feldolgozásra. Kőolaj oldószerben átitatott rongygal távolítsa el a fennmaradó gördülőzsírt, és törölje le a terméket. Ha rozsda van, távolítsa el drótkefével vagy zsinórkefével, majd a fém azonnal le van fedve egy alkid alapozó réteggel. Ha a felületet acélfényre csiszolják, akkor a foszfátozó vegyületeket kell előnyben részesíteni. Miután az alapozó megszáradt, 2-3 réteg dekoratív festékkel felvitt fémfelületekre.

Ülőlapok

A deszkák homlokfelületének és széleinek lehorzsolására a legjobb egy kézi router vagy egy gyalu. A letörés optimális szélessége 4–5 mm, ez nem engedi, hogy forgácsok alakuljanak ki, és a ruhákat érintetlenül hagyja.

A csiszolt táblákat kézi csiszolóval kell megvilágítani, majd finoman csiszolni, hogy felfedje a fa textúráját. A deszkák hátsó felületét nem kell alaposan megmunkálni, elegendő a hibák eltávolításához és az érdesség eltávolításához. Az elülső felületnek simanak és egyenletesnek kell lennie, még a nagy hibák tisztítását és gittjét is ajánlott javasolni, különben minden tökéletesen látható lesz a lakk alatt. A 10 mm átmérőjű lyukakat 5-7 cm-re kell tenni a táblák széleitől a közepén, a fúrást a pontos jelölésnek megfelelően kell elvégezni..

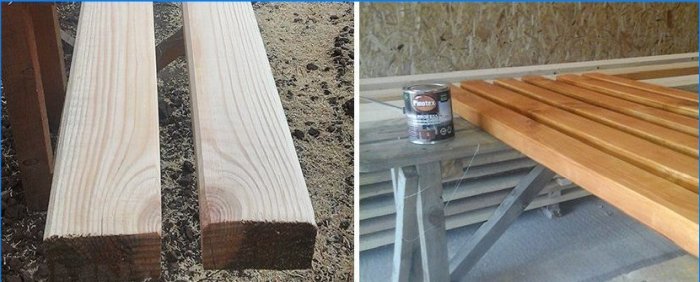

A feldolgozás után az alkatrészeket akril alapozó réteggel nyitják meg. Fenyődeszkák használata esetén vegyen védő vegyszereket, amelyek moxibustion hatásúak. Mindegyik táblát három rétegű poliuretán lakkkal nyitják meg a kívánt hangon, és hagyják egy nap megszáradni..

Háttámla keret

A bordákat nem kell letörni, hanem a rudakat és a távtartókat – az üléslapokhoz hasonlóan – gondosan csiszolni, alapozni és lakkozni kell. A lyukakat csak hosszirányban készítik el, amelyek a váz alátámasztására szolgálnak, ugyanolyan távolságra a végektől, mint a táblák. A szárított lakkozott alkatrészek összegyűjthetők és a padra helyezhetők.

A pad összeállítása

A lábak összeszerelése előtt fel kell készülnie: jelölést rajzoljon rajta a táblák beszerelésének lépése szerint. 10 mm átmérőjű lyukakat fúrnak a szélső és a felső szélső jelöléseknek megfelelően. A lábakhoz hosszú csavarokkal, kerek fejjel és négyzet alakú sarokkal vannak rögzítve..

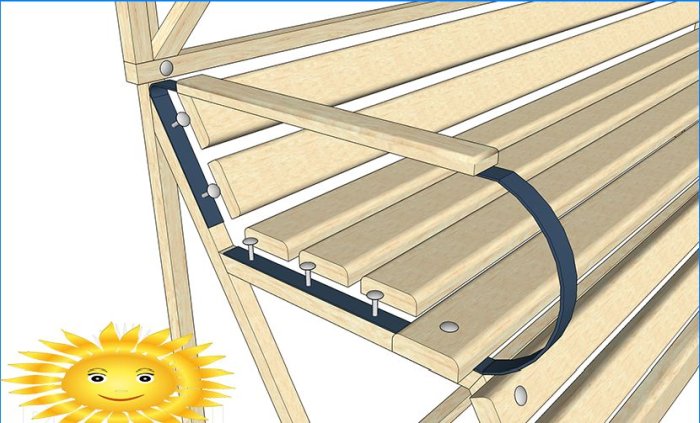

A következő alkatrészek beszerelése a sík ülés elülső szélétől kezdődik, a keretet utoljára a háttámlához kell rögzíteni. Ebben a szakaszban a kartámaszokat nagyon egyszerűen felszerelhetjük egy sablonra hajlított acélszalagból. Hosszú, lapos végét az ülés lapos részének deszka alá kell feltekercselni, és ehhez a lábhoz rögzítik. A második él egy hajtással van rögzítve a hát ferde részének rúdjai alá. A fogantyúkat fa lamellákkal lehet díszíteni.

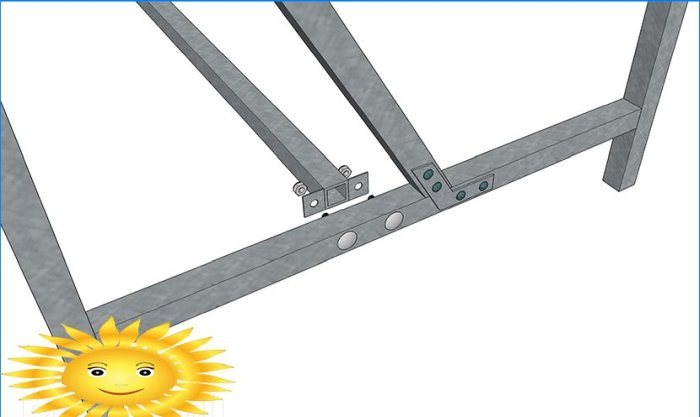

A keret utoljára van beszerelve, és ugyanúgy van rögzítve, mint a többi alkatrész. Az összeszerelés során nem kell túlzottan meghúzni a csavarokat, ezt a pad végső kiegyenlítése után kell megtenni, az út mentén a süllyesztett csavarfejek mélységét ellenőrizve. Az erősség érdekében a pad lábait keresztrúddal kell rögzíteni, annak hosszát kizárólag a helyén kell meghatározni. Két lyukakkal ellátott lemezt merőlegesen kell hegeszteni egy hosszú egyrészes sínre és csavarozott szerelvényre, még akkor is, ha a lábak hegesztettek.

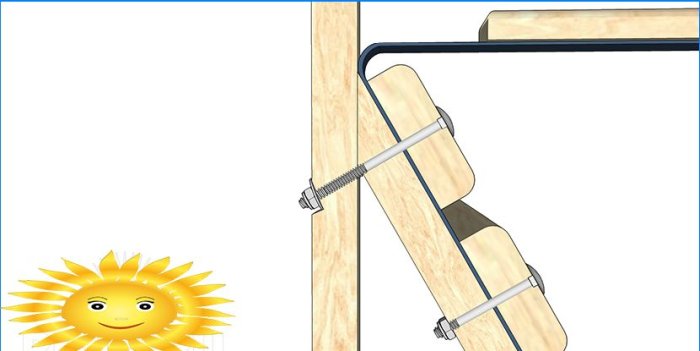

A legnehezebb valószínűleg a rámpa felső rúdjának rögzítése. A könnyebb rögzítés érdekében ezt a csavart ferde szögben a lábak két lábon át kell vezetni. Egy fa esetében a feladat viszonylag könnyű, a lyukat elég könnyű elkészíteni, továbbra is ferde vágást kell végezni az alátét alatt egy tollas fúróval. Egy üreges csőben nehézségek merülnek fel a lyukak gyártásában: 30–35 ° -kal a merőleges iránytól való eltéréssel alacsony előtolással és nagy sebességgel, előzetes lyukasztással és 4 és 6 mm-es átmérővel történik. A harmadik fal egy nagy fúróval, alacsony előtolás mellett azonnal áthaladható, a meglévő két lyuk segíti a központosítás fenntartását. A kimeneti nyílást alul kissé fel kell görgetni, hogy az alátét helyes legyen.

A végső összeszerelés után be kell lakkolni vagy festeni a robotok anyáit, alátéteit és végeit. A fát lakkkal még egyszer kinyitják, és a csiszolt csavarfejeket beleöntik. Az üzlet használatra kész, legközelebb 6 hónap elteltével lakkozni kell, majd a bevonatot kb. 2-3 évente meg kell újítani..
